Назначение точки привязки без использования трехмерного
измерительного щупа
12.4
12
TNC 320 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
401
12.4 Назначение точки привязки без
использования трехмерного
измерительного щупа
Указание
Назначение точки привязки с помощью
трехмерного измерительного щупа смотри
"Установка точки привязки с помощью
измерительного щупа ", Стр. 426.

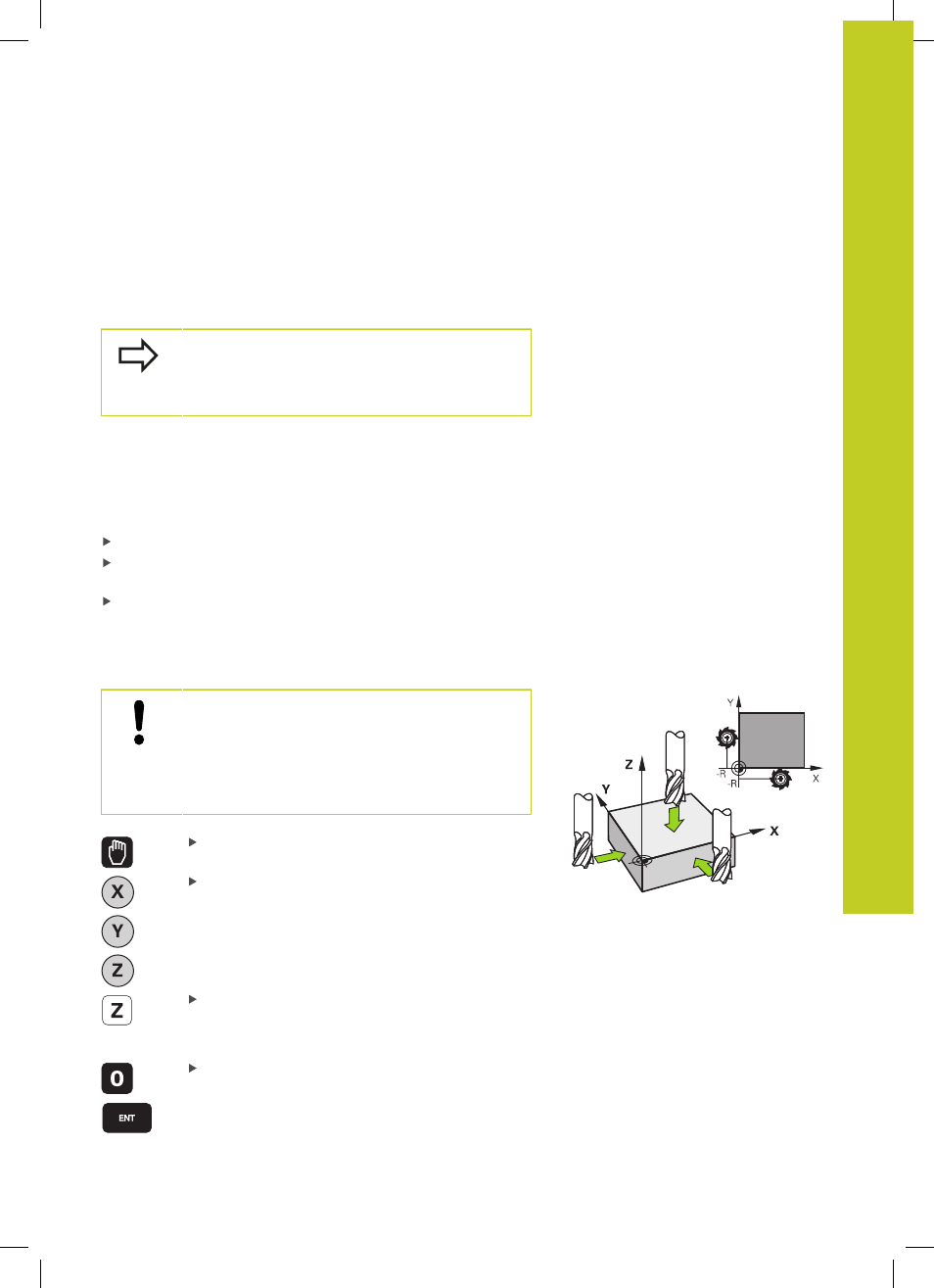

При назначении координат точки привязки задается
отображение системой ЧПУ координат известной позиции
заготовки.
Подготовка
Выполните зажим и выверку заготовки
Поменяйте инструмент на нулевой инструмент с известным
радиусом
Убедитесь в том, что ЧПУ отображает фактические позиции
Назначение координат точки привязки с помощью
клавиш оси
Меры предосторожности
Если на поверхности заготовки не должен
остаться след касания, на заготовку укладывается
лист металла известной толщины d. Тогда для
точки привязки вводится значение, увеличенное
на величину d.
Выберите режим работы РЕЖИМ РУЧНОГО
УПРАВЛЕНИЯ
Осторожно перемещайте инструмент до тех
пор, пока он не коснется заготовки (след
касания)
Выберите ось
НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z=
Нулевой инструмент, ось шпинделя: установите
индикацию на известную позицию заготовки
(например, 0) или введите толщину d листа.
На плоскости обработки: учитывайте радиус
инструмента
Точки привязки остальных осей назначаются таким же
образом.
