Ручное управление и наладка
12.8 Установка точки привязки с помощью измерительного щупа
12
426
TNC 320 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
12.8
Установка точки привязки с
помощью измерительного щупа
Обзор
Функции назначения координат точки привязки на выровненной
заготовке выбираются при помощи следующих клавиш Softkey:
Softkey
Функция
Страница
Назначение координат точки
привязки на произвольной оси
Установка угла в качестве точки
привязки
Установка центра окружности в
качестве точки привязки
Средняя ось в качестве точки
привязки

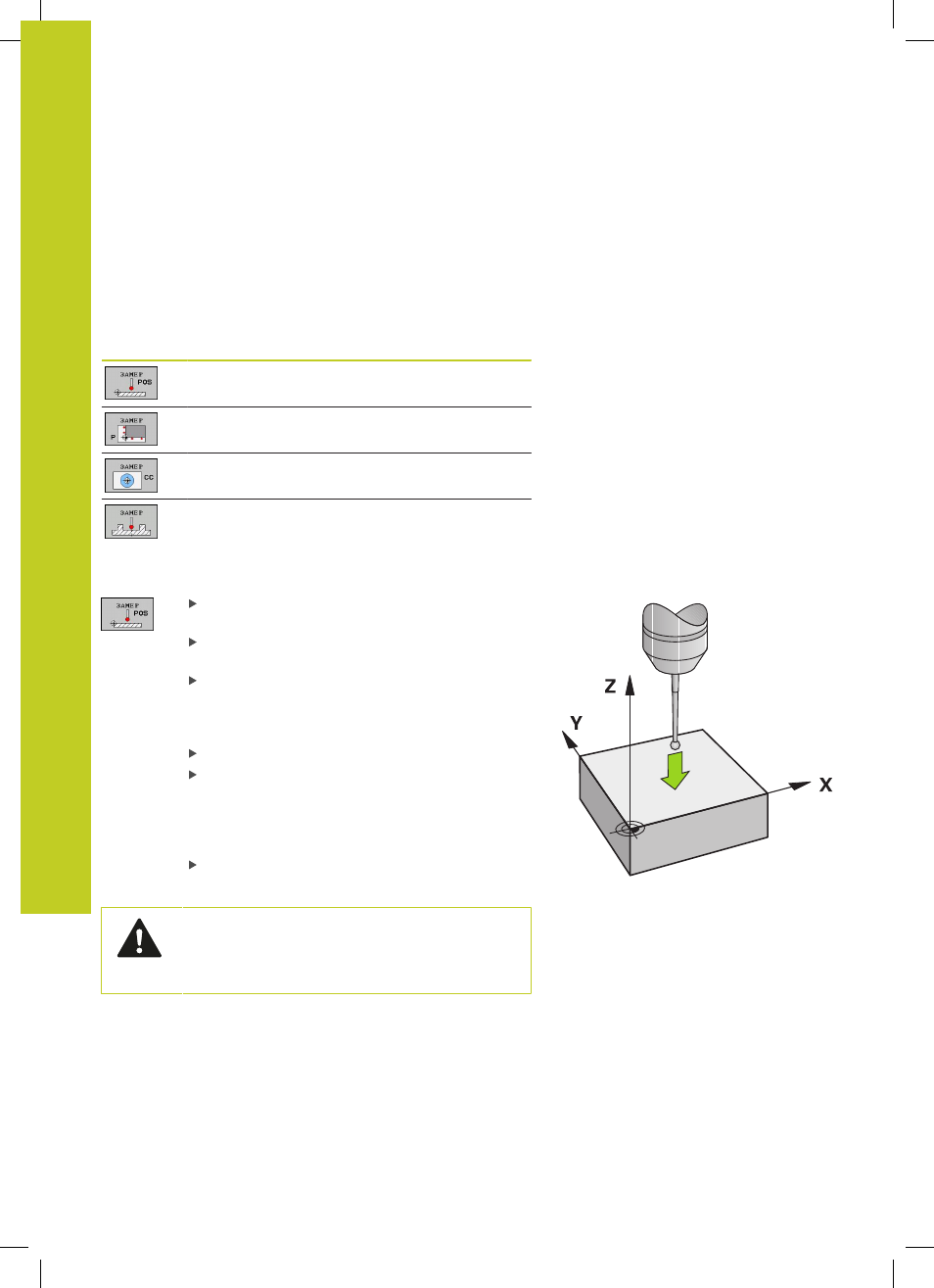

Установка точки привязки на произвольной оси
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи точки
ощупывания
Выберите направление ощупывания и
одновременно ось, для которой назначается
точка привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
Ощупывание: нажмите внешнюю кнопку START
Точка привязки
: введите заданные
координаты, нажмите Softkey УСТ. ТОЧКУ
ПРИВЯЗКИ, смотри "Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек", Стр. 414
Завершение функции ощупывания: нажмите
кнопку END
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
