Описание контуров с помощью математических функций
8.3
8
TNC 320 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
245
Программирование основных арифметических
действий

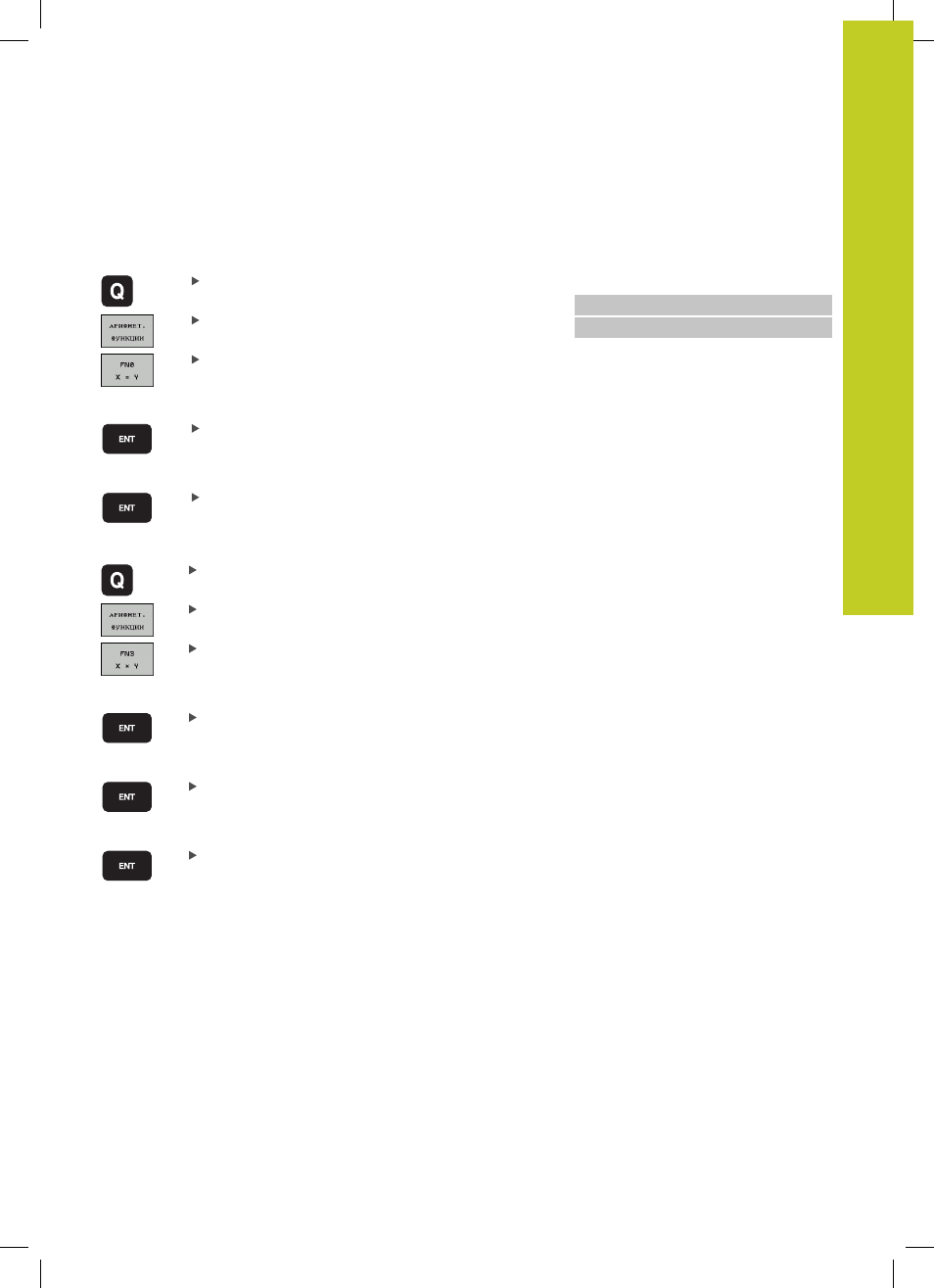

Пример 1
Выберите функцию Q-параметра: нажмите
кнопку Q
Выбор основных математических функций:
нажмите клавишу Softkey ОСН. ФУНКЦИИ
Выберите функцию Q-параметра ПРИСВОЕНИЕ:
нажмете Softkey FN0 X = Y
НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА?
Введите 12 (номер Q-параметра) и подтвердите
кнопкой ENT.
1-ое ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР?
Введите 10: присвойте Q5 значение 10 и
подтвердите кнопкой ENT.
Кадры программы в ЧПУ
16 FN 0: Q5 =+10
17 FN 3: Q12 = +Q5 * +7
Пример 2
Выберите функцию Q-параметра: нажмите
кнопку Q
Выбор основных математических функций:
нажмите Softkey ОСН. ФУНКЦ.
Выбор функции Q-параметров УМНОЖЕНИЕ:
нажмите Softkey FN3 X * Y
НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА?
Введите 12 (номер Q-параметра) и
подтвердите кнопкой ENT.
1-ое ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР?
Введите Q5 в качестве первого значения и
нажмите ENT.
2-ое ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР?
Введите 7 в качестве второго значения и
нажмите ENT.
