HEIDENHAIN TNC 320
45
1.3
Программиров
ание
перв
ой
части
Создание программы циклов

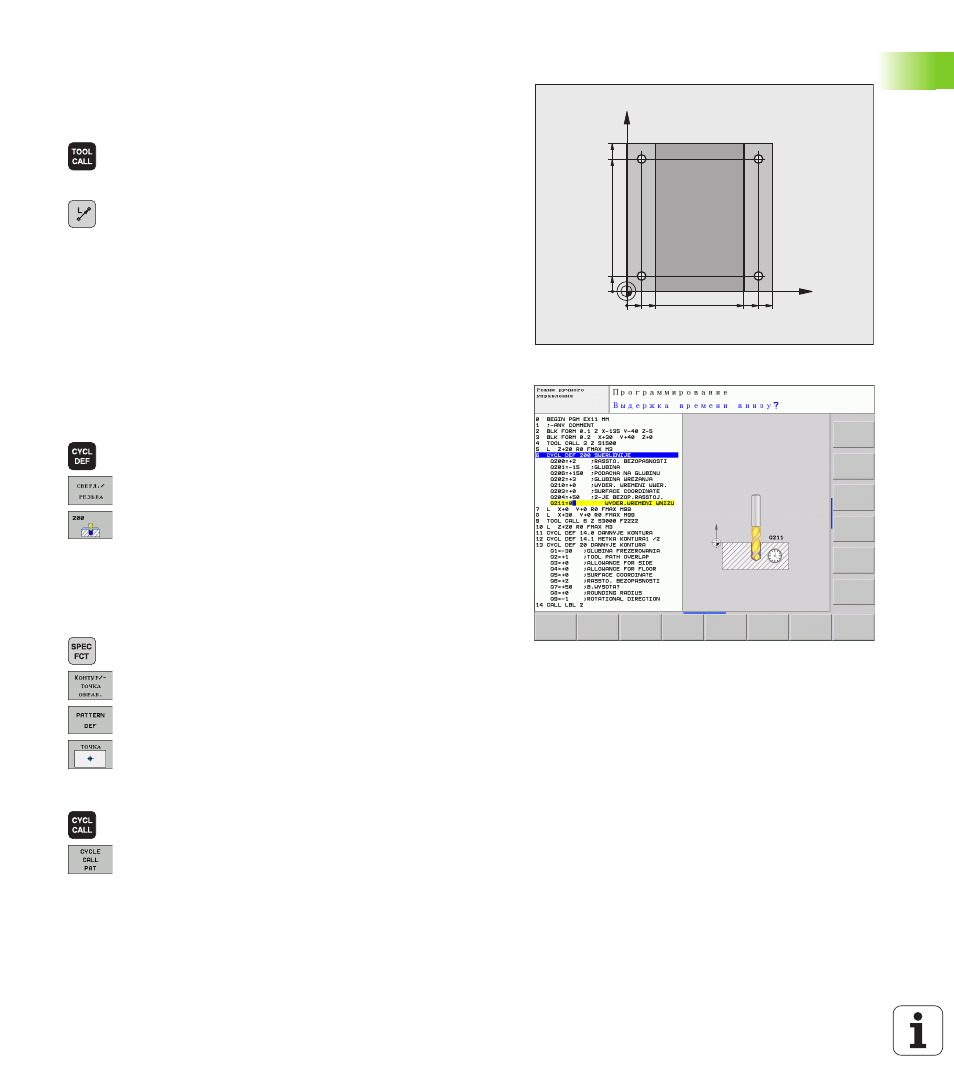

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
Вызов инструмента: введите все данные инстру-
мента. Каждый раз подтверждайте ввод кнопкой
ENT, не забывайте указывать ось инструмента
Отвод инструмента: нажмите оранжевую клавишу
оси Z, чтобы обеспечить вывод из материала по
оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
Корр. на радиус: RL/RR/без коррекции?, подтвер-
дите кнопкой ENT: коррекция на радиус не активи-
руется
Подача F=? подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
Дополнительная функция M? подтвердите кнопкой
END: система ЧПУ сохранит введенный кадр
перемещения
Вызов меню циклов
Отображение циклов сверления
Выбор стандартного цикла сверления 200: ЧПУ
запускает диалоговое окно задания параметров
цикла. Поэтапно вводите параметры, запрашива-
емые ЧПУ, каждый раз подтверждая ввод кнопкой
ENT. В правой части дисплея ЧПУ дополнительно
выполняется показ графики, используемой для
отображения соответствующего параметра цикла
Вызов меню для специальных функций
Отображение функций для обработки точек
Выбор задания образца
Выбор ввода точек: введите координаты 4 точек,
каждый раз подтверждая ввод кнопкой ENT.
После ввода данных четвертой точки сохраните
кадр в памяти нажатием кнопки END
Отображение меню для задания вызова цикла
Отработка цикла сверления на определенном
образце:
Подача F=? подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
Дополнительная функция M? Включите шпиндель
и СОЖ, например, M13, подтвердите кнопкой
END: система ЧПУ сохранит введенный кадр
перемещения
X
Y
20
10
100
100
10
90
90
80
