HEIDENHAIN TNC 320 335
10.2
Ра
б
о
та
с
паралл
ельными
ос
я
м
и
U, V
и
W
10.2 Работа с параллельными
осями U, V и W
Обзор

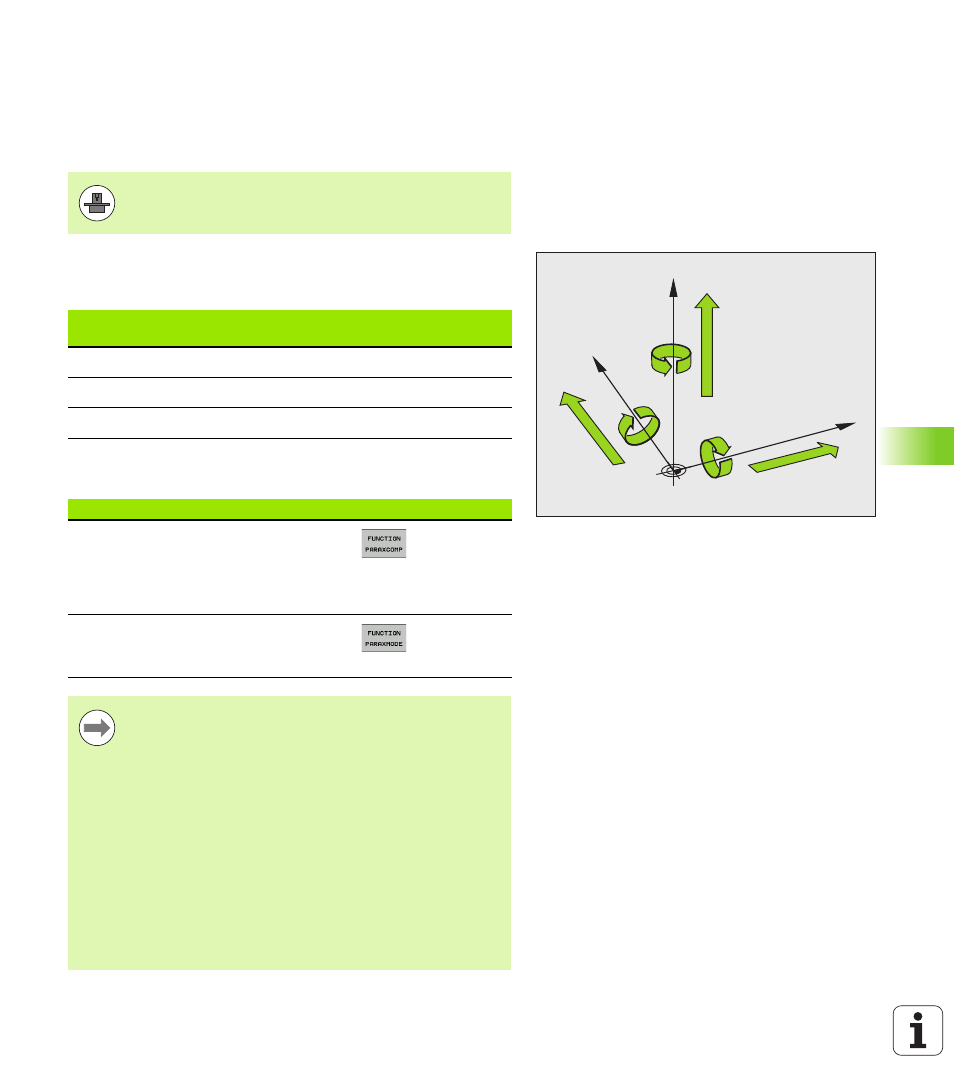

Кроме главных осей X, Y и Z существуют параллельные
дополнительные оси U, V и W. Главные и параллельные оси
жестко прикреплены друг к другу:
В системе ЧПУ для обработки с использованием параллельных
осей U, V и W существуют следующие функции:
Ваш станок должен быть подготовлен производителем,
если вы хотите использовать функцию параллельной
оси.
W+
C+
B+
V+ A+
U+
Y
X
Z
Главная ось
Параллельная
ось
Ось вращения
X U A
Y V B
Z W C
Функция Значение Softkey Страница
PARAXCOMP Задайте, как должна
вести себя система
ЧПУ при
позиционировании
параллельных осей
Стр. 338
PARAXMODE Задайте, в каких осях
система ЧПУ должна
выполнять обработку
Стр. 339
После запуска системы ЧПУ действует стандартная
конфигурация.
ЧПУ автоматически выполняет сброс функции
параллельной оси в следующих случаях:
 Выбор программы
 Конец программы
 M2 или M30
 Отмена программы (PARAXCOMP остается
активной)
 PARAXCOMP OFF или PARAXMODE OFF
Перед сменой кинематики станка вы должны
деактивировать функцию параллельной оси.
