406

Ручное управление и наладка

12.7

Ко

мпенс

ация

нак

л

онног

о

по

л

о

ж

е

ния

за

го

то

в

ки

с

по

м

о

щью

тре

х

мерног

о

из

мерительног

о

щупа

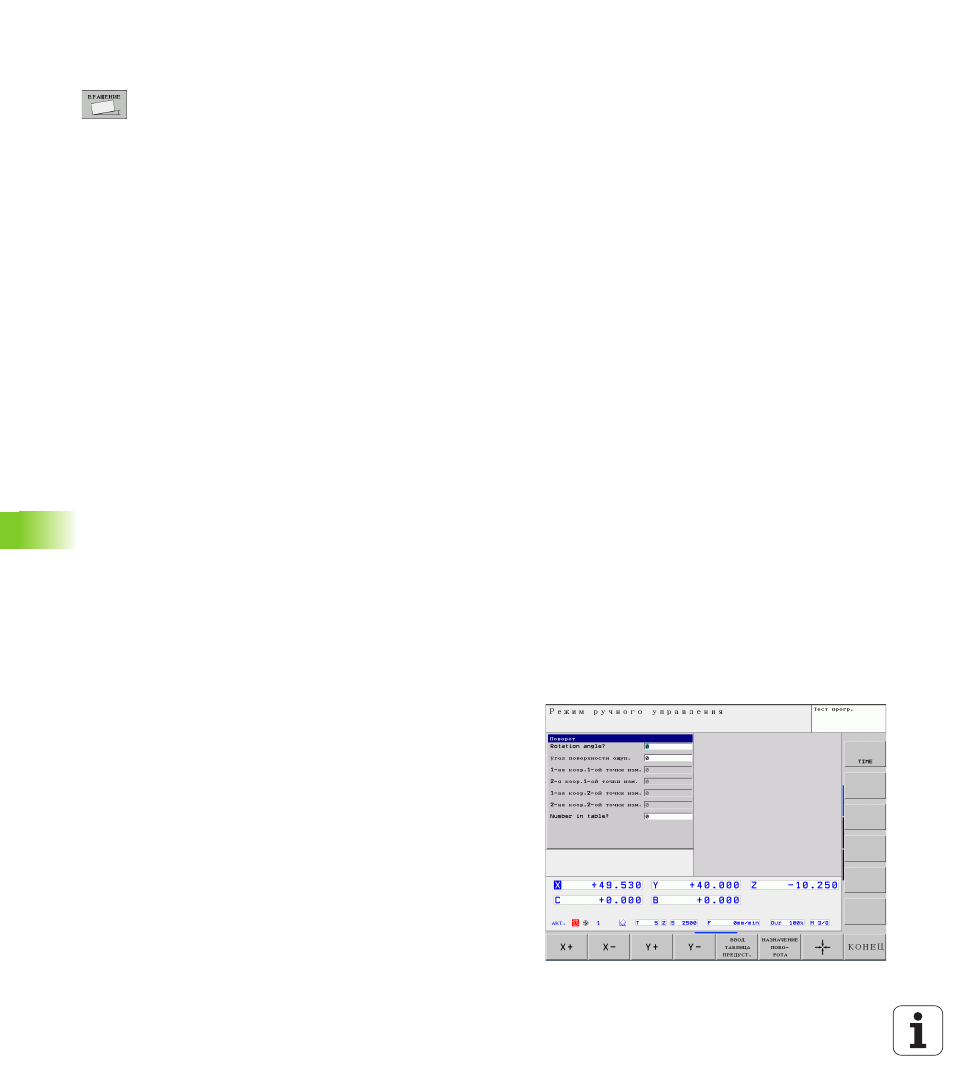

Определение разворота плоскости обработки

Выберите функцию ощупывания: нажмите Softkey

ОЩУПЫВАНИЕ ROT

Позиционируйте измерительный щуп вблизи

первой точки ощупывания

Выберите направление ощупывания,

перпендикулярное опорной оси угла: выберите

ось и направление с помощью Softkey

Ощупывание: нажмите внешнюю кнопку START

Позиционируйте измерительный щуп вблизи

второй точки ощупывания

Ощупывание: нажмите внешнюю кнопку START.

Система ЧПУ определит разворот плоскости

обработки и отобразит угол за диалогом Угол
разворота =

Активируйте разворот плоскости обработки:

нажмите клавшу Softkey УСТ. РАЗВОРОТ ПЛОСК.

ОБРАБОТКИ

Завершите функцию ощупывания, нажав клавишу

КОНЕЦ

Сохранение разворота плоскости обработки
в таблице предустановок

По окончании операции ощупывания введите в поле ввода
Номер в таблице: номер предустановки, под которым система

ЧПУ должна сохранить активный разворот плоскости обработки

Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы

сохранить разворот плоскости обработки в таблице

предустановок

Индикация разворота плоскости обработки

Угол разворота плоскости обработки указывается после

повторного выбора ОЩУПЫВАНИЕ ROT в индикации угла

разворота. Система ЧПУ также отображает угол разворота в

дополнительной индикации состояния (СОСТОЯНИЕ POS.)

В индикации состояния включается символ разворота плоскости

обработки, когда ЧПУ перемещает оси станка в соответствии с

параметрами разворота плоскости обработки.

Отмена разворота плоскости обработки

Выберите функцию ощупывания: нажмите Softkey

ОЩУПЫВАНИЕ ROT

Введите угол разворота „0“, подтвердите клавишей Softkey УСТ.

РАЗВОРОТ ПЛОСК. ОБРАБОТКИ

Завершение функции ощупывания: нажмите клавишу Softkey
