308 Программирование: Q-параметры
8.13
Примеры
программиров
ания

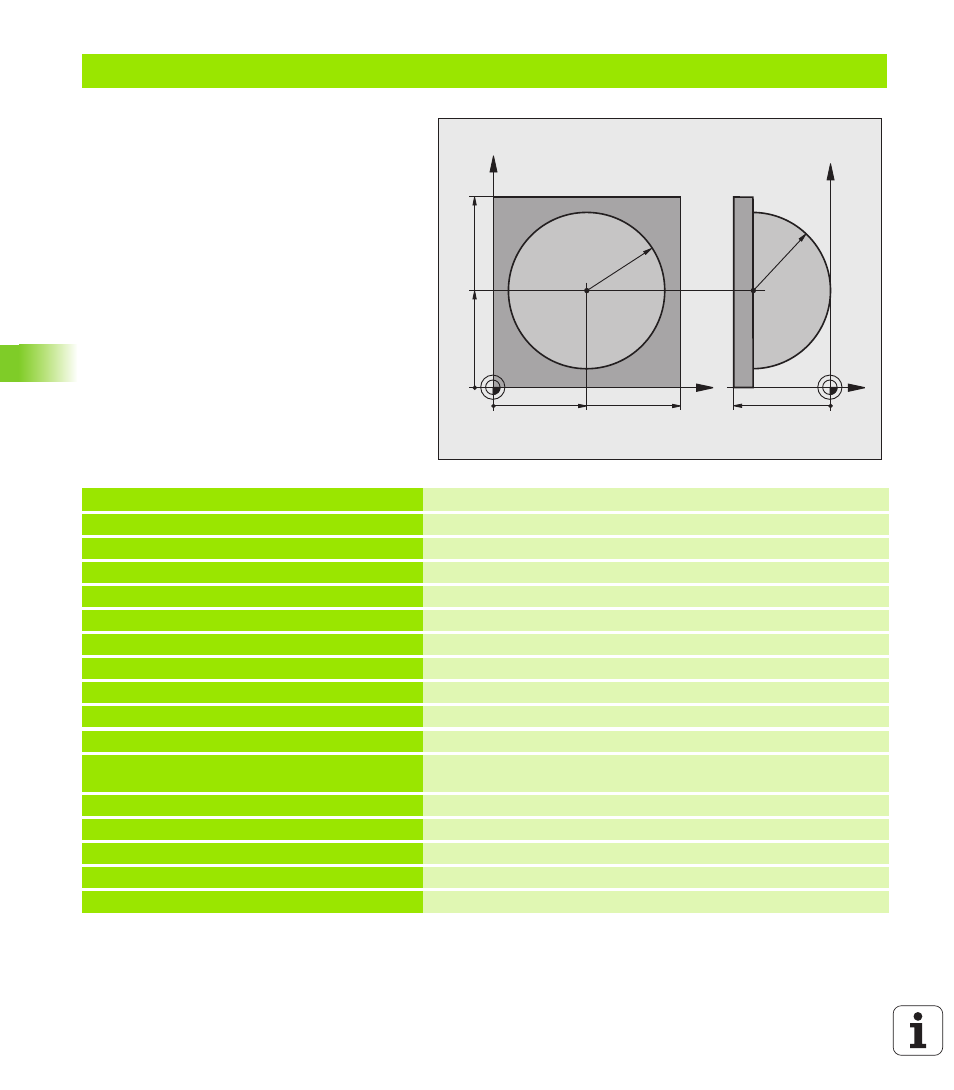

Пример: выпуклый наконечник с концевой фрезой
Отработка программы
 Программа работает только с концевой
фрезой
 Контур наконечника щупа образован
множеством небольших отрезков прямой
(Z/X-плоскость, определяемая через
параметр Q14). Чем меньший шаг угла
определен, тем более сглаженным будет
контур.
 Количество проходов резки по контуру
определяется через шаг угла на плоскости
(через Q18)
 Наконечник фрезеруется при помощи
трехмерной резки снизу вверх
 Радиус инструмента корректируется
автоматически
0 BEGIN PGM KUGEL MM
1 FN 0: Q1 = +50 Центр X-оси
2 FN 0: Q2 = +50 Центр Y-оси
3 FN 0: Q4 = +90 Начальный угол, пространство (плоскость Z/X)
4 FN 0: Q5 = +0 Конечный угол в пространстве (плоскость Z/X)
5 FN 0: Q14 = +5 Шаг угла в пространстве
6 FN 0: Q6 = +45 Радиус наконечника щупа
7 FN 0: Q8 = +0 Стартовый угол, угловое положение на плоскости X/Y
8 FN 0: Q9 = +360 Конечный угол, угловое положение на плоскости X/Y
9 FN 0: Q18 = +10 Шаг угла на плоскости X/Y для черновой обработки
10 FN 0: Q10 = +5 Припуск на радиус наконечника щупа для черновой обработки
11 FN 0: Q11 = +2 Безопасное расстояние для предварительного
позиционирования по оси шпинделя
12 FN 0: Q12 = +350 Подача фрезерования
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Вызов инструмента
16 L Z+250 R0 FMAX Отвод инструмента
X
Y
50 100
100
Z
Y
-50
R45
50
R45
