178
Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

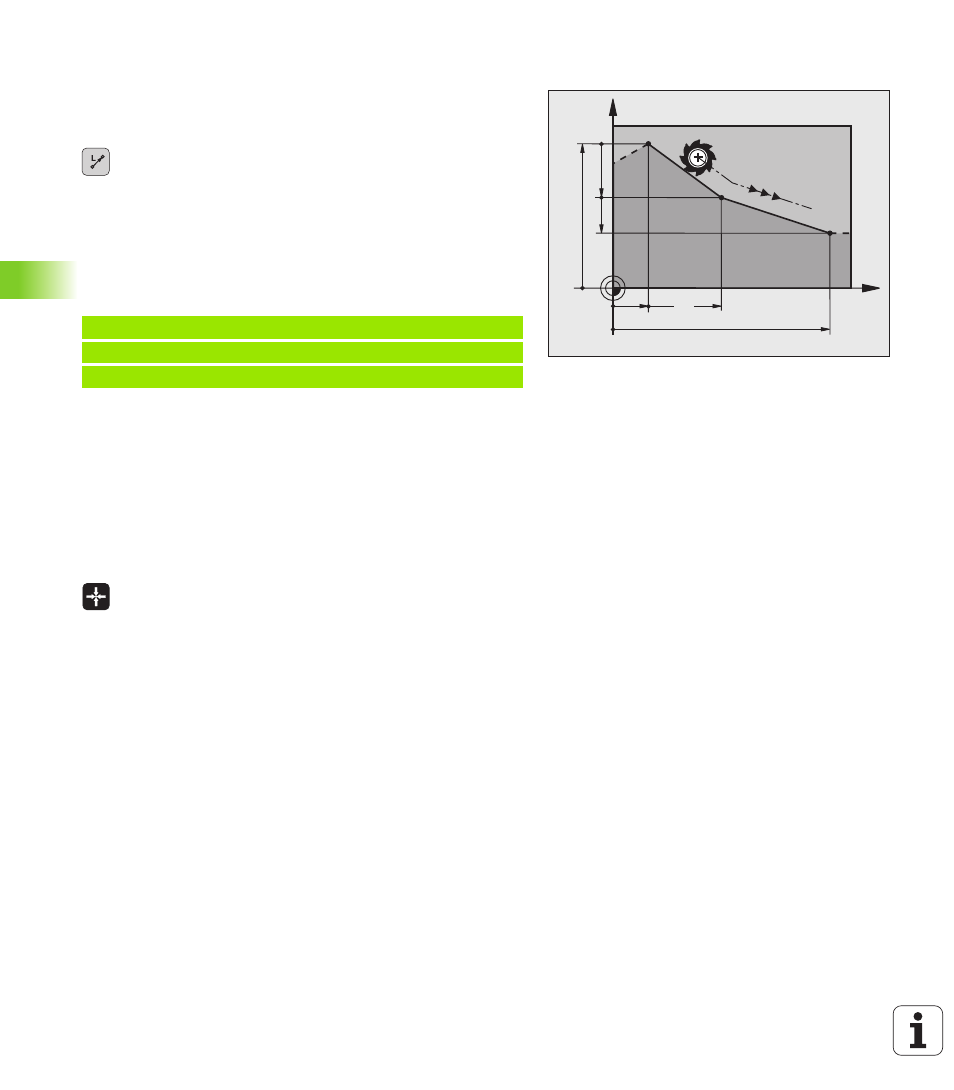

Прямая L
Система ЧПУ перемещает инструмент по прямой от его текущей
позиции к конечной точке прямой. Точка старта является
конечной точкой предыдущего кадра.
Координаты конечной точки прямой, если
необходимо
Коррекция на радиус RL/RR/R0
Подача F
Дополнительная M-функция
Примеры NC-кадров
Присвоение фактической позиции
Кадр прямой (L-кадр) можно открыть также с помощью кнопки
"ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ":
В режиме работы "Ручное управление" следует переместить
инструмент в позицию, которую вы намерены ему присвоить
Переключите индикацию дисплея на
"Программирование/редактирование"
Выберите кадр программы, за которым должен быть вставлен
L-кадр
Нажмите клавишу "„ПРИСВОЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ": ЧПУ сформирует L-
кадр с координатами фактической позиции
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
