412 Ручное управление и наладка
12.8
Задание
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

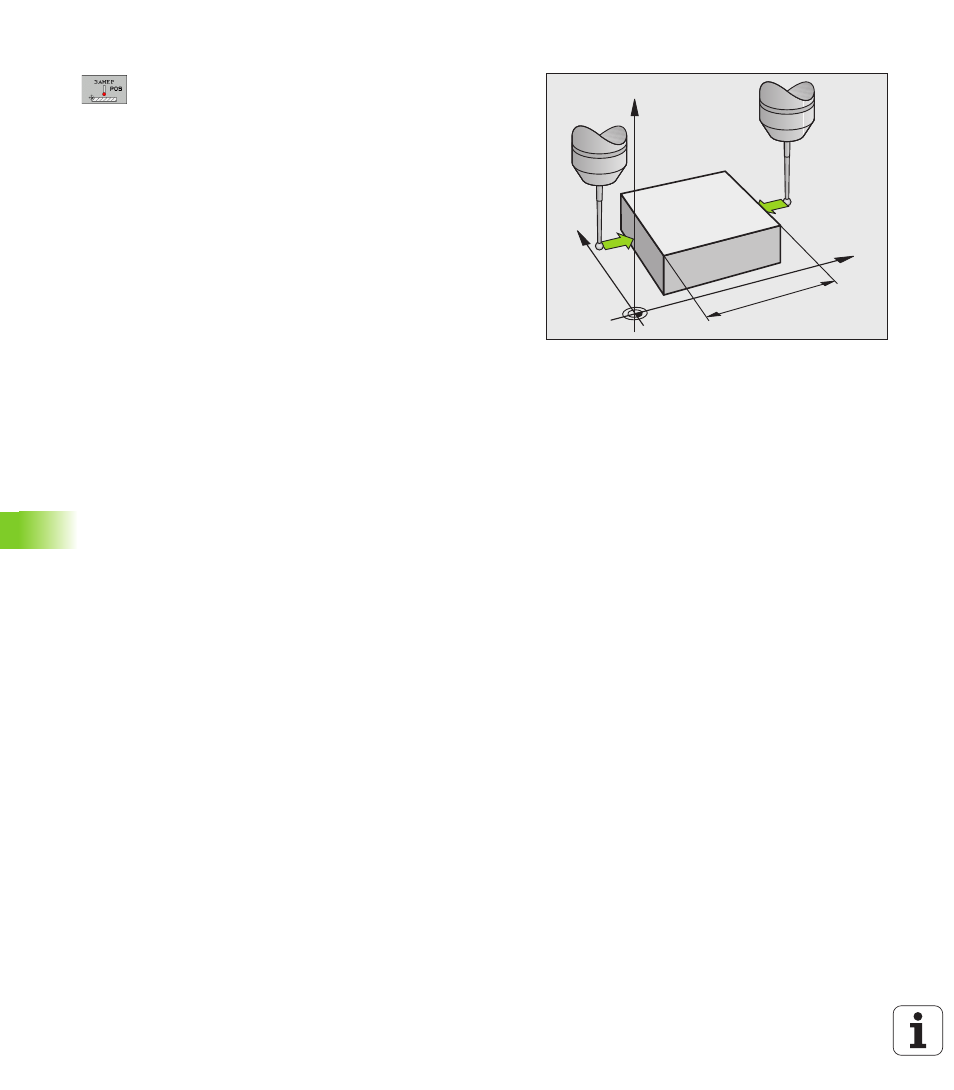

Определение размеров заготовки
 Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
 Позиционируйте измерительный щуп вблизи
первой точки ощупывания A
 Выберите направление ощупывания с помощью
Softkey
 Ощупывание: нажмите внешнюю кнопку START
 Запишите указанное в качестве точки привязки
значение (только в том случае, если заданная
ранее точка привязки остается действительной)
 Точка привязки: введите „0“
 Прервите диалог: нажмите клавишу END
 Повторный выбор функции ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
 Позиционируйте измерительный щуп вблизи
второй точки ощупывания B
 Выберите направление ощупывания с помощью
Softkey: та же ось, но направление,
противоположное тому, которое было задано при
первом ощупывании.
 Ощупывание: нажмите внешнюю кнопку START
В индикации точки привязки указано расстояние между двумя
точками на оси координат.
Снова назначьте для индикации позиции значения,
действовавшие до измерения длины
 Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
 Выполните повторное ощупывание в первой точке ощупывания
 Назначьте для точки привязки записанное значение
 Прервите диалог: нажмите клавишу END
Измерение угла
С помощью трехмерного измерительного щупа можно определить
угол на плоскости обработки. Измеряется
 угол между опорной осью угла и кромкой заготовки или
 угол между двумя кромками
Измеренный угол отображается в виде значения, составляющего
не более 90°.
Y
X
Z
A
B
l
