Инструкция по эксплуатации ARAG BRAVO 300S / Crop sprayers with control unit (RCU) and sequential RCU
Страница 7
7
6.2

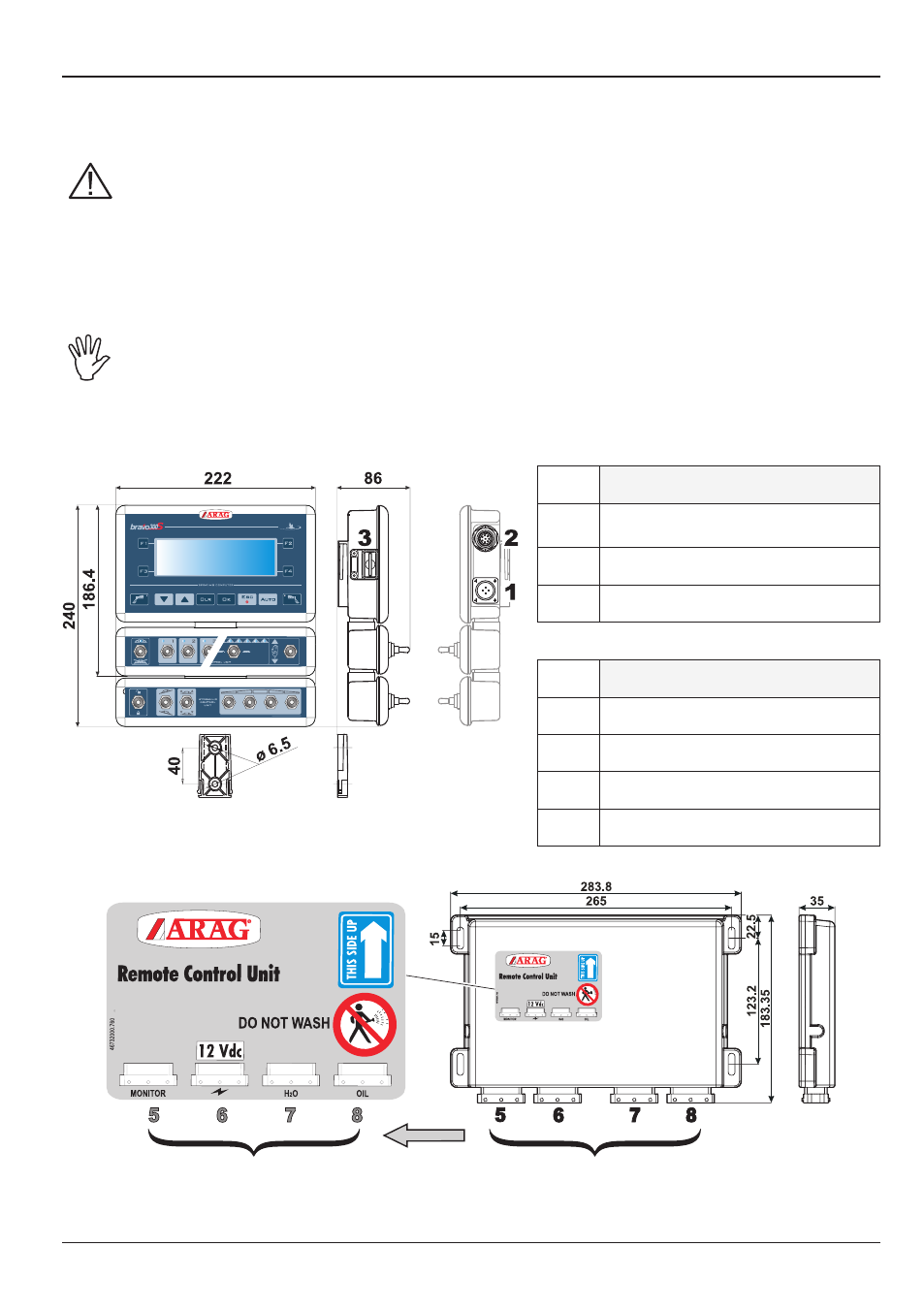

Расположение монитора и блока управления
Компьютер серии Bravo 300S должен устанавливаться в кабине управления
сельскохозяйственной машины. При установке компьютера придерживайтесь следующих
правил:
- НЕ ставьте монитор в место, которое может подвергаться сильным вибрациям или
ударам, чтобы предотвратить повреждения или непроизвольное нажатие клавиш;
- Закрепите монитор в достаточно обозреваемом или быстро доступном месте; имейте
в виду, что монитор не должен заграждать движения или ограничивать поле зрения
во время вождения
.
• Блок ДУ: закрепите блок ДУ с задней стороны трактора рядом с блоком управления и
гидравлическим блоком.
Не забудьте выполнить все соединения, необходимые для работы компьютера (Рис. 4),
проверьте длину проводов и оставьте достаточно места для разъемов и проводов.
Рядом с каждым разъемом указывается опознавательный символ выполняемой им
функции. Д ля получения более подробной информации по конфигурации систем
обращайтесь к Пар. 6.1 - Рекомендуемое расположение компонентов системы
.
пол.
точки соединение монитора
1
Питание монитора +
Соединение блока ДУ
2
Вспомогательные соединения
3
Карта памяти формата SD
пол.
точки соединения блока ДУ
5
Монитор
6
Питание и датчики
7
Блок управления
8
Гидравлический блок
Табл. 1
Табл. 2
Рис. 4
Рис. 5
