5
2 Bravo DSB
Компания ARAG разработала и выпустила систему диагностики для компьютеров серии Bravo,
а также соответствующее оборудование, которое может быть соединено с ними.
BRAVO DSB (Код 467003) позволяет выполнить эффективный диагноз компьютера, блока
управления и всей системы, делая возможным разрешить найденные в ней проблематики.
3 назначенИе оБорУДоВанИя
Приобретенное вами оборудование - это компьютер, который после соединения с клапаном
или блоком управления позволяет управлять всеми этапами обработки в сельском хозяйстве
непосредственно с кабины трактора, в которой он установлен.
Устройство было спроектировано для установки на опрыскивающие
сельхозмашины.
Оборудование спроектировано и выполнено в соответствии с
требованиями директивы EN IsO 14982 (электромагнитная совместимость -
сельскохозяйственные и лесоводческие машины) и 2004/108/CE.
4 меры преДосторожностИ
• Не выставляйте оборудование под струи воды.
• Не используйте растворители или бензин для очистки внешних поверхностей.
• Не прочищайте аппарат струей воды.
• соблюдайте указанное напряжение питания (12 В пост. тока).
• В случае выполнения дуговых сварок отсоедините разъемы BRAVO 300s и
токоподводящие кабели.
• используйте только оригинальные аксессуары и запасные части фирмы
ARAG.

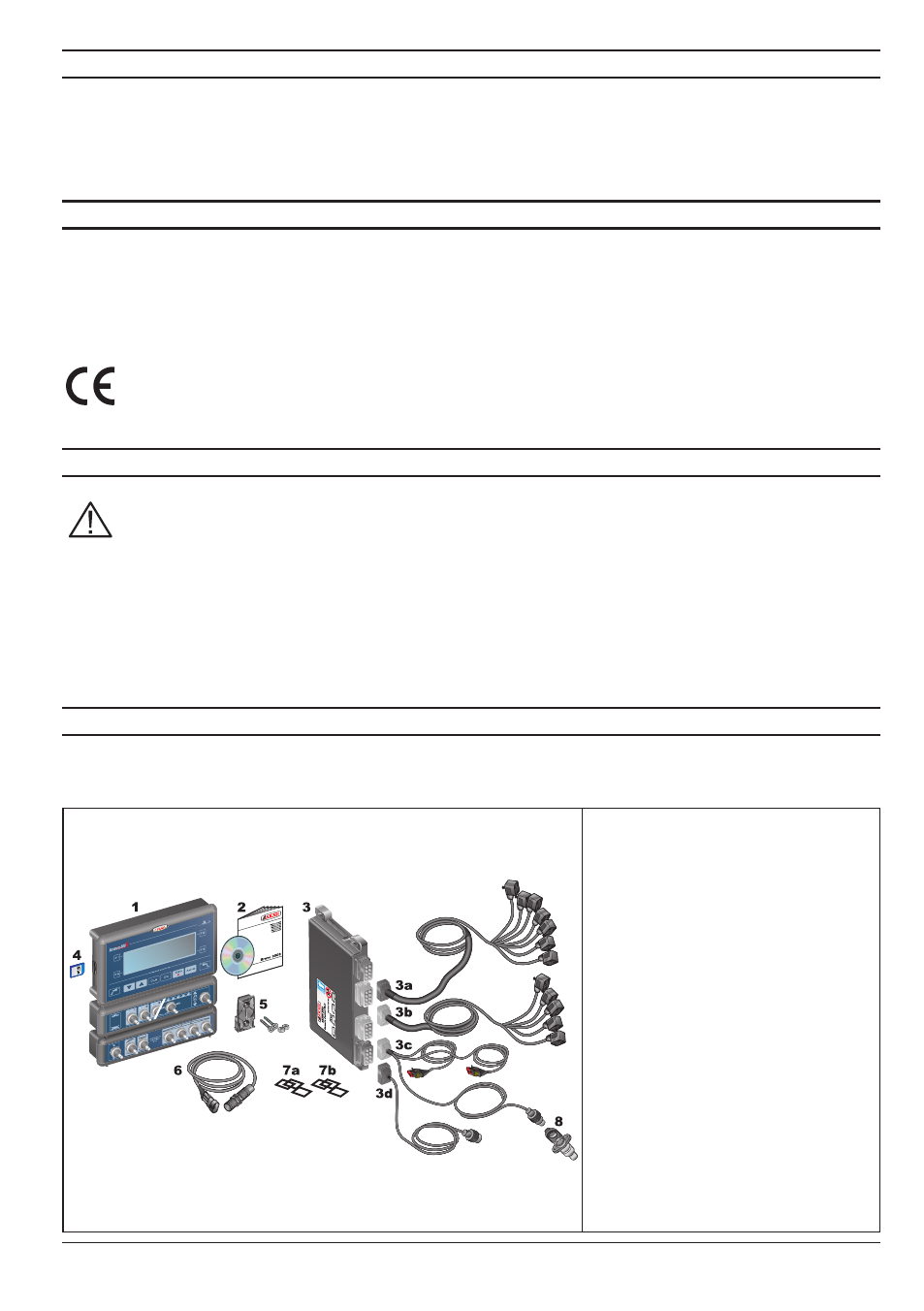

5 соДержИмое УпакоВкИ
В таблице снизу указываются компоненты, которые вы найдете внутри упаковки компьютера
Bravo 300S:
Обозначения:
1 Bravo 300S
2 Инструкция по эксплуатации
3 Блок ДУ с кабелями
3a Кабель соединения с
гидравлическим блоком
3b Кабель соединения с блоком
управления
3c Кабель соединения с блоком
питания и датчиками
3d Кабель соединения с монитором
4 Карта памяти формата SD
5 Крепежный набор
6 Индуктивный датчик скорости
7a Прокладки для разъемов клапанов
секции
7b Прокладки для разъемов
гидравлических клапанов
8 Разъем питания
Рис. 1
