Разъем 1 должен управлять клапаном, который в свою очередь соединен с секцией
штанги 1; а потом всеми остальными.
Соедините
"разъем 1" с "клапаном 1", а потом все остальные разъемы (начиная с меньшего
номера и по возрастанию, слева направо:
секция штанги "1" расположена в крайнем левом
положении если смотреть на машину сзади (Рис. 12).
Соедините разъемы с соответствующими клапанами в соответствии с обозначениями,
данными на главной монтажной схеме системы в вашем расположении (Пар. 6.1 -
Рекомендуемое расположение компонентов системы).

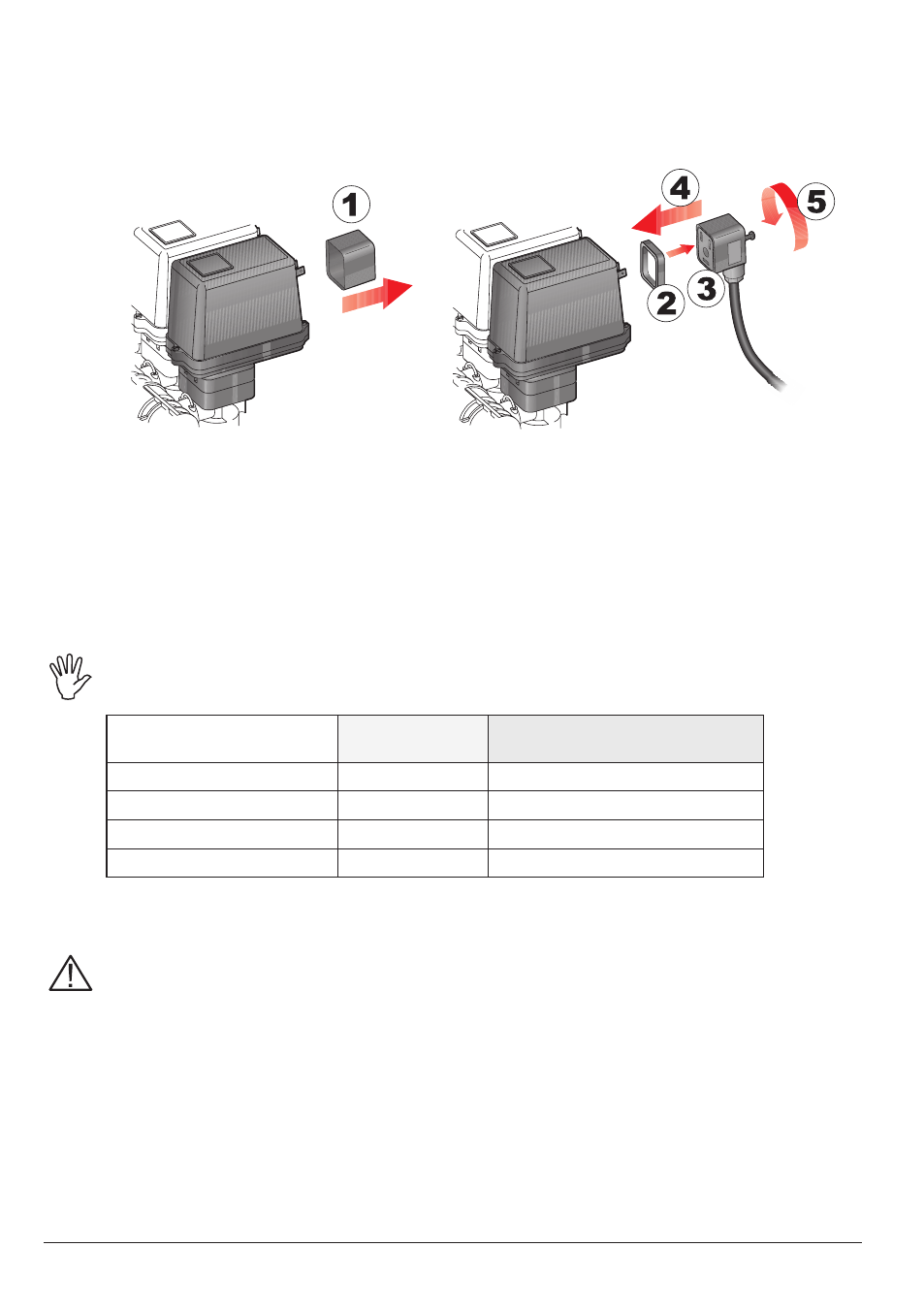

• Снимите защитный колпак (
1, Рис. 13) с электрического клапана.
• Расположите прокладку (
2), вставив ее в разъем (3), а после этого соедините разъем,
надавив на него до упора (
4): будьте осторожны при вставке разъема, чтобы не сломать
электрические контакты клапана.
• Заверните до упора винты (
5).
В случае, если количество тумблеров монитора превышает число секционных
клапанов, следует произвести соединение кабелей, как указано в Табл. 3.
КОЛИЧЕСТВО
СЕКЦИОННЫХ КЛАПАНОВ
НЕОБХОДИМЫЕ
ТУМБЛЕРЫ
КАБЕЛИ ДЛЯ СОЕДИНЕНИЯ
С СЕКЦИОННЫМИ КЛАПАНАМИ
2
2 - 4
2 - 4
3
2 - 3 - 4
2 - 3 - 4
4
1 - 2 - 4 - 5
1 - 2 - 4 - 5
6
1 - 2 - 3 - 4 - 5 - 6
1 - 2 - 3 - 4 - 5 - 6
• ТОЛЬКО ДЛЯ ВАРИАНТА ИСПОЛНЕНИЯ С ЦИКЛОВЫМ БЛОКОМ:
ВНиМАНиЕ!
соединяемые с компьютером главный клапан и клапаны секции должны быть
трехжильнымиi (в конце кода клапана стоит буква "T").
Если соединяемых клапанов секции меньше 13, соединения должны всегда
начинаться с секции 1 и идти по порядку в направлении последней секции.
Пример:
- Соединения для
8 клапанов: сек. 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8
- Соединения для
11 клапанов: сек. 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 + 10 + 11 и т.д.
Рис. 13
Табл. 3
