Подключение электропитания
Внутри упаковки вы найдете разъем питания (компонент
8, Рис. 1), который необходимо
соединить с аккумуляторной батареей сельхозмашины; на Рис. 9c указывается шаблон
отверстия для разъема питания.
Соедините разъем питания с проводами батареи, используя два наконечника faston размером
6 мм, как показано на Рис. 9a и 9b.
Используйте кабель из упаковки (компонент
3c, Рис. 1), чтобы соединить компьютер с блоком
питания.

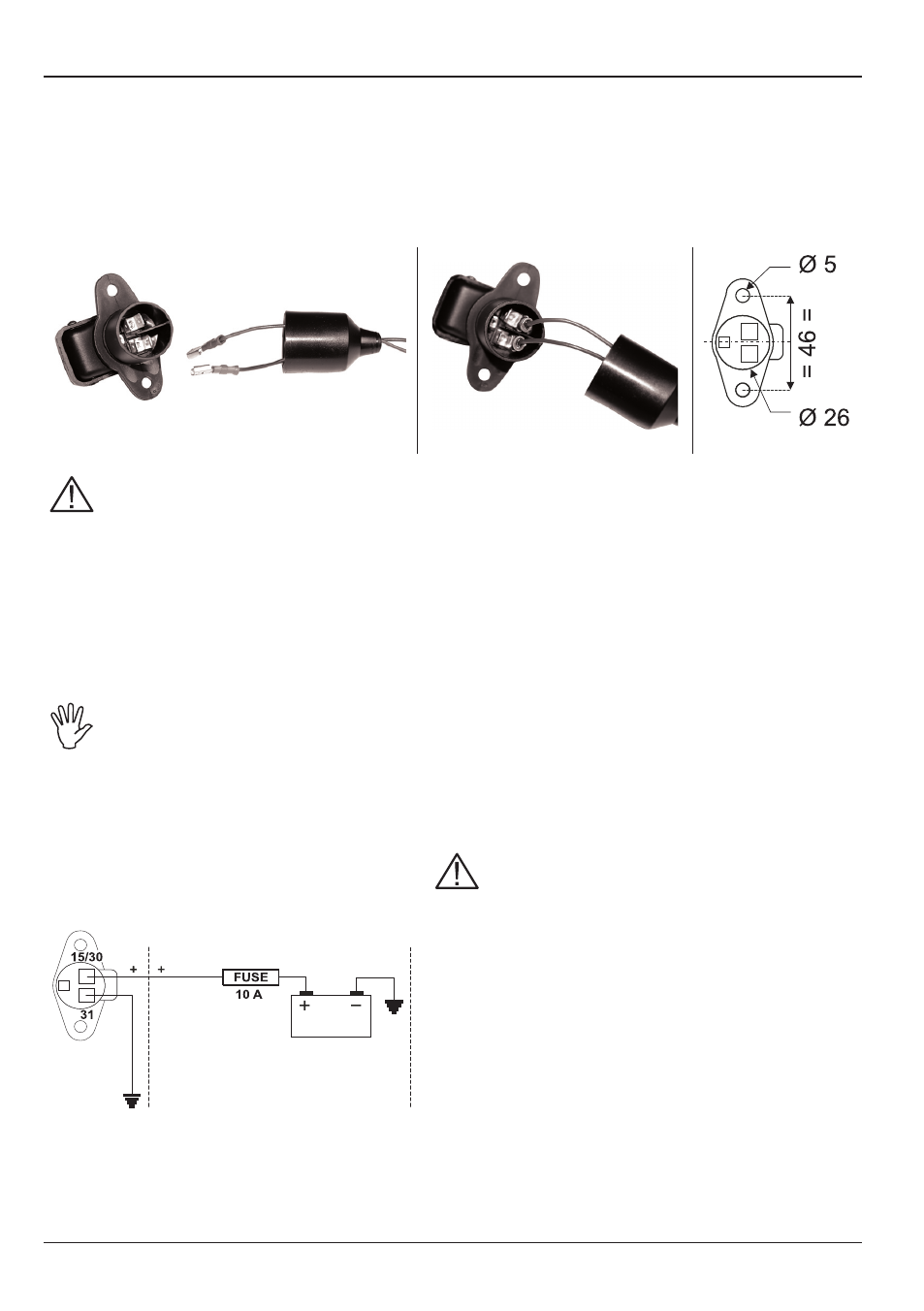

Рис. 9a
Рис. 9b
Рис. 9c
ВНиМАНиЕ:
Во избежание короткого замыкания можно приступать к подключению
токоподводящих кабелей к батарее только после окончания всех монтажных
работ.
Перед тем как подать питание на компьютер и блок управления, проверьте,
чтобы напряжение батареи было правильным (12 В пост.т).
На компьютер Bravo 300S ток напрямую подводится от аккумуляторной батареи трактора
(12 В пост. т.): включение должно ВСЕГДА выполняться с монитора; помните о том, что
монитор выключается специальной кнопкой на приборном щитке.
Если трактор выключен, а компьютер Bravo 300s остается включенным
продолжительное время, это может привести к разряду батарея. В случае
долгих простоев выключенного трактора убедитесь в том, что отключен и
компьютер.
Источник питания должен быть соединен так, как показано на Рис. 10:
компьютер должен
напрямую соединяться с батареей трактора.
НЕ соединяйте компьютер, если задействован ключ зажигания (15/54).
12
.
.
В пост т
Рис. 10
ВНиМАНиЕ:
• Kонтур питания должен ВсЕГДА защищаться
плавким предохранителем автомобильного
типа (10 А).
• Все соединения с аккумуляторной батареей
должны осуществляться посредством кабелей
с минимальным сечением 2,5 мм
2
.
Во избежание короткого замыкания разъем
токоподводящего кабеля можно соединять
только после завершения монтажа.
• используйте оконцованные кабели с
наконечником для гарантирования правильного
соединения каждого отдельного провода.
