11
8 соеДИненИе каБелеЙ с Блоком УпраВленИя, гИДраВлИческИм
Блоком И фУнкЦИональнымИ УстроЙстВамИ
• используйте только те кабели, которые были поставлены с компьютером ARAG.
• Будьте осторожны, чтобы не сломать, не растянуть, не разорвать или не порезать
кабели.
• В случае ущерба, нанесенного в результате использования кабелей, отличающихся
от указанных или не производства ARAG, автоматически прекращает действовать
всякая форма гарантии.
• ARAG не несет ответственность за повреждение оборудования и травмы людей и
животных по причине несоблюдения ранее данных указаний.

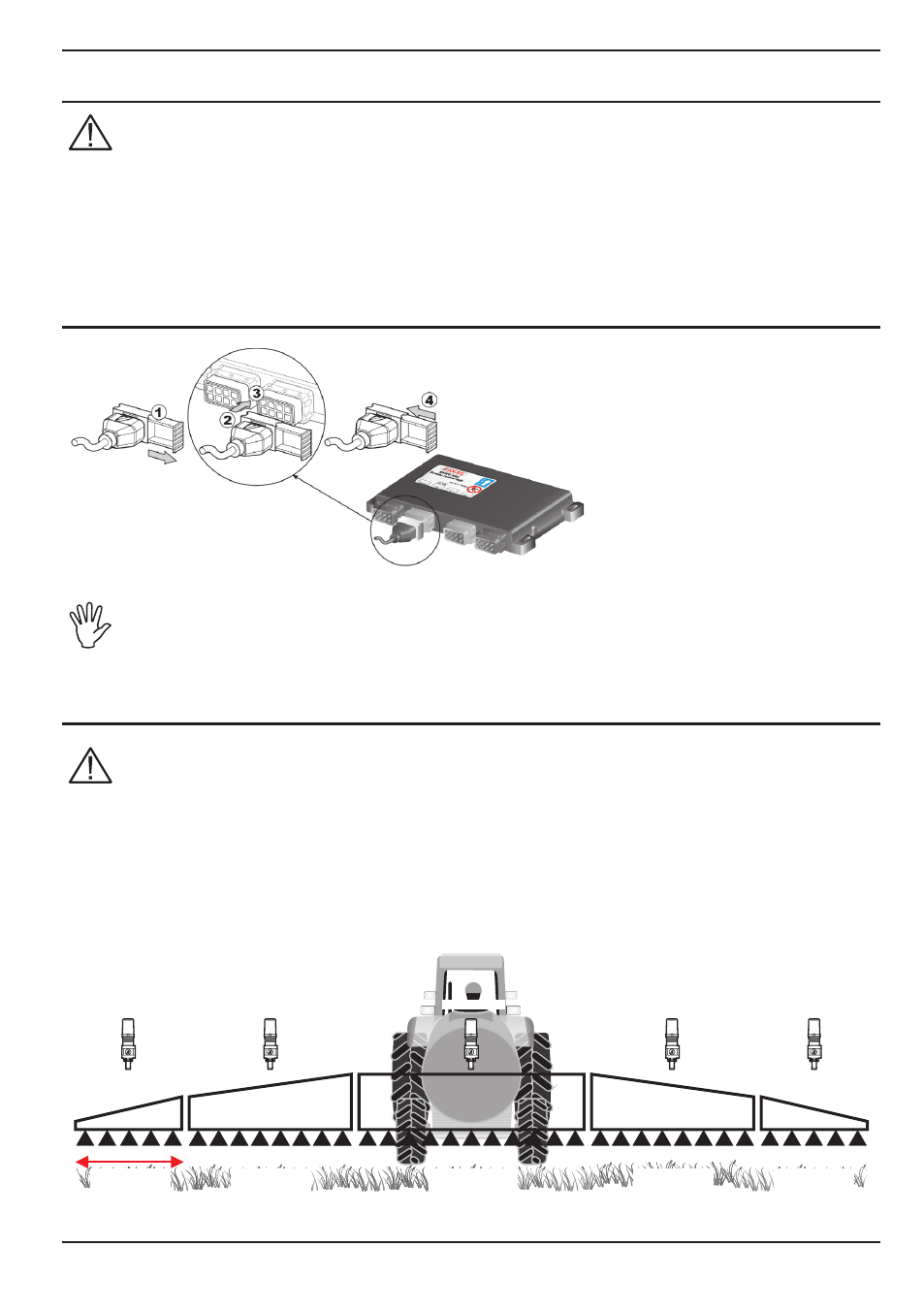

8.1 соединение блока ДУ (RCU)
• Откройте суппорт разъема
( 1, Рис. 11).
• Вставьте в гнездо ( 2) разъем (3) и
надавите на него: будьте при этом
осторожны, чтобы не повредить
электрические контакты.
• Полностью закройте суппорт (
4).
соедините кабели, как показано в Пар. 6.2; каждый из них должен быть соединен с
соответствующим гнездом блока ДУ.
Если вставка разъемов окажется затруднительной, не прилагайте усилия, а проверьте
указанное положение.
8.2 соединение клапанов блока управления
• Применяйте клапаны ARAG: в случае ущерба, нанесенного в результате
использования клапанов, отличающихся от указанных или не производства ARAG,
автоматически прекращает действовать всякая форма гарантии.
ARAG не несет ответственность за повреждения оборудования, травмы людей или
животных по причине несоблюдения указанной ранее информации.
• До начала соединения необходимо одеть на все соединительные разъемы клапанов
уплотнительную прокладку (Рис. 13).
• Проверьте правильное расположение уплотнительной прокладки, чтобы
предотвратить протекание воды во время использования блока управления.
Секции
штанги 2
Секции
штанги 3
Секции
штанги 4
Секции
штанги 1
Клапан 1 Клапан 3 Клапан 2 Клапан 4
Секции
штанги 5
Клапан 5
Рис. 11
Рис. 12
СЛЕДУЕТ
