Страница 13
13
8.3
соединение гидравлических клапанов
Компьютер Bravo 300S может управлять максимум девятью гидравлическими функциями при
помощи клапанов двойного действия.
• Соедините разъемы с соответствующими клапанами в соответствии
с обозначениями, данными на главной монтажной схеме в вашем
распоряжении (Пар. 6.1 - Рекомендуемое расположение компонентов
системы.

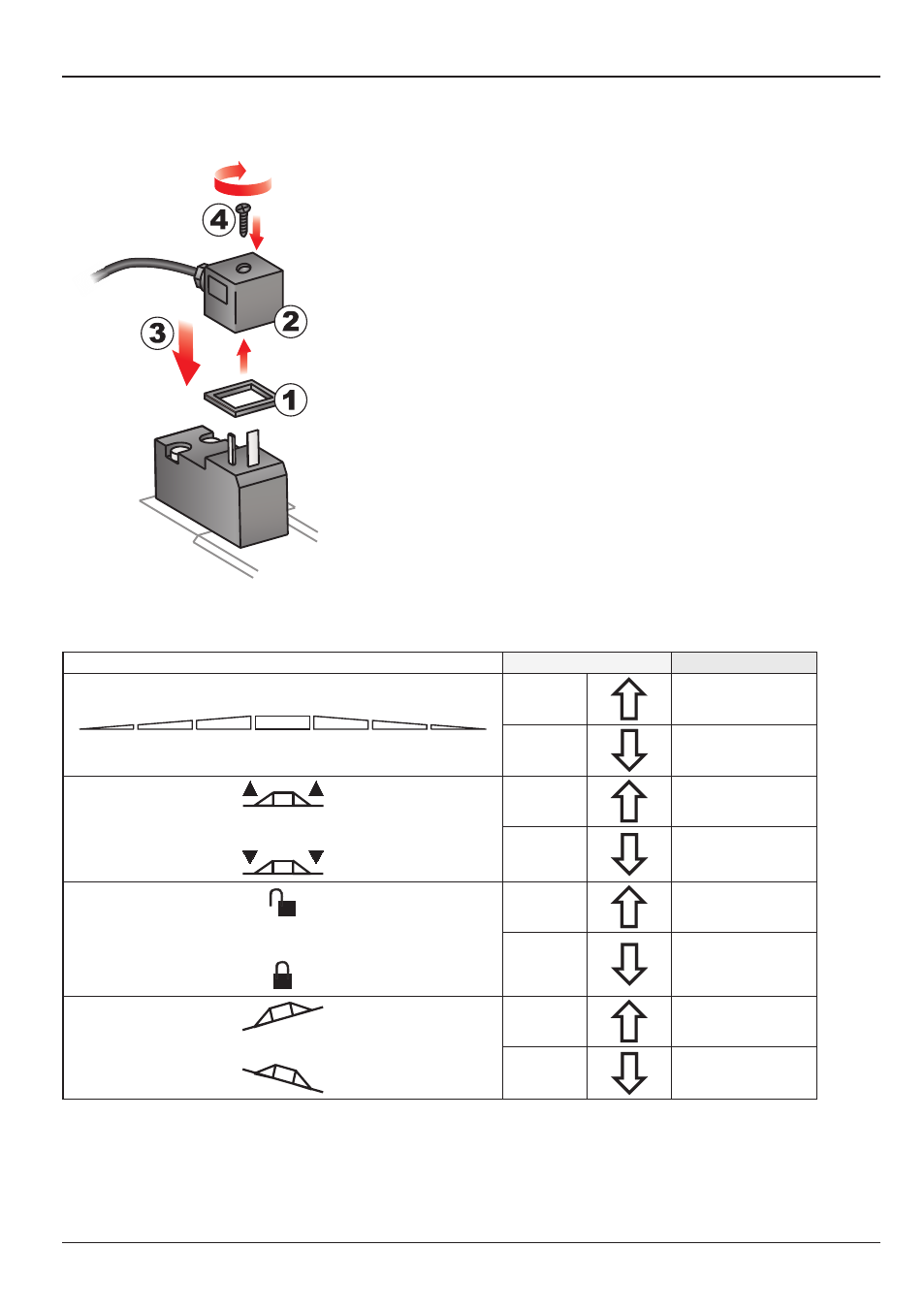

• Расположите прокладку (
1), вставив ее в разъем (2), а после этого
соедините разъем, надавив на него до упора (
3): будьте осторожны
при вставке разъема, чтобы не сломать электрические контакты
клапана.
• Вставьте в разъем винт и полностью заверните его (
4).
Далее указывается функция использования тумблеров, расположенных
на гидравлической панели управления.
Соедините разъем с маркировкой "DD" с пилотным клапаном, а после этого соедините все остальные
разъемы, как показано в таблице:
ПРиВОД
ДВиЖЕНиЕ
РАЗЪЕМ
Движение секции / Размыкание выключателя AUX
1 - 2 - 3 - 4 - 5 - 6
Открытие
1 ÷ 6 A
Закрытие
1 ÷ 6 C
Высота штанги
Открытие
AA
Закрытие
AC
Блокировка штанги
Открытие
BA
Закрытие
BC
Выравнивание штанги
Открытие
CA
Закрытие
CC
Рис. 14
Табл. 4
