Страница 8
8

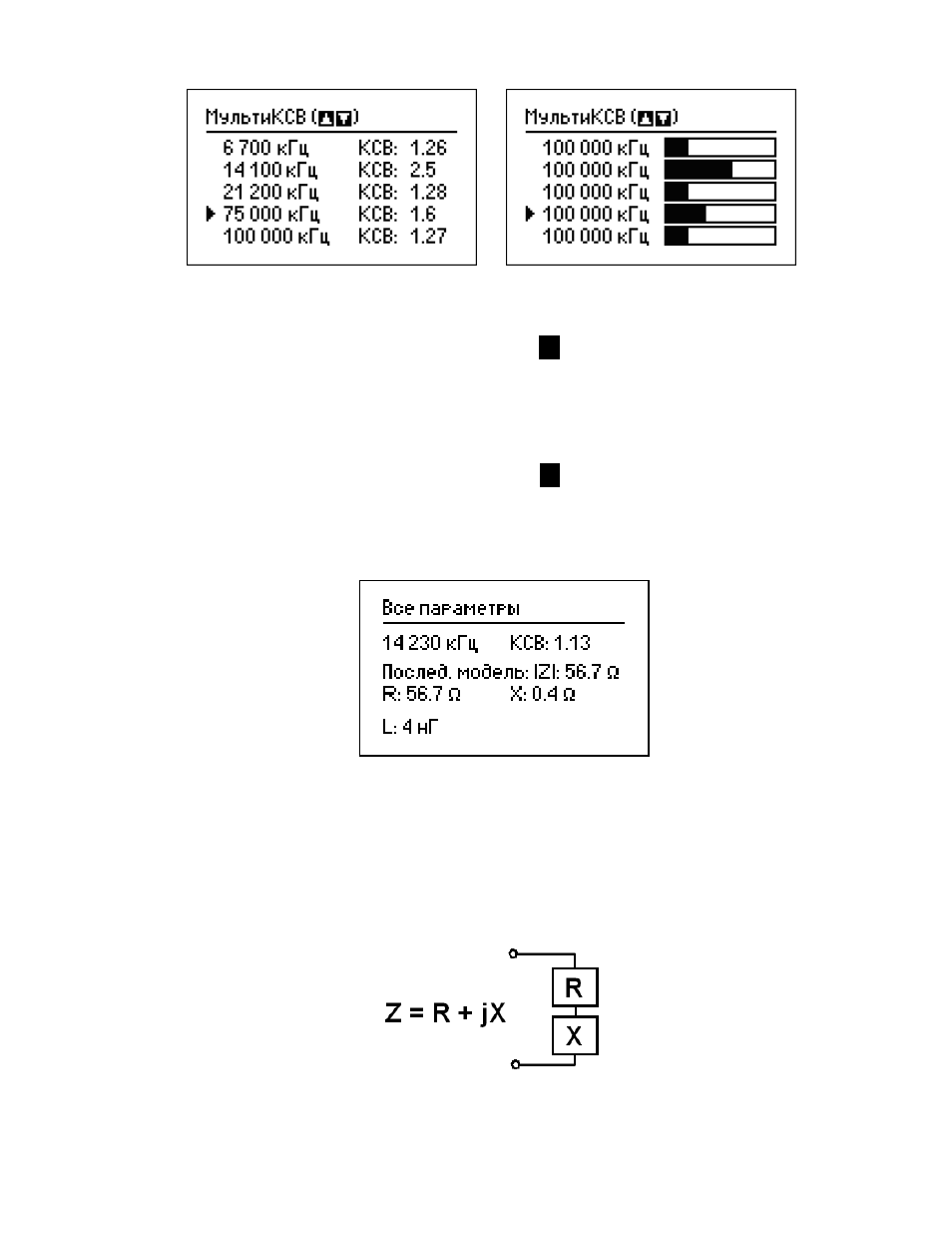

Этот режим может быть использован при настройке многодиапазонных антенн.
При помощи кнопок «вверх» и «вниз» происходит выбор одной из пяти частот
для ввода или изменения ее значения. Кнопка
0
выбирает закрашенную полосу
или числовое отображение значения КСВ.
4.2.4. Режим «все параметры»
В этом режиме (который включается кнопкой
8
) на дисплей выводятся сразу
несколько параметров нагрузки. В частности, это КСВ, |Z| (модуль импеданса),
активная (R) и реактивная (X) составляющие. Кроме того, выводятся
соответствующие значения индуктивности (L) и емкости (C):
[RigExpert AA-520
отображает абсолютное значение реактивной составляющей]
Для этого режима можно выбрать как последовательную, так и параллельную
модель представления импеданса нагрузки (выбор модели происходит в меню
настроек):
• В последовательной модели импеданс представлен как его активная и
реактивная составляющие, включенные последовательно:
• В параллельной модели активная и реактивная составляющие включены
параллельно:
