В отличие от многих других анализаторов, RigExpert AA-230PRO не посылает
импульсы в кабель. Вместо этого используется другой способ измерения.

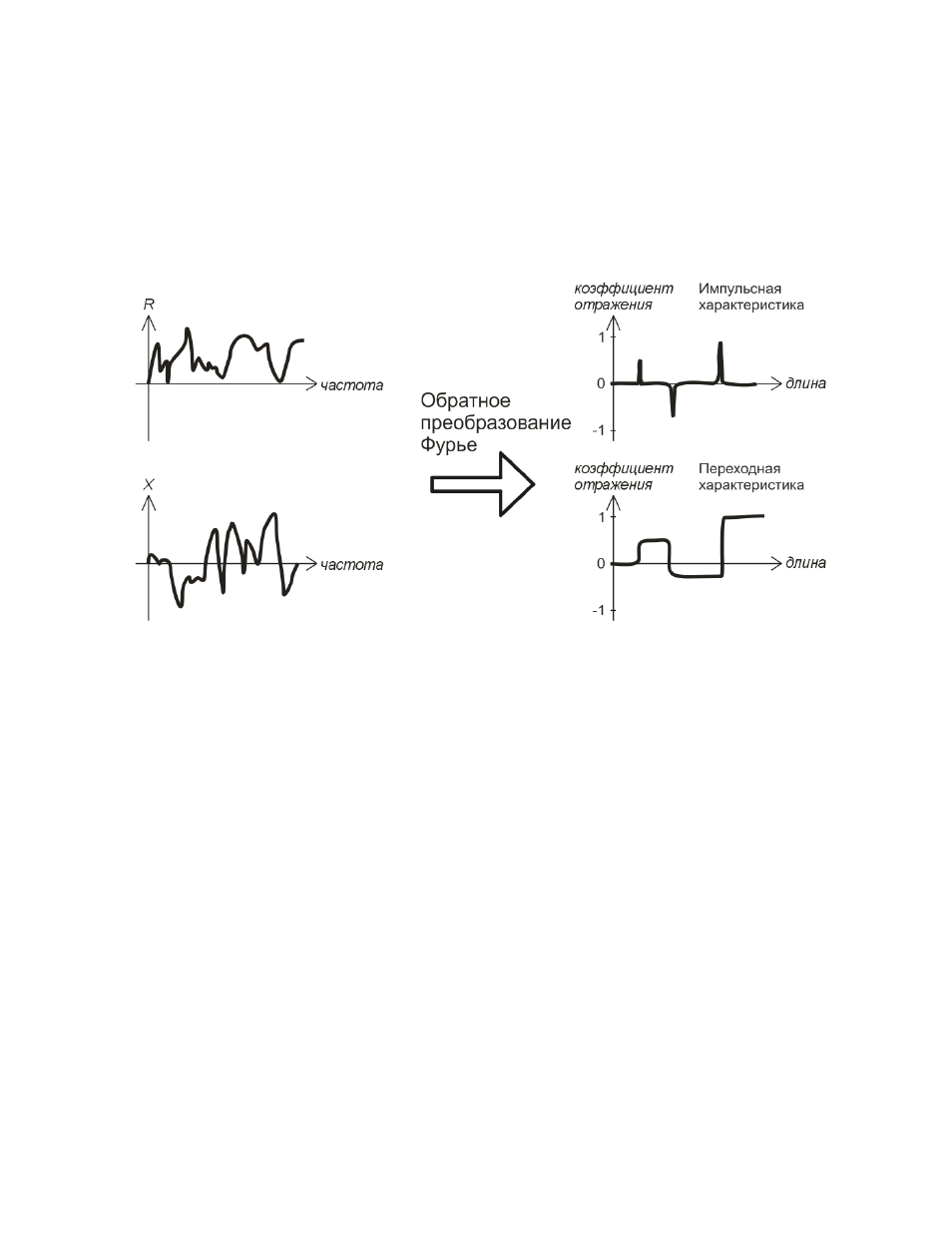

Сначала проводится измерение R и X (действительной и мнимой части
импеданса) во всем диапазоне частот (до 230 МГц). Затем используется обратное
преобразование Фурье. В результате вычисляется импульсная и переходная
характеристики линии передачи.
Вертикальная ось полученных графиков отображает коэффициент отражения:
Γ=-1 для короткозамкнутой линии, 0 для согласованной линии (Z
Load
=Z
0
), или
+1 для разомкнутой линии. При известном коэффициенте укорочения кабеля,
горизонтальная ось показывается в единицах длины.
На этих графиках могут быть показаны как одиночные, так и множественные
неоднородности. График импульсной характеристики лучше всего подходит
для измерения расстояния, в то время как график переходной характеристики
помогает в нахождении причины неисправности.
На следующей странице приведены примеры графиков переходной
характеристики.
