6. Режим анализа линий передач
[Только для RigExpert AA-230PRO]
6.1. Теория
Анализаторы линий передач – это электронные приборы, используемые для
поиска неисправностей в кабелях.
В линию передачи посылают короткий электрический импульс, затем наблюдают
отраженный импульс (эхо). Зная временную задержку между этими импульсами,
а также скорость света и коэффициент укорочения кабеля, вычисляют расстояние
до неисправности, а амплитуда и форма отраженного импульса позволяет судить
о ее характере.

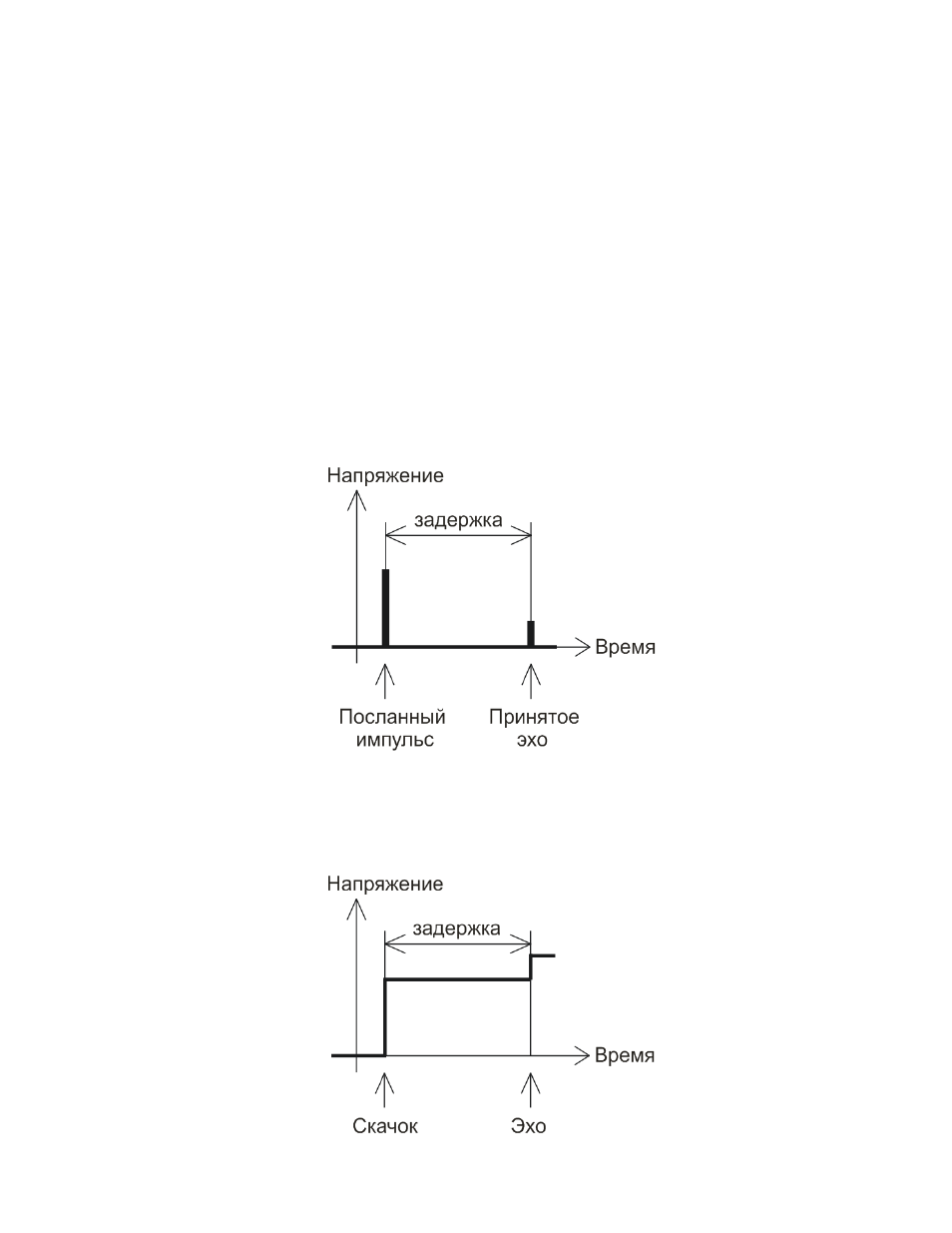

Импульсная характеристика:
Вместо короткого импульса может быть использован скачок напряжения.
Переходная характеристика:
