19
конденсаторов или 25…100 Ом для индуктивностей. При необходимости
измените диапазон сканирования и повторите измерение.
[RigExpert AA-520
отображает абсолютное значение реактивной составляющей]
3.
Переключитесь в режим «все параметры» и считайте искомые значения C
или L с дисплея.

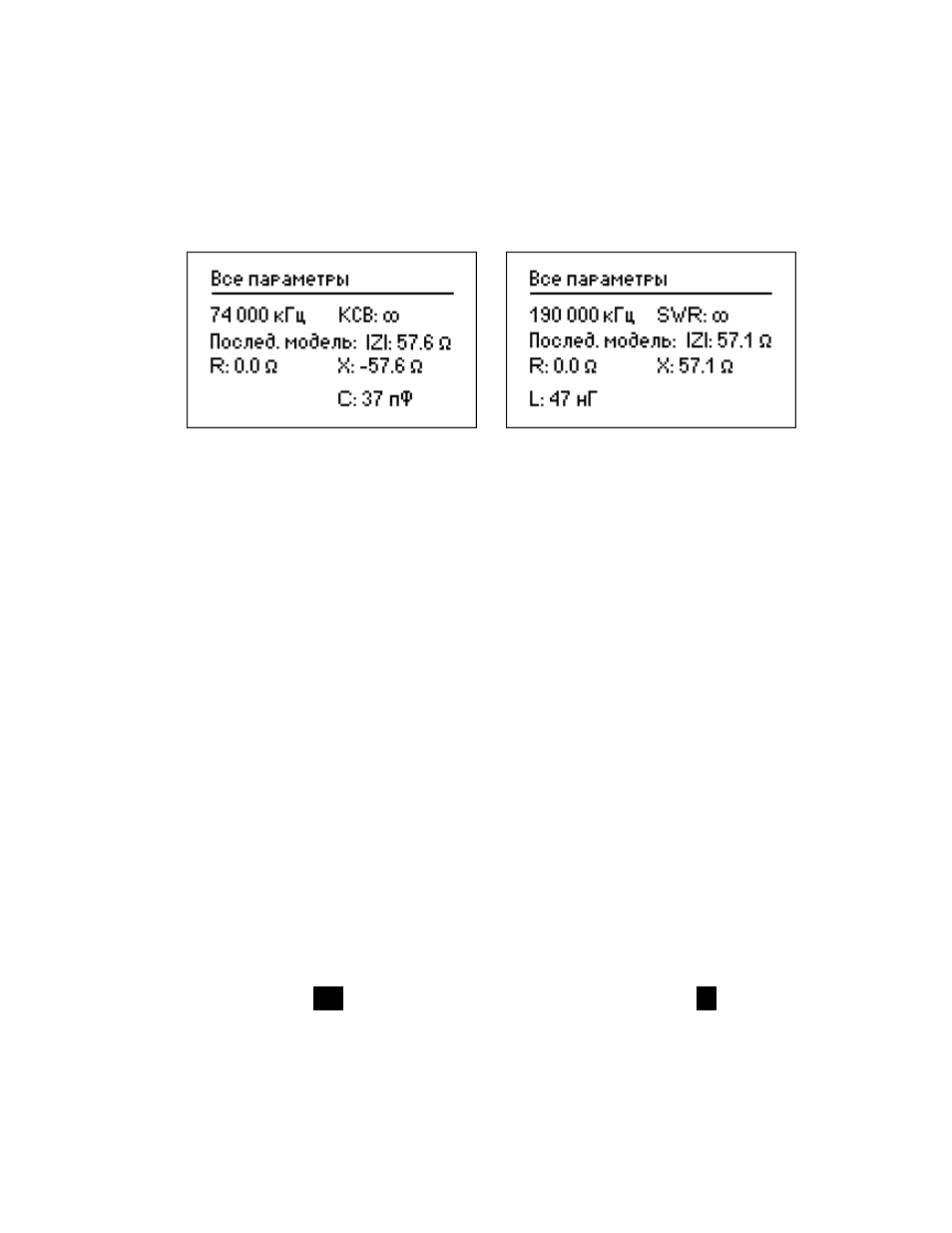

Пример 1: Пример 2:
Неизвестный конденсатор Неизвестная катушка индуктивности
[
Поскольку RigExpert AA-520 не определяет знак реактивной составляющей, значения
емкости и индуктивности выводятся на экран одновременно.]
5.3.2. Трансформаторы
Анализаторы RigExpert могут быть использованы для проверки высокочастотных
трансформаторов. Подключите 50-омный резистор ко вторичной обмотке
трансформатора (для трансформаторов с отношение витков 1:1) и используйте
режим графика КСВ или графика R,X для проверки амплитудно-частотной
характеристики трансформатора. Для трансформаторов с другим отношением
витков в обмотках используйте резисторы соответствующего сопротивления.
5.4. Генератор сигналов ВЧ
Уровень выходного сигнала анализаторов - около +10 дБм для RigExpert AA-
230/230PRO и около +5 дБм для RigExpert AA-520 (на 50-омной нагрузке),
поэтому такой анализатор с успехом может быть использован в качестве
источника сигнала высокой частоты. Включите режим КСВ или режим «все
параметры», нажав
ok
для запуска генератора, а затем кнопку
2
для генерации
непрерывного сигнала ВЧ.
