Можно изменить физические размеры простых антенн (например, диполя), зная
частоту их резонанса, а также желаемую частоту настройки.
Более сложные антенны содержат больше элементов настройки (включая
катушки индуктивности, фильтры-пробки и т.п.), поэтому настроить их с
помощью простого расчета не удастся. Вместо этого можно использовать режим
измерения КСВ или режим «все параметры» антенного анализатора для того,
чтобы постоянно видеть результат измерений в процессе подстройки различных
элементов антенны.
Для многодиапазонных антенн удобно использовать режим МультиКСВ. Он
позволяет увидеть, как каждый из подстроечных элементов антенны (например,
подстроечный конденсатор, катушка индуктивности или же физическая длина
элементов антенны) влияет на КСВ на нескольких различных частотах.
5.2. Коаксиальные линии
5.2.1. Разомкнутый или короткозамкнутый кабель
Разомкнутый кабель Короткозамкнутый кабель

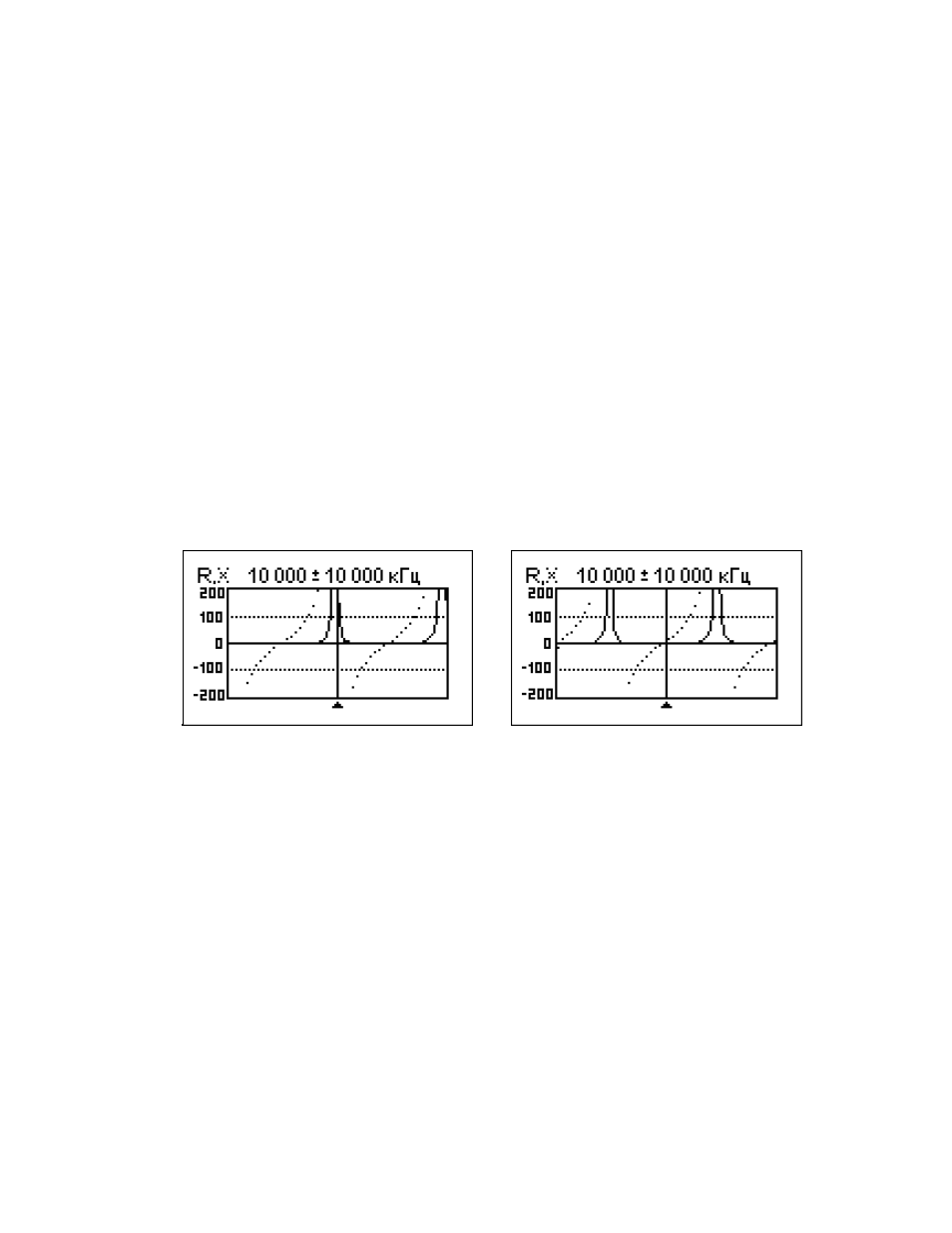

На этих снимках экрана анализатора показаны графики R,X для отрезка кабеля с
разомкнутым концом, а также с короткозамкнутым концом. Резонансная
частота - это точка на графике где X (реактивная составляющая) равна нулю:
• Для кабеля с разомкнутым концом резонансные частоты соответствуют
(слева-направо) 1/4, 3/4, 5/4, и т.д. длины волны в этом кабеле;
• Для короткозамкнутого кабеля, эти точки расположены на 1/2, 1, 3/2, и т.д.
длины волны.
[RigExpert AA-520 отображает абсолютное значение реактивной составляющей]
5.2.2. Измерение длины кабеля
Расположение резонансных частот зависит от длины кабеля и коэффициента
укорочения.
