18
Пример 1: 6.5 МГц - максимум., 12.25 МГц - минимум.
Пример 2: 13.25 МГц - максимум., 29.5 МГц - минимуи.
4.
Переключите анализатор в режим «все параметры», определите точное
значение R на найденных ранее частотах.
Пример 1: 54.4 Ом - максимум., 51.1 Ом - минимум.
Пример 2: 75.2 Ом - максимум, 52.1 Ом - минимум.
5.
Вычислите квадратный корень из произведения этих двух значений.
Пример 1: корень (54.4 · 51.1) = 52.7 Ом
Пример 2: корень (75.2 · 52.1) = 62.6 Ом
5.3. Измерение параметров других элементов
Несмотря на то, что анализаторы RigExpert предназначены для работы с
антеннами и антенно-фидерными трактами, они с успехом могут быть
использованы для измерения параметров других элементов высокочастотных
цепей.
5.3.1. Конденсаторы и катушки индуктивности
Анализаторы RigExpert способны измерять емкости от нескольких пикофарад до
0.1 мкФ и индуктивности от нескольких наногенри до 100 мкГн.
Соединяйте измеряемый элемент с разъемом анализатора как можно более
короткими проводами:
1.

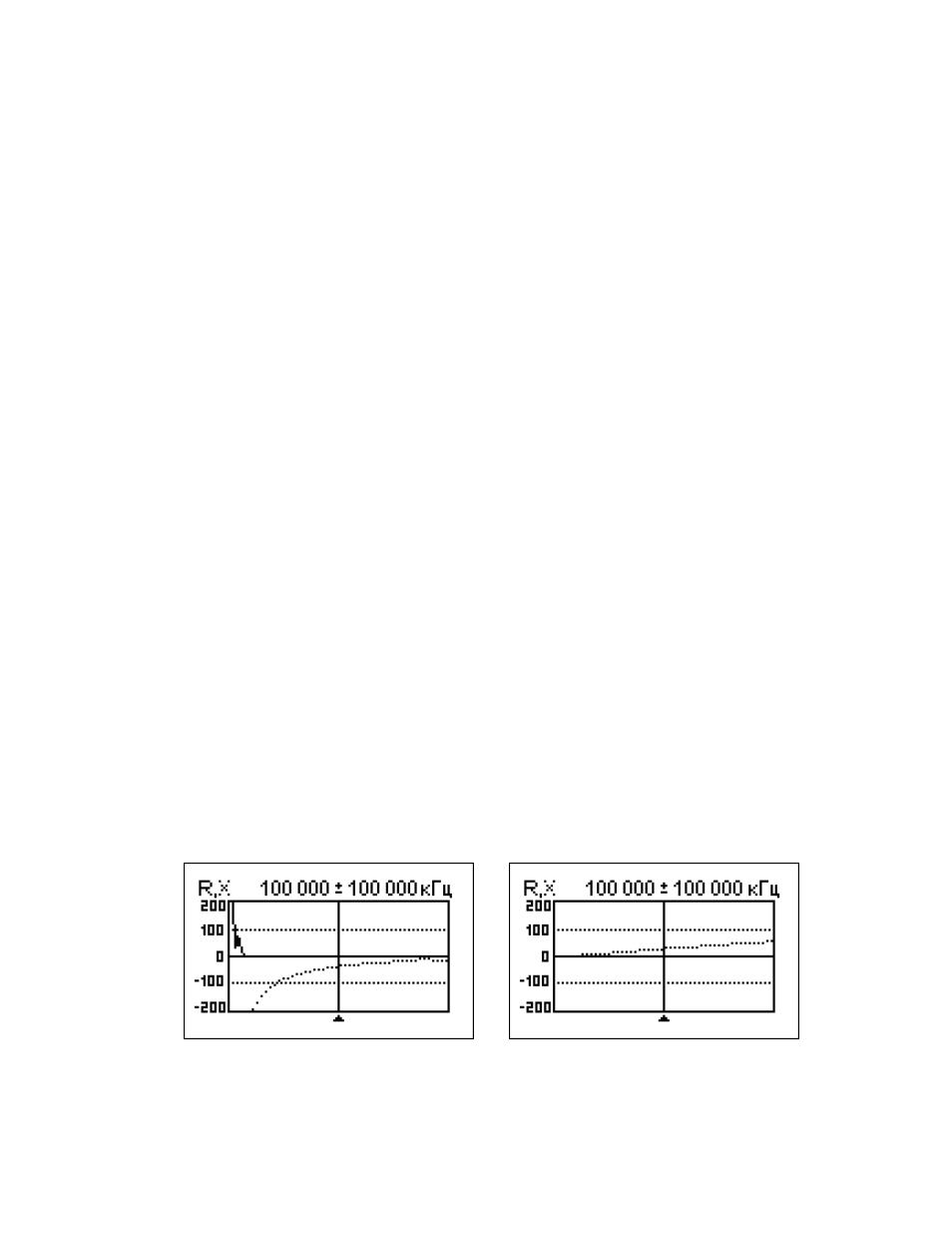

Переключитесь в режим графика R,X и выберите полный диапазон
сканирования. Постройте график.
Пример 1: Пример 2:
Неизвестный конденсатор Неизвестная катушка индуктивности
2.
Используя клавиши «влево» и «вправо», выберите такую частоту, на
которой параметр X находится в диапазоне -25…-100 Ом для
