Инструкция по эксплуатации Standard Horizon CVP-550
Страница 8
Морской
GPS
картплоттер
с
УКВ
радиостанцией
STANDARD HORIZON
ООО
"
КОМПАС
-
Р
"
(495) 956-13-94
2.3.
ПОДКЛЮЧЕНИЯ
.
В
CPV550
имеются
кабели
и
разъёмы
для
подключения
источника
питания
,
Интеллектуальной
WAAZ
ан
-
тенны
,
опционального
рыбообнаружителя
FF520,
Радаров
и
Устройств
NMEA –
таких
как
:
УКВ
радиостан
-
ции
,
цифровые
инструменты
и
автопилоты
,
как
показано
на
рисунке
.
2.3.0.

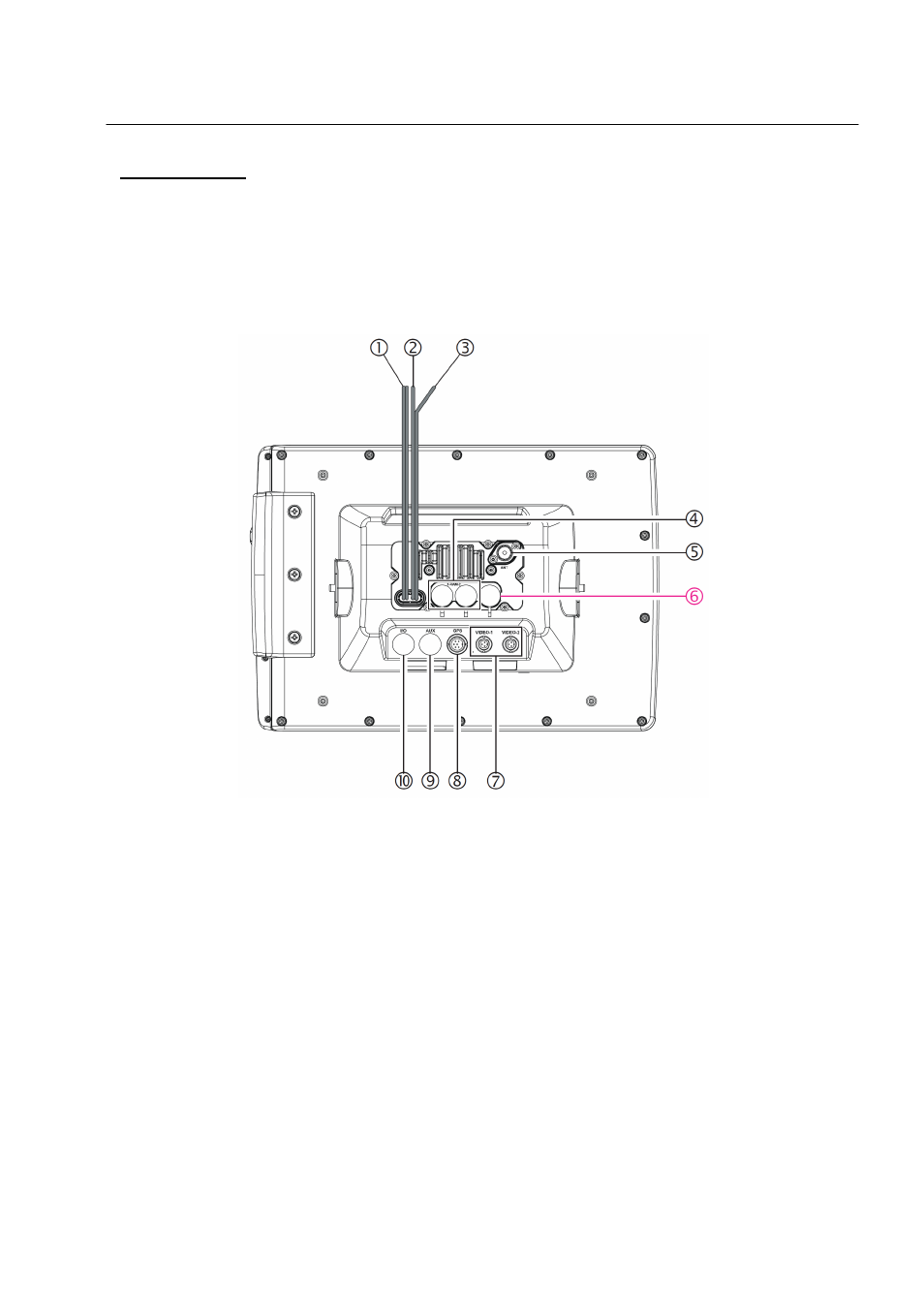

Разъёмы
Задней
Панели
.
1.
Кабель
питания
DC
Подключение
радиостанции
к
источнику
12
В
постоянного
тока
.
2.
Мегафон
.
Для
подключения
220SW, 240SW
или
любого
другого
4-
х
омного
30
ваттного
усилителя
с
громкоговори
-
телем
.
3.
Внешний
громкоговоритель
.
Можно
подключить
MLS-300, MLS-310
или
любой
другой
8-
ми
омный
6-
ти
ваттный
дополнительный
громкоговоритель
.
4.
Подключение
дополнительных
микрофонов
.
Сюда
подключаются
дополнительные
RAM+
микрофоны
или
трубки
VH-310.
5.
Разъём
УВ
Антенны
.
Для
подключения
антенны
к
радиостанции
.
Используйте
только
морские
УКВ
антенны
с
импедансом
50
Ом
.
