5.
Перемещая
джойстик
вверх
-
вниз
произведите
желаемые
установки
и
нажмите
[ENT].
6.
Нажмите
[CLR]
для
выхода
из
режима
редактирования
.
13.7.
СТРАНИЦА
ДАННЫХ
NMEA.
Страница
данных
NMEA
бывает
весьма
полезна
,
когда
необходимо
удостовериться
,
что
внешнее
устройст
-
во
передаёт
на
картплоттер
данные
NMEA.
Также
эта
страница
используется
,
если
необходимо
проверить
наличие
сигнала
на
выходах
NMEA
картплоттера
,
подключённых
к
внешнему
устройству
.
Например
:
УКВ
радиостанция
подключена
,
но
не
отображает
GPS
координаты
.
Обычно
радиостанции
подключаются
к
зелёному
и
коричневому
проводам
.
Чтобы
убедиться
,
что
картплоттер
передаёт
данные
:
1.
На
странице
Карты
нажмите
[MENU]
и
джойстиком
выделите
NMEA DISPLAY.
Нажмите
[ENT].
2.
Джойстиком
выделите
DATA
и
нажмите
[ENT].
3.
Подключите
синий
провод
от
картплоттера
к
месту
соединения
коричневого
провода
и
провода
от
УКВ
радиостанции
.
Дисплей
примет
вид
,
как
на
картинке
далее
.
13.8.
СТРАНИЦЫ
ГРАФИКОВ
ГЛУБИНЫ
,
СКОРОСТИ
ВЕТРА
,
ТЕМПЕРАТУРЫ
и
КУРСА
.
При
подключении
к
GPS
картплоттеру
дополнительно
рыбообнаружителя
FF520,
Эхолота
,
Измерителя
ско
-
рости
/
Направления
ветра
,
спидометра
с
термометром
,
имеющих
выход
NMEA,
картплоттер
может
отобра
-
жать
графики
–
тенденции
изменения
измеряемых
величин
.
Для
выбора
страницы
тренда
:
1.
Нажмите
[MENU].
Выберите
джойстиком
NMEA DISPLAY
и
нажмите
[ENT].
2.
Выберите
один
из
пунктов
: DEPTH TREND, WIND SPEED TREND, TEMP TREND
или
SOG TREND
и
на
-
жмите
[ENT].

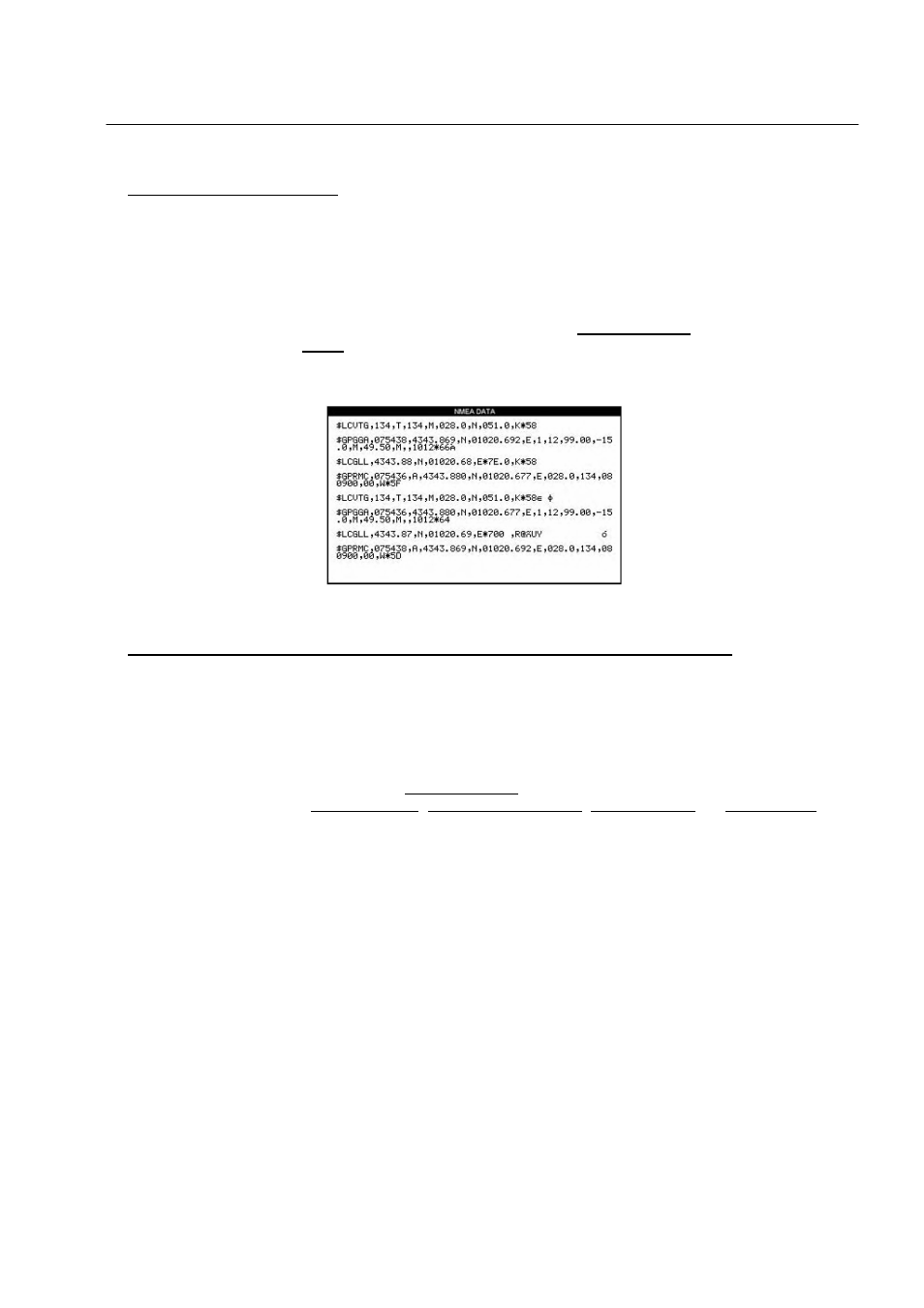

Рис
. 13.7. –
Страница
данных
NMEA
