Инструкция по эксплуатации Standard Horizon CVP-550
Страница 10
Морской
GPS
картплоттер
с
УКВ
радиостанцией
STANDARD HORIZON
ООО
"
КОМПАС
-
Р
"
(495) 956-13-94
2.3.4.
Опция
:
дополнительная
вторая
УКВ
станция
.
Установка
.
CPV550
допускает
использование
до
2-
х
дополнительных
RAM+
микрофонов
или
трубок
VH-310
для
уда
-
лённого
управления
радиостанцией
, DSC
и
Сигналами
бедствия
.
К
тому
же
CPV550
может
работать
,
как
полнофункциональный
интерком
.
1.
Подключите
восьмиштырьковый
разъём
соединительного
кабеля
одного
из
RAM+
микрофонов
или
трубок
VH-310
к
задней
панели
CPV550
и
заверните
накидную
гайку
.
2.
Согласно
Рис
. 3
проделайте
в
стене
отверстие
диаметром
30
мм
и
просуньте
в
него
соединительный
кабель
.
Наденьте
шайбу
и
подключите
коннектор
кабеля
к
монтажной
базе
с
помощью
гайки
.
3.
Просверлите
четыре
отверстия
диаметром
2
мм
в
стене
и
с
помощью
четырёх
винтов
установите
Мон
-
тажную
базу
.
4.
Наденьте
резиновый
колпачок
на
гайку
.
Установка
на
этом
завершена
.
5.
Провода
для
внешнего
динамика
встроены
в
соединительный
кабель
.
Подключите
любой
8-
ми
омм
-
ный
внешний
громкоговоритель
. RAM+
или
трубка
VH-310,
подключённые
к
этому
кабелю
,
могут
регу
-

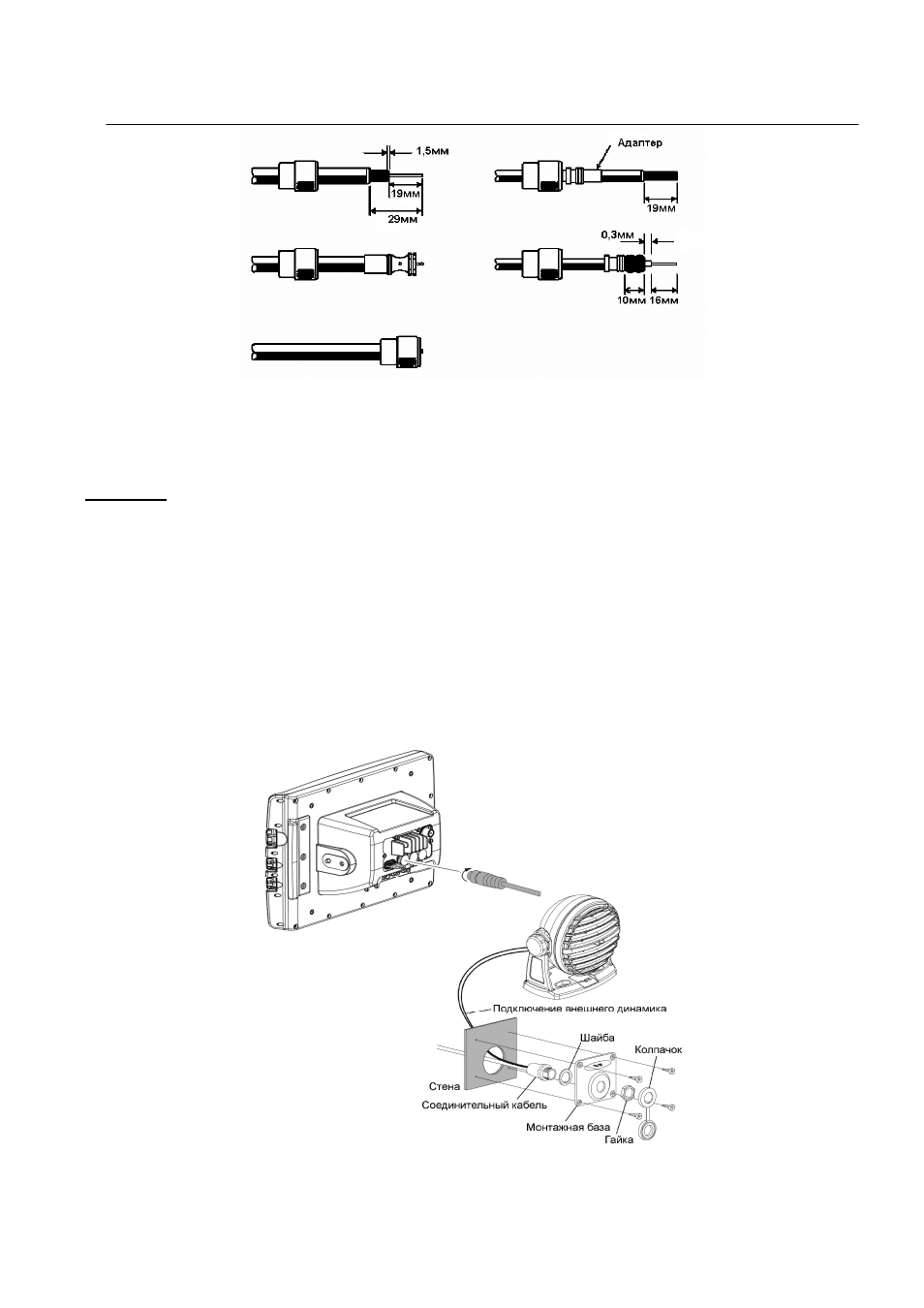

Установка
разъёма
на
ВЧ
кабелькабель
