Инструкция по эксплуатации Standard Horizon CVP-550
Страница 23
Морской
GPS
картплоттер
с
УКВ
радиостанцией
STANDARD HORIZON
ООО
"
КОМПАС
-
Р
"
(495) 956-13-94
5.0.
ФУНКЦИИ
ДАННЫХ
.
В
этой
главе
рассматриваются
новые
функции
,
связанные
с
файлами
данных
карт
MAX (
например
,
карто
-
графия
и
связанные
данные
)

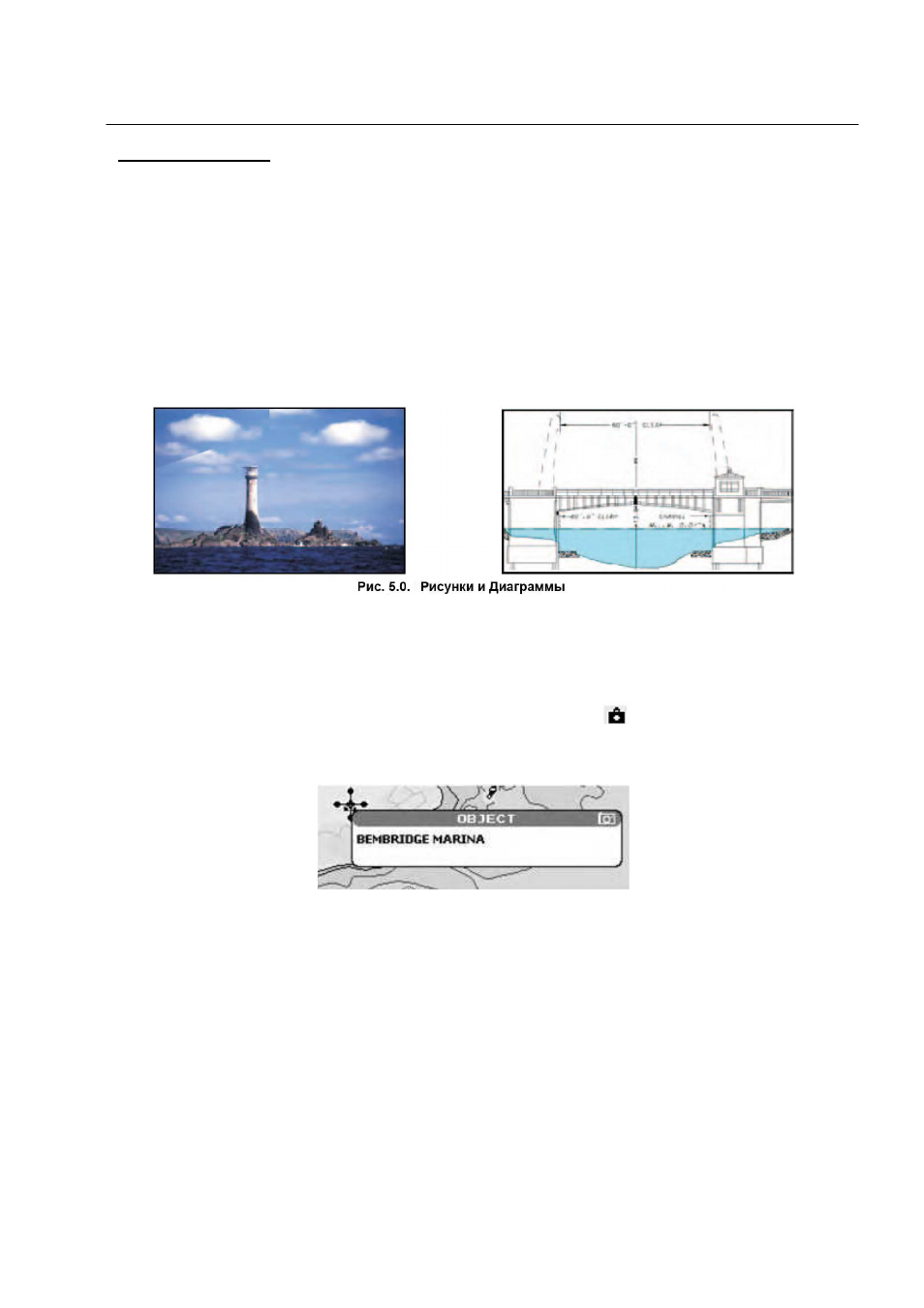

5.0.
Рисунки
и
Диаграммы
.
Использование
карт
данных
C-MAP
делает
возможным
отображение
на
экране
картплоттера
рисунков
и
диаграмм
.
Рисунки
обычно
используются
для
облегчения
визуальной
идентификации
картографических
объектов
или
мест
на
карте
:
это
может
быть
ландшафт
возле
порта
,
формы
моста
или
буя
и
т
.
п
.
На
некоторые
объекты
,
такие
,
как
мосты
,
рисунки
могут
быть
ассоциированы
с
Диаграммами
.
На
диаграмме
могут
быть
представлены
дополнительные
данные
об
объекте
,
такие
,
как
схема
объекта
и
его
характеристи
-
ки
–
длина
,
высота
,
тип
моста
ит
.
д
.)
Рисунки
или
диаграммы
могут
быть
мультимедийными
объектами
или
быть
ассоциированными
с
групповы
-
ми
картографическими
объектами
,
такими
,
как
морской
порт
.
5.1.0.
Как
просмотреть
рисунки
и
диаграммы
мультимедийного
объекта
.
Они
отображаются
на
Странице
карты
,
в
сопровождении
значка
камеры
.
Наведите
курсор
на
Значок
камеры
.
Вы
получите
быструю
информацию
об
объекте
.
В
верхней
части
окна
тоже
будет
значок
камеры
.
Рис
. 5.0.0
а
.
Пример
Быстрой
информации
по
мультимедийному
объекту
