2.10.
ПОДКЛЮЧЕНИЕ
БАТАРЕИ
.
ПРЕДУПРЕЖДЕНИЕ
:
Подключение
питания
в
обратной
полярности
выведет
радиостанцию
из
строя
!
1.
Подключите
красный
провод
питания
к
Положительному
полюсу
13,8
В
источника
постоянного
тока
,
а
Чёрный
провод
–
к
отрицательному
("
Земле
").
2.
Крайне
желательно
,
чтобы
после
установки
сертифицированным
морским
техническим
персоналом
были
измерены
выходная
мощность
радиостанции
и
КСВ
антенны
.

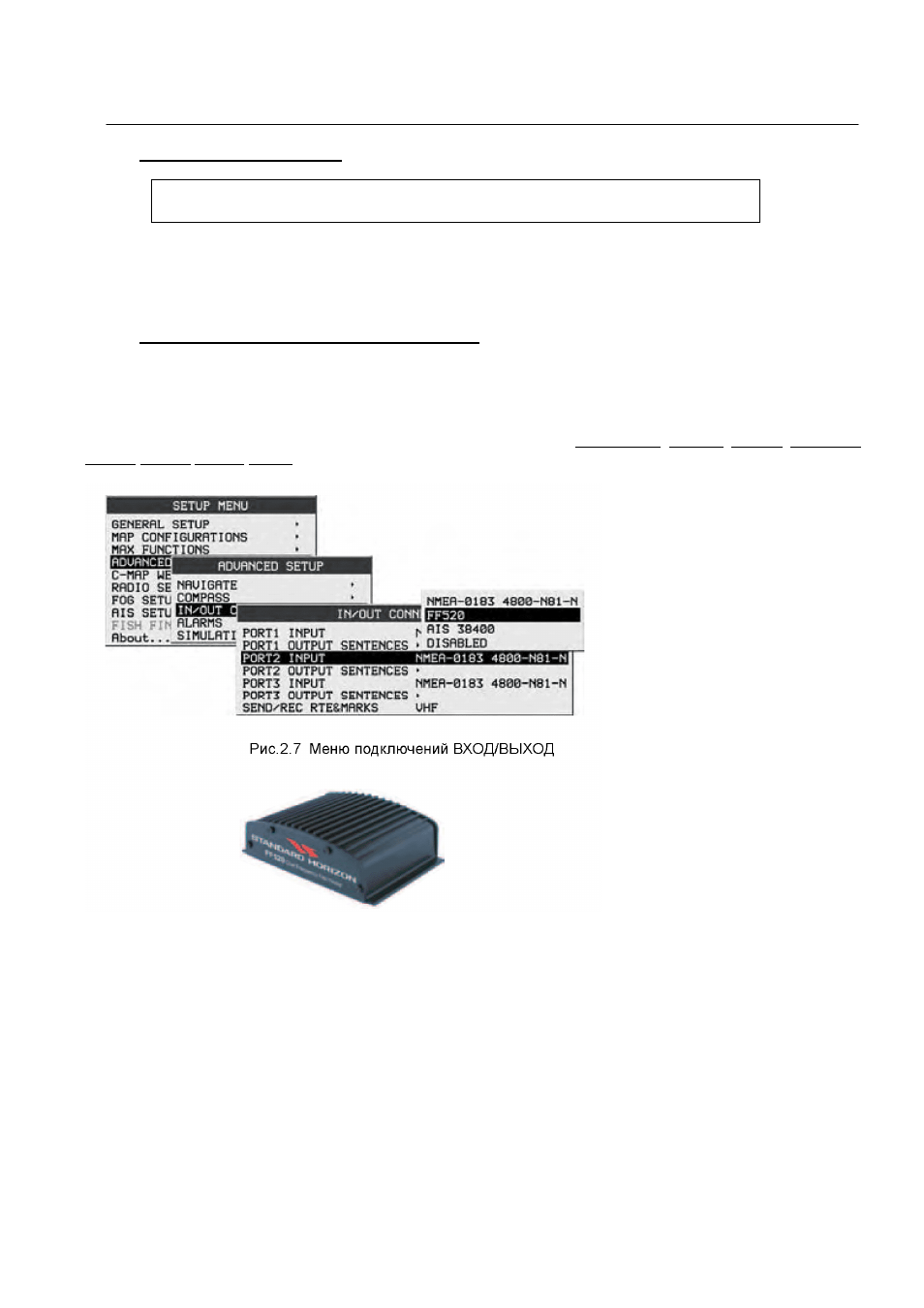

2.11.
ДОПОЛНИТЕЛЬНЫЙ
РЫБООБНАРУЖИТЕЛЬ
.
STANDARD HORIZON
выпускает
опциональный
рыбообнаружитель
,
под
индексом
FF520.
По
вопросам
под
-
ключения
рыбообнаружителя
,
пожалуйста
,
обратитесь
к
Руководству
пользователя
на
FF520.
При
подключённии
FF520
тип
входного
Порта
№
2
должен
быть
изменен
на
"FF520".
Для
этого
нажмите
кнопку
[MENU]
два
раза
,
джойстиком
последовательно
выберите
ADVANCED SETUP, IN/OUT CONNEC-
TIONS, PORT2 INPUT, FF520.
