Процедура для трубки VH-310.
1.
Нажмите и удерживайте кнопку [CALL(MENU)]
2.
Кнопками [S] и [T] выберите RADIO SETUP
3.
Нажмите кнопку [ENT]
4.
Нажимайте кнопку [S], пока не появится "EXT SPEAKER" и нажмите кнопку [ENT]
5.
Кнопками [S] и [T] выберите "oF" (внешний громкоговоритель выключен) или "on"
(внешний громкоговоритель включён).
6.
Нажмите кнопку [ENT] для сохранения выбора
7.
Нажмите кнопку [16/9] для выхода из этого режима.
2.3.5. Подключение устройств NMEA.
Замечание:
CPV350 посылает разнообразные последовательности сигналов на NMEA устройства. Цвета
выводов NMEA - коричневый и белый, общий провод – зелёный. Если Вы подключили какое-либо
устройство согласно приведённой ниже диаграмме, но имеете необходимость подключения
дополнительных устройств, Вы можете запараллелить белый или коричневый провод.
№ вывода
Цвет
провода
Описание
Пример подключения
Дополнительная информация
1. Чёрный
Не подключен
2. Красный
Не подключен
3. Зелёный
Общий
Общий
4. Синий
Вход NMEA Порт1
К Выходу Устройства
NMEA
По умолчанию NMEA0183
5. Коричневый
Выход NMEA Порт1
К Входу Устройства
NMEA
По умолчанию NMEA0183 с GLL, RMB,
RMC и XTE последовательностями
6. Серый
Вход NMEA Порт2
К Выходу Устройства
NMEA
По умолчанию NMEA0183*
7. Белый
Выход NMEA Порт2
К Входу Устройства
NMEA
По умолчанию NMEA0183 с GLL, RMB,
RMC и XTE последовательностями
8. Жёлтый
Выход NMEA Порт4
Подключение
автопилота
По умолчанию NMEA0183 с APA, APB,
XTE, COG и BOD последовательностями

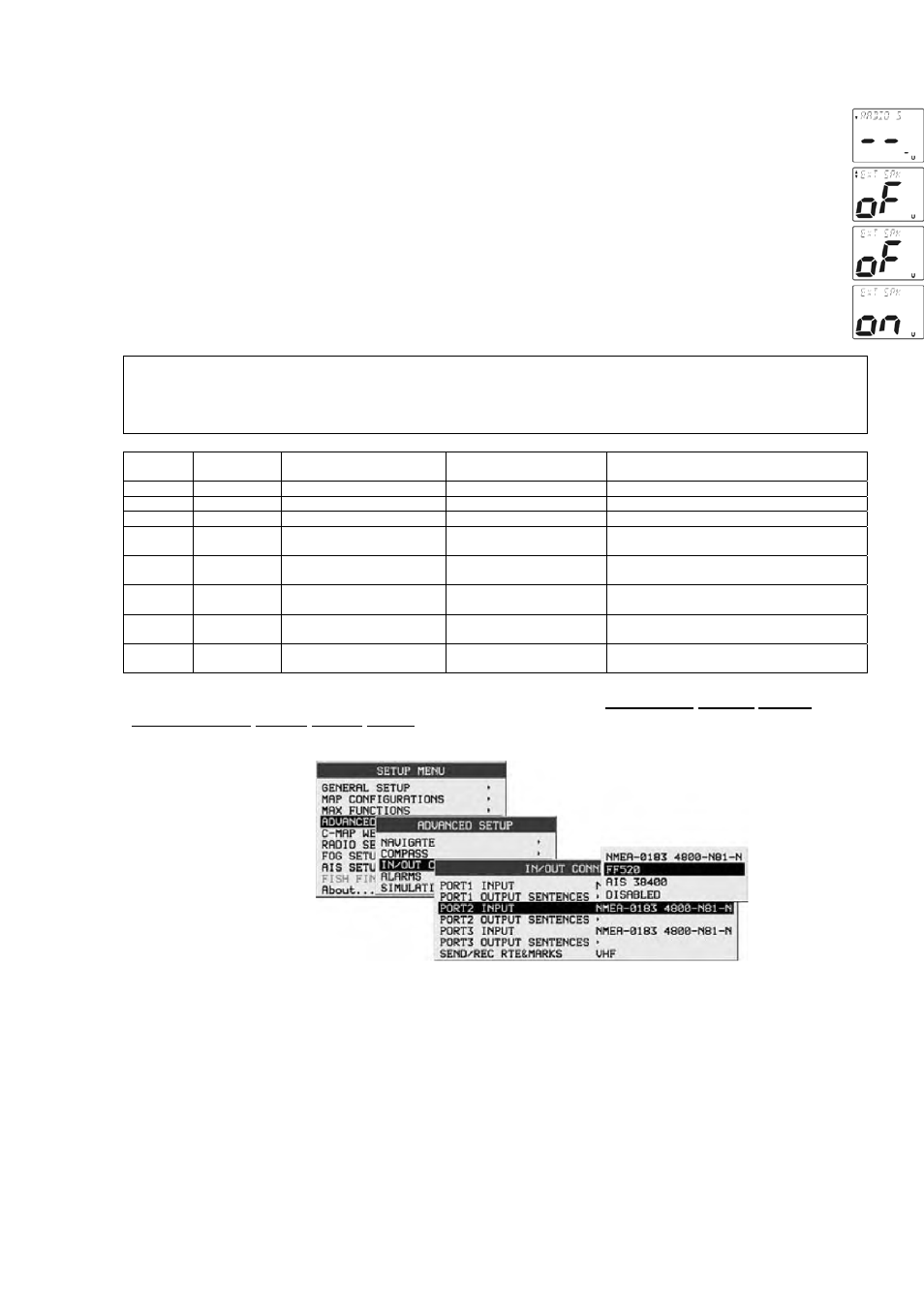

При подключённом FF520 вход порта 2 должен быть изменён на "FF520". Для этого нажмите
дважды кнопку [MENU] и перемещайте джойстик для подсветки ADVANCED SETUP, IN/OUT
CONNECTIONS, PORT2 INPUT, FF520
.
2.3.6. Вывод NMEA на персональный компьютер.
CPV350 может быть подключен к компьютеру для выгрузки Маркеров, Маршрутов и Траекторий во
множество присутствующих на рынке программ. Для приёма и передачи Пользовательских точек
компьютерная программа должна быть способной принимать NMEA WPL и RTE
последовательности.
Рис. 2.3.5. Назначение портов NMEA
