GPS Картплоттер STANDARD HORIZON CVP350
ООО «Компас+Радио» (495)956-13-94
5
Установите штифты на картплоттер и установите прибор на место, введя штифты в просверленные
отверстия.
Закрепите картплоттер прилагаемым крепежом.
ПОДКЛЮЧЕНИЯ.

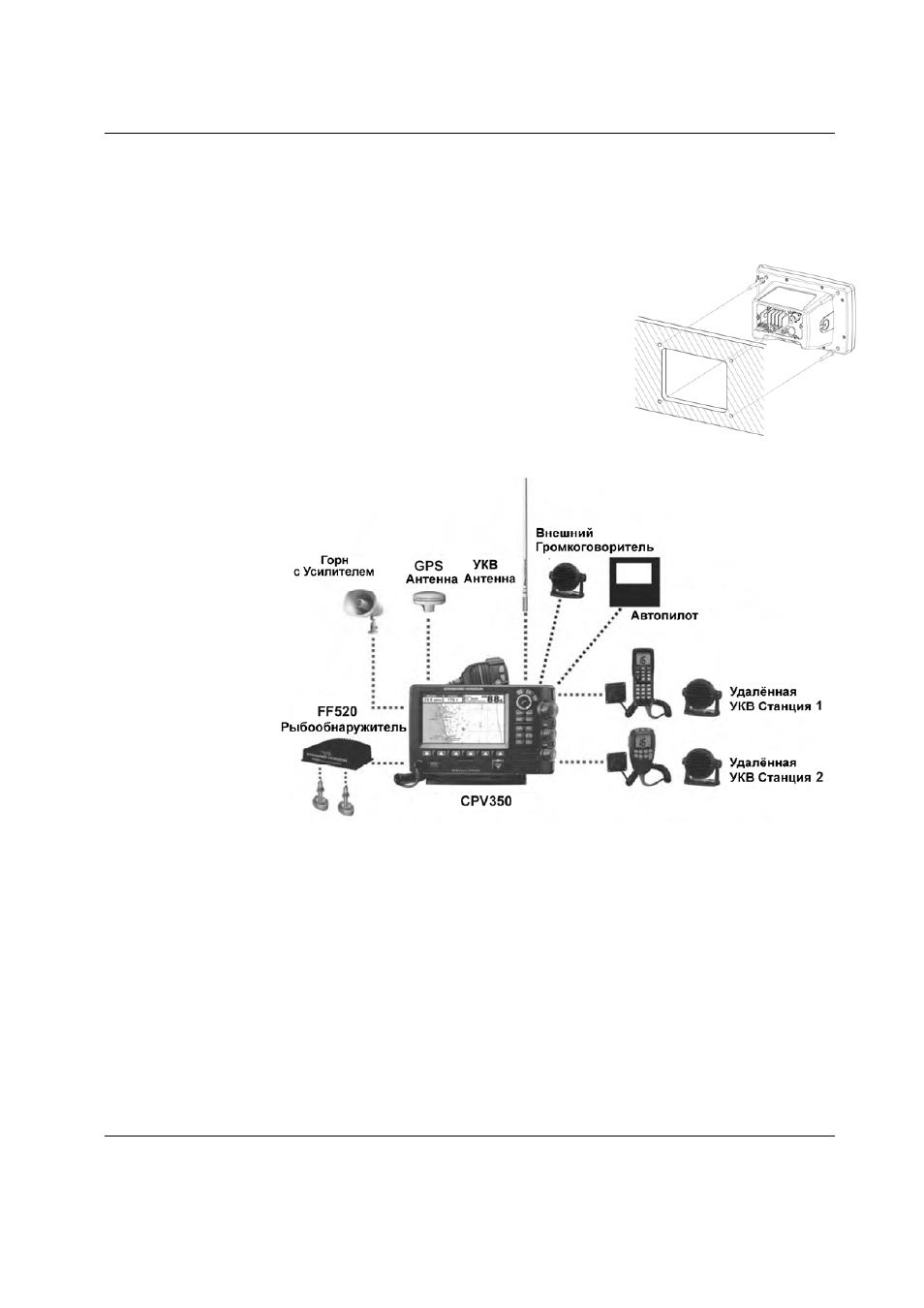

В CPV350 имеются кабели и разъёмы для подключения источника
питания, Интеллектуальной WAAZ антенны, опционального
рыбообнаружителя FF520 и Устройств NMEA – таких как: УКВ
радиостанции, цифровые инструменты и автопилоты, как показано на
рисунке.
РАЗЪЁМЫ ЗАДНЕЙ ПАНЕЛИ.
Разъём УВ Антенны.
Для подключения антенны к радиостанции. Используйте только морские УКВ антенны с сопротивлением
50 Ом.
Подключение удалённых микрофонов.
Сюда подключаются дополнительные RAM+ микрофоны или трубки VH-310.
Разъём для дополнительного оборудования.
Позволяет подключить опциональный рыбообнаружитель FF520, приёмник AIS и другие NMEA
устройства.
GPS антенна.
Для подключения GPS антенны к CPV350. Используйте только GPS антенну, поставляемую с CPV350.
Внешний громкоговоритель.
