Замечание:
Антенный кабель, для упрощения установки, может быть обрезан, а затем сращен.
При этом необходимо защитить кабель от попадания воды и коррозии.
УСТАНОВКА НА ПАНЕЛЬ.
Замечание:
Перед сверлением отверстий рекомендуется расположить антенну в выбранном месте и подключить её к
картплоттеру, чтобы убедиться в нормальном получении сигнала прибором.

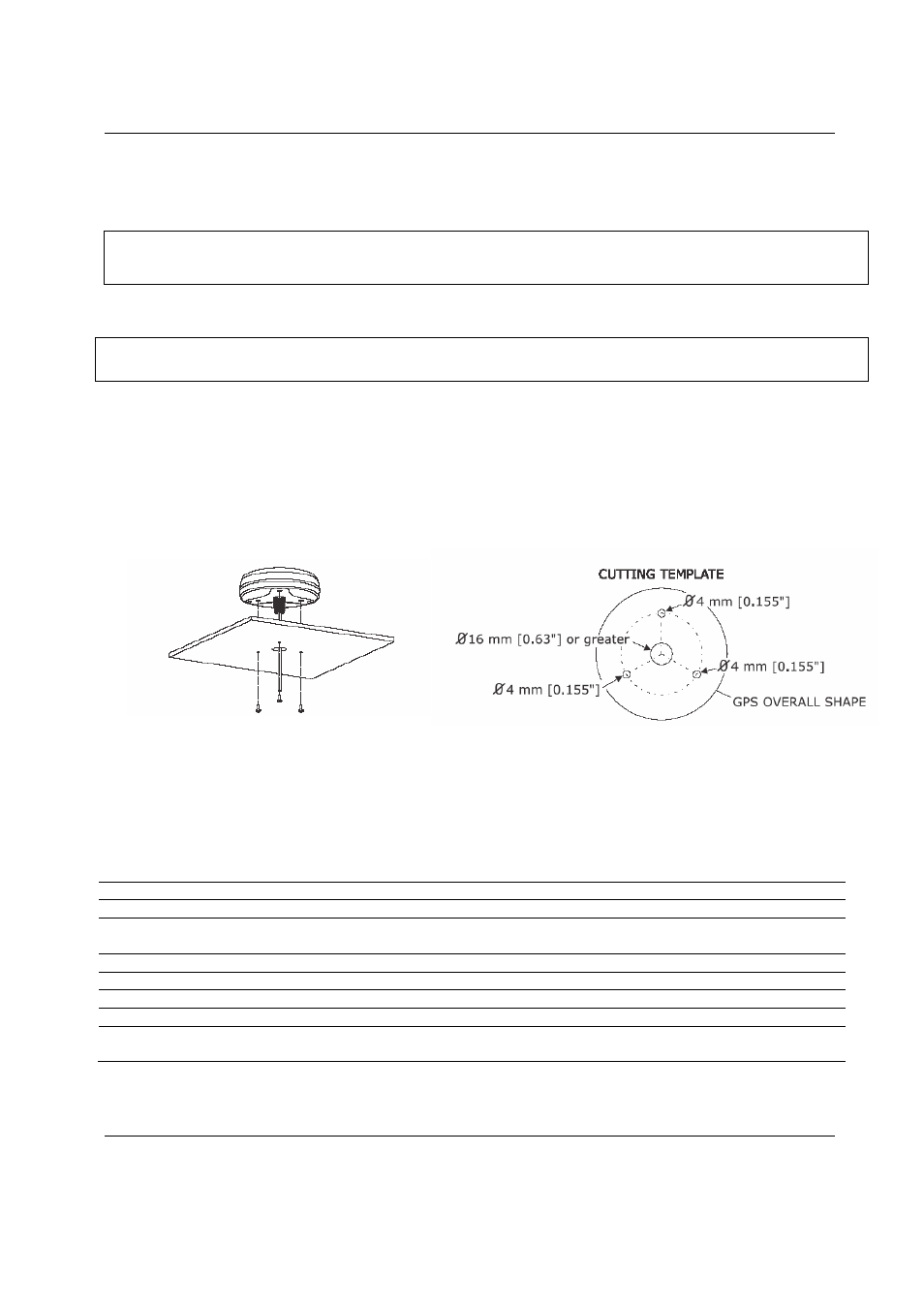

Снимите резьбовое основание с корпуса антенны.
Для упрощения установки к антенне прилагается шаблон.
Приложите шаблон к поверхности, намеченной для установки антенны.
Просверлите 16-ти миллиметровое отверстие и 4-х миллиметровые отверстия.
Пропустите кабель через 16-ти мм отверстие и протяните к картплоттеру.
Нанесите небольшое количество герметика на основание антенны.
Привинтите антенну винтами на размеченное место. Если винты оказались коротки, просто нанесите
больше герметика и приклейте на нём антенну.
2.4.3. Подключение Громкоговорителя с усилителем.
К CPV350 могут быть подключены внешние мощные громкоговорители 220SW или 240SW для
предупреждения других судов или подачи противотуманных сигналов.
ТАБЛИЦА ПОДКЛЮЧЕНИЙ GPS АНТЕННЫ.
Контакт Цвет провода
Описание
Пример подключения
Красный "+"
Батареи
Положительный полюс батареи и красный
провод GPS антенны.
Зелёный
Вход NMEA
Интеллектуальный GPS вход
Коричневый
Выход NMEA
Интеллектуальный GPS выход
Чёрно-жёлтый
"Земля"
Отрицательный полюс батареи и чёрный
провод GPS антенны
