GPS Картплоттер STANDARD HORIZON CVP350
ООО «Компас+Радио» (495)956-13-94
9
2.3.7. Подключение к последовательному порту ПК.
Контакт разъёма
DB9 ПК Цвет провода CPV350
2 Коричневый
3 Синий
4 Зелёный
2.3.9. Страница данных NMEA
Страница данных NMEA бывает весьма полезна, когда необходимо удостовериться, что внешнее
устройство (например, эхолот) передаёт на картплоттер данные NMEA. Также эта страница
используется, если необходимо удостовериться, что внешнее устройство загружает данные с выхода
картплоттера.
Например: автопилот подключен, но не получает данные NMEA.
Обычно автопилот подключается к зелёному и жёлтому проводам.
Чтобы убедиться, что картплоттер передаёт данные:
Нажмите [MENU] и джойстиком выберите NMEA DISPLAY. Нажмите [ENT].
С помощью джойстика выберите [DATA]. . Нажмите [ENT].

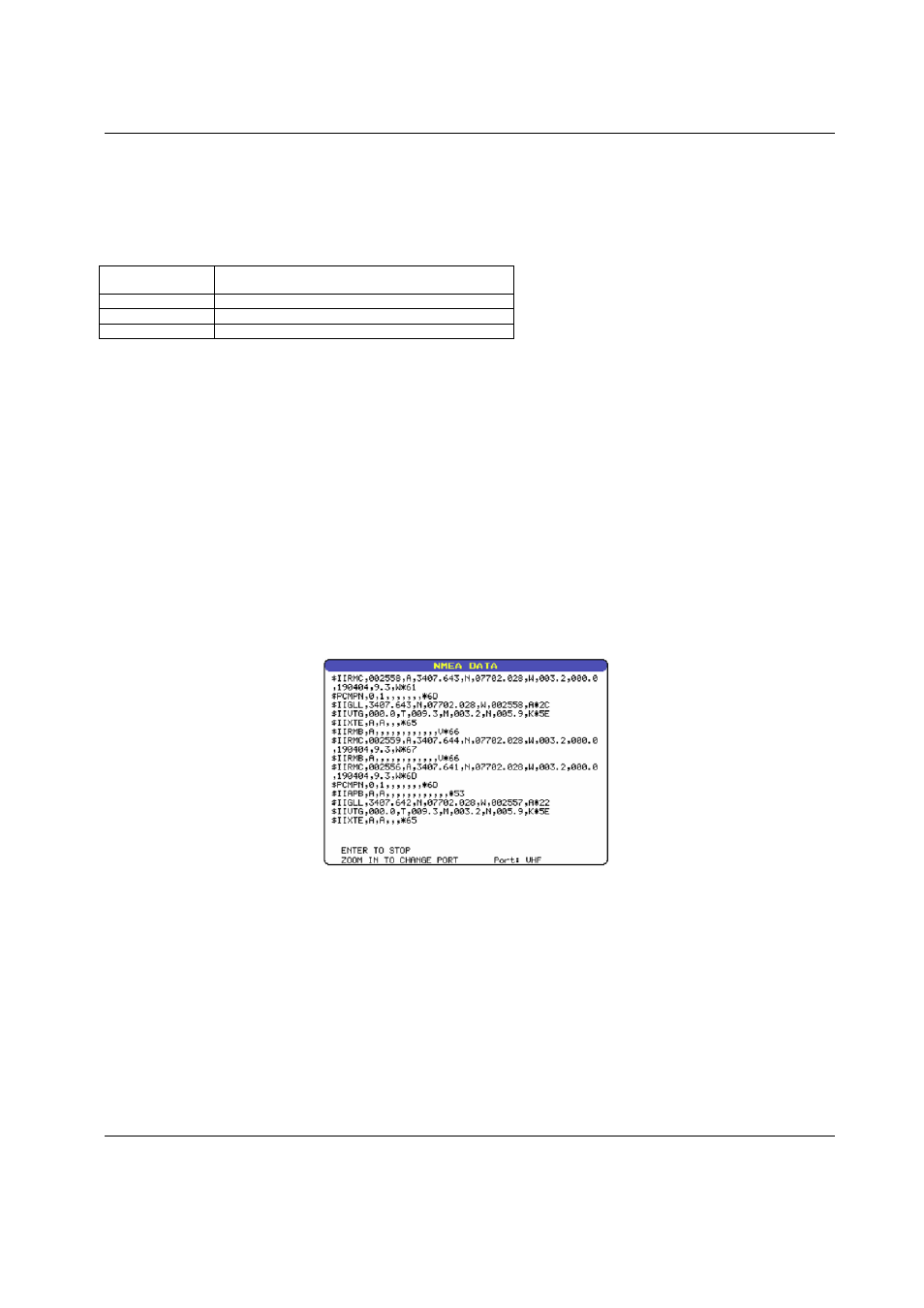

На экран выводится страница NMEA DATA.
Подключите синий провод от картплоттера к месту соединения жёлтого провода и провода от
автопилота. Дисплей примет вид, как на картинке внизу.
Если никакие данные не отображаются, нажмите [ZOOM] и передвиньте джойстик вправо вверх для
смены порта.
МОНТАЖ GPS АНТЕННЫ.
GPS картплоттер комплектуется 12-ти канальной интеллектуальной WAAS антенной. Антенна может
устанавливаться на основании, на консоли или врезаться заподлицо в панель.
Найдите место для установки антенны, в котором ничего не закрывает небо, и расположенное не менее
чем в метре от антенны радара и других передающих антенн. Убедитесь, что в непосредственной
близости от антенны нет никаких серьёзных преград и арматуры, т.к. антенна работает на "прямой
видимости" спутников. Чтобы удостовериться, правильно ли Вы выбрали место, временно смонтируйте
антенну для проверки корректности её работы. При установке поблизости от радара, включите радар
после того, как картплоттер зафиксирует местоположение, и убедитесь, что это не повлияло на
показания прибора (воспользуйтесь страницей Статуса GPS).
На антенне используется гнездо промышленного стандарта (1"-14NF), применяемого на широком спектре
кронштейнов. Антенна завинчивается до прекращения вращения (т.е. до упора).
