Обычно 3-х футовый 3дБ стальной штырь используют на мачтах парусных лодок, более длинный 8-ми
футовый фиберглассовый штырь с усилением 6дБ применяют при необходимости дополнительного
усиления, например, на моторных судах.
7.3. Коаксиальный кабель.
Антенны подключаются к радиостанциям посредством коаксиального кабеля. Бывают различные типы
коаксиальных кабелей, отличающихся по диаметру и конструкции.
Если предполагаемая длина кабеля менее 20 фут., Вам подойдёт кабель RG-58/U. При длине линии, не
превышающей 50 фут. используйте RG-8X, а при ещё более длинных линиях потребуется RG-213/U.
Установка разъема производится в соответствии с рисунком ниже.
Для того чтобы ввести кабель через уплотнители внутрь судна, Вам, возможно? придётся отрезать
оконечный кабельный разъём, а затем вновь припаять его. Делайте это так, как указано в прилагаемых к
разъёму инструкциях. Убедитесь, что все соединения хорошо пропаяны.
2.3.4. Опция: дополнительная вторая УКВ станция.
Установка.
CPV350 допускает использование до 2-х дополнительных RAM+ микрофонов или трубок VH-310 для
удалённого управления радиостанцией, DSC и Сигналами бедствия. К тому же CPV350 может работать,
как полнофункциональный интерком.
Подключите восьмиштырьковый разъём соединительного кабеля одного из RAM+ микрофонов или
трубок VH-310 к задней панели CPV350 и заверните накидную гайку.
Согласно Рис. 3 проделайте в стене отверстие диаметром 30мм и просуньте в него соединительный
кабель. Наденьте шайбу и подключите коннектор кабеля к монтажной базе с помощью гайки.
Просверлите четыре отверстия диаметром 2мм в стене и с помощью четырёх винтов установите
Монтажную базу.
Наденьте резиновый колпачок на гайку. Установка на этом завершена.
Провода для внешнего динамика встроены в соединительный кабель. Подключите любой 8-ми оммный
внешний громкоговоритель. RAM+ или трубка VH-310, подключённые к этому кабелю, могут регулировать
громкость звука.

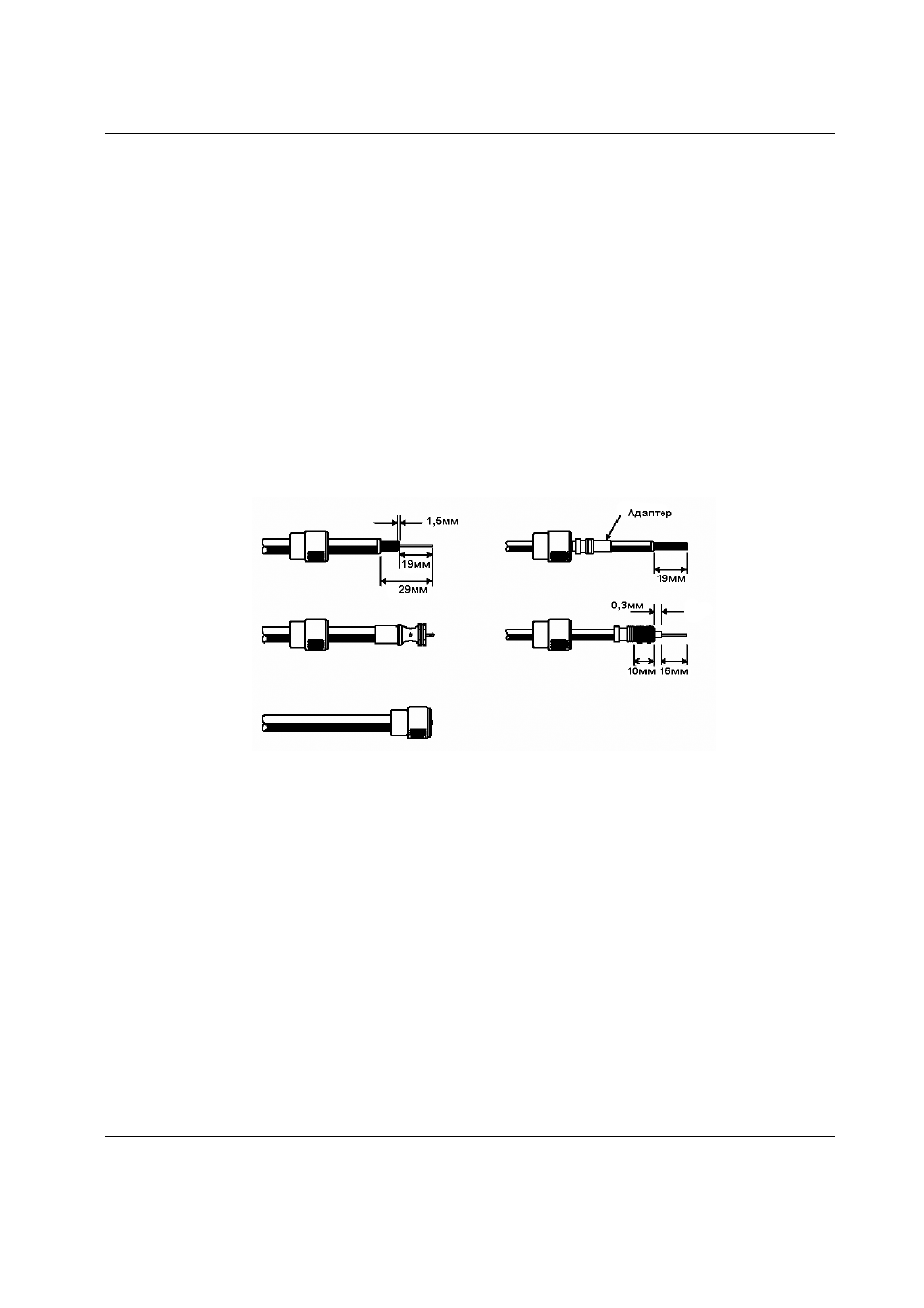

Установка разъёма на ВЧ
