GPS Картплоттер STANDARD HORIZON CVP350
ООО «Компас+Радио» (495)956-13-94
54
Картплоттер может отображать в настраиваемых окнах данных информацию, поступающую с внешних
NMEA устройств. Данные Эхолота, Скорость и Температура воды, Скорость и Направление Ветра,
данные Компаса и Информация GPS могут быть отображены в любом окне. По умолчанию Экран NMEA
состоит из трёх окон. Такой экран полезен при движении к месту назначения, т.к. позволяет сохранять
неизменными значения Курса относительно земли и Склонения.
C внешних NMEA устройств могут быть приняты последовательности форматов: BWC, DSC, DSE, GGA,
GLL, GSA, GSV, HDG, HDM, HDT, RMC, VHW, VTG, DPT, DBT, MTW, VWR, VWT, TLL, WPL, RTE.
Изменение Окон Страницы NMEA.
Нажмите [MENU]. Джойстиком выделите NMEA DISPLAY и нажмите [ENT].
Выделите джойстиком DISPLAY и нажмите [ENT].
Для изменения пяти различных окон перемещайте джойстик вправо/влево.
СТРАНИЦА ДАННЫХ NMEA.
Страница данных NMEA бывает весьма полезна, когда необходимо удостовериться, что внешнее
устройство передаёт на картплоттер данные NMEA. Также эта страница используется, если необходимо
проверить наличие сигнала на выходах NMEA картплоттера, подключённых к внешнему устройству.
Например: УКВ радиостанция подключена, но не отображает GPS координаты.
Обычно радиостанции подключаются к зелёному и коричневому проводам.
Чтобы убедиться, что картплоттер передаёт данные:
Нажмите [MENU] и джойстиком выделите NMEA DISPLAY. Нажмите [ENT].
Джойстиком выделите DATA и нажмите [ENT].
Подключите синий провод от картплоттера к месту соединения коричневого провода и провода от УКВ
радиостанции. Дисплей примет вид, как на картинке далее.

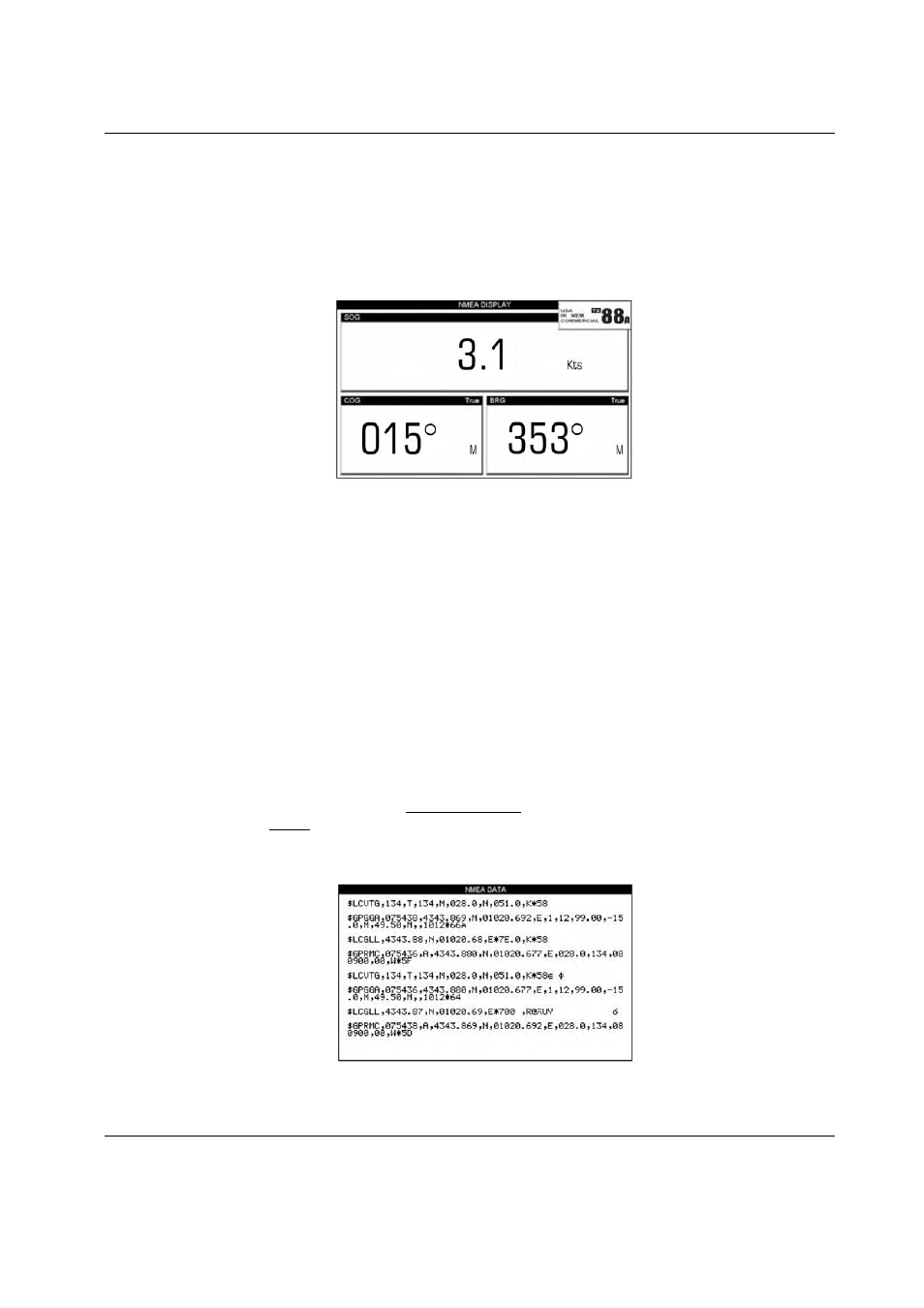

Рис. 13.6. - Экран NMEA
Рис. 13.7. – Страница данных NMEA
