Руководство пользователя для Cybex
9
Около всех остальных тренажеров должно иметься свободное пространство размером 23
дюйма (58 см) в месте доступа к тренажеру.
Среди размеров, приведенных в инструкциях по сборке, которые содержатся в данном
руководстве, имеются максимальные размеры установочной поверхности (используемой).
•
Вблизи места установки не должно быть источников высокой влажности, например, парных,
саун, бассейнов. Данное устройство предназначено для эксплуатации при относительной
влажности от 30 % до 75 %.
Воздействие водяного пара, соединений хлора и/или брома может оказать негативное влияние
на электронные и другие компоненты устройства.
•
Температура в месте эксплуатации должна поддерживаться в диапазоне от 50 °F (10 °C) до
104 °F (40 °C).
Необходимые инструменты
• Шестигранный ключ, 7/32”
• Шестигранный ключ, 1/8”
• Машинное масло средней плотности
• Динамометрический ключ
• Ключ, 3/4”
Процедура сборки
Эта процедура выполняется вдвоем.
Перед сборкой устройства внимательно прочтите и поймите все инструкции. Внимательно проверьте
все компоненты. В случае обнаружения повреждений см. раздел данного руководства «Обслуживание
клиентов». В этом разделе описаны процедуры возврата, замены и повторного заказа деталей.

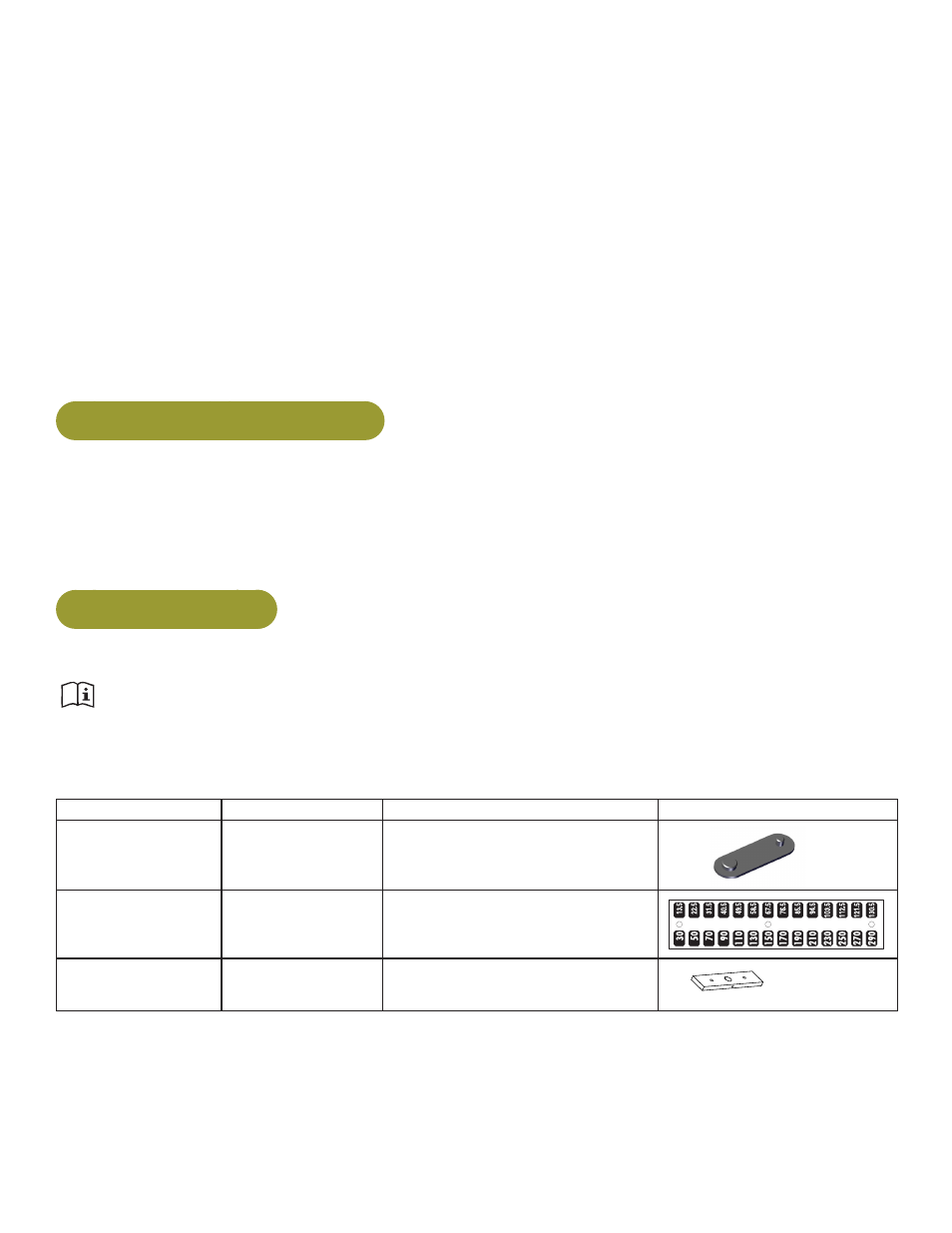

Проверьте наличие деталей по указанному ниже списку
Кол-во
Номер компонента
Описание
Схема
7
12090-322
Подкладка под опору
1
12000-560
Наклейка на табличку весовых
показателей
30-290
125
OWATONNA
MFG. APPR.
TECH. PUBS. APPR.
DATE
DATE
REV.
DWG. NO.
SCALE
SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
SHEET
OF
EXCEPT AS NOTED
GENERAL
TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015
ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR
PARALLEL SHALL BE
SO WITHIN ± 1°
REMOVE ALL BURRS
BREAK SHARP EDGES
.005/.010 R
SURFACE FINISH
INDICATED PER
ANSI B46.1-1985
GENERAL
MACHINING
DIMENSIONS
IN INCHES
DATE
DATE
THIS NOTE REFERS TO ALL PLASTIC PARTS
AND ASSEMBLIES CONTAINING PLASTICS.
RAW MATERIAL AND COMPONENTS ON
SUB-ASSEMBLIES AND ASSEMBLIES MUST
COMPLY WITH EUROPEAN DIRECTIVE
RoHS 2002/95/EC.
REMOVE CARBURIZATION
AND SCALE FROM LASER
AND PLASMA CUT EDGES
12000-560
1:1
9/14/05
REL
DECAL, WT PLATE (30 - 290)
B
2 2
9/16/05
BB
NOTES:
1. RIGHT HAND SIDE - 40 POINT HELVETICA BOLD.
HORIZONTAL SCALE 80%.
TRACKING -50.
2. LEFT HAND SIDE - 48 POI NT FUTURA CONDENSED BOLD.
14
4000C101
Пластина весового стека
(стандартный стек)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98
99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
