5. Сожмите колпачки направляющего стержня, выровняйте их с отверстиями на раме и зафиксируйте.
6. Колпачки направляющего стрежня должны запирать отверстия корпуса.
Прокладка ремня
1. Ремень должен быть проложен по верхней поверхности скобы шкива вниз к верхней весовой
пластине.
2. Поднимите верхнюю весовую пластину и проверьте, чтобы положение зажима ремня (наверху
весовой пластины) правильно соответствовало верхней части скобы шкива.
3. Протяните ремень через разрез в зажиме ремня.
4. Убедитесь в том, что ремень и вставка установлены правильно. Не устанавливайте вставку в
обратном направлении.

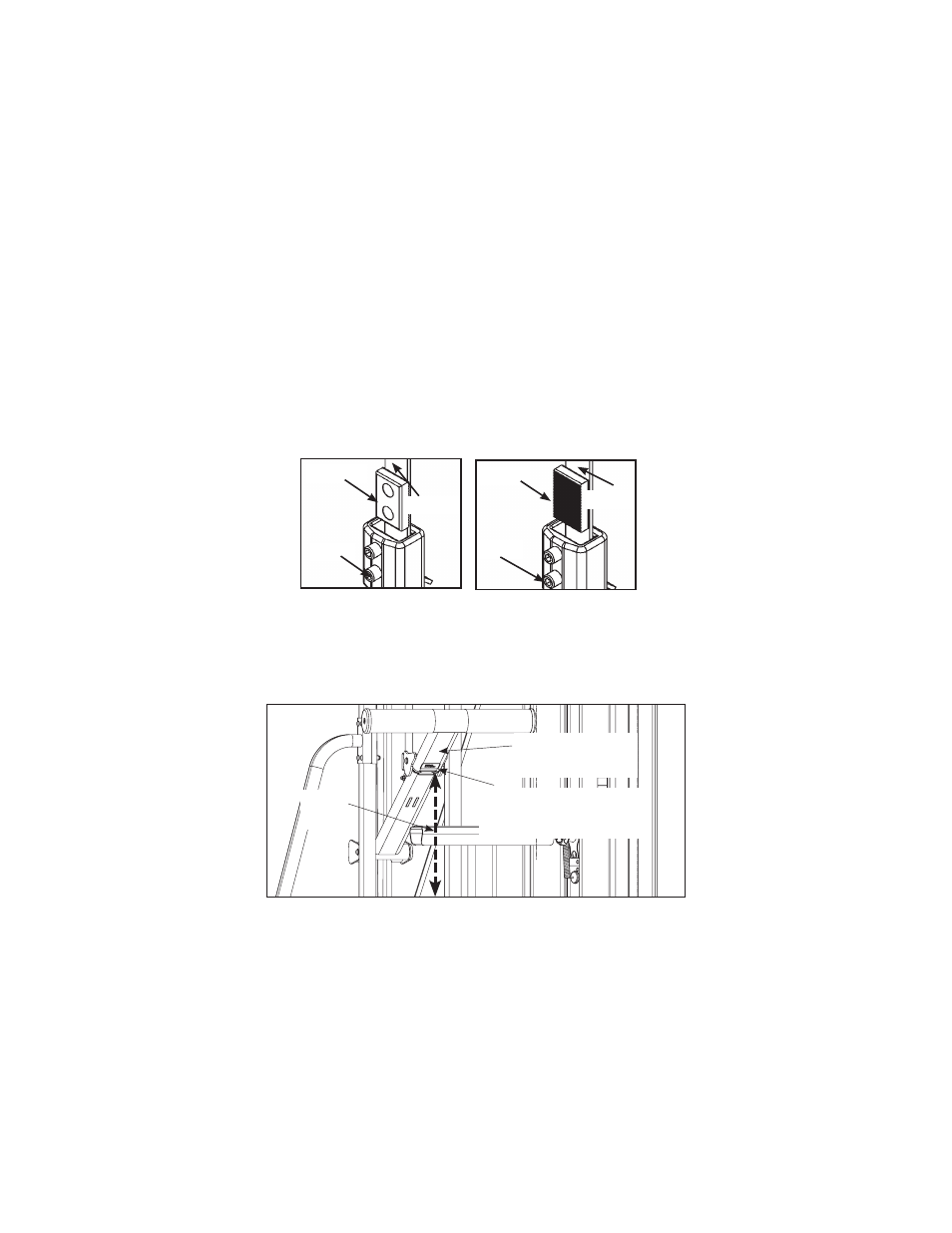

Правильная прокладка ремня Неправильная прокладка ремня
Опора
Вставка
Опора
Ремень
Вставка
Ремень
5. Протягивайте ремень через зажимную планку до тех пор, пока входное плечо не будет
находиться на расстоянии 31 дюйма (78 см) от пола. ПРИМЕЧАНИЕ: Расстояние следует
измерять от пола до нижнего края предупреждающей надписи (расположенной на
перекладине для ног).
Перекладина
для ног
78 см Предупреждающая
надпись
6. Сильно потяните ремень и закрепите его на зажиме при помощи двух наборов винтов.
7. Затяните винты с усилием 300-350 фунт-дюйм.
8. Для проверки правильности установки поместите стержень весовых пластин в каждую из них.
9. Имитируйте работу, поднимая и опуская верхнюю весовую пластину без выбора какого-либо
сопротивления.
10. Для проверки правильности установки поместите стержень весовых пластин в каждую из них.
11. Поднимите и опустите верхнюю весовую пластину (без выбора какого-либо сопротивления).
