Переместите тренажер в желаемое место
1. Выкрутите четыре транспортировочных конусных держателя при помощи головки или ключа на 3/4”.
2. Прикрепите подкладку к каждой из опор рамы.
Надежно прикрепите тренажер к полу
Cybex настоятельно рекомендует закреплять оборудование на твердой поверхности для обеспечения его
максимальной устойчивости.
ВНИМАНИЕ!: Надежно прикрепите тренажер к полу
•
Компания Cybex не несет ответственность за фактическое крепление
оборудования. Обратитесь за консультацией к профессиональному
подрядчику.
•
Используйте крепежные детали, обладающие прочностью на растяжение
не менее 500 фунтов (3/8-дюймовые болты класса 2 или более мощные).
•
Если опоры/рама не касаются поверхности, НЕ подтягивайте их с
помощью анкерных болтов. Подложите под опору или раму, не имеющую
контакта с поверхностью, прокладки в виде плоских шайб.
Установите блок для подтягивания.
1. Осторожно извлеките комплект металлических крепежных изделий, блок для
подтягивания и ногу-упор, которые прикреплены к раме. Вместе с помощником
осторожно поднимите блок для подтягивания и установите его на блок брусьев.
Блок для
подтягивания
Блок брусьев
ВИНТ BHSCS
0,375-16 x 0,875 (6)
ВИНТ BHSCS 0,375-16
x 0,625 (6)
Соедините-
льная планка

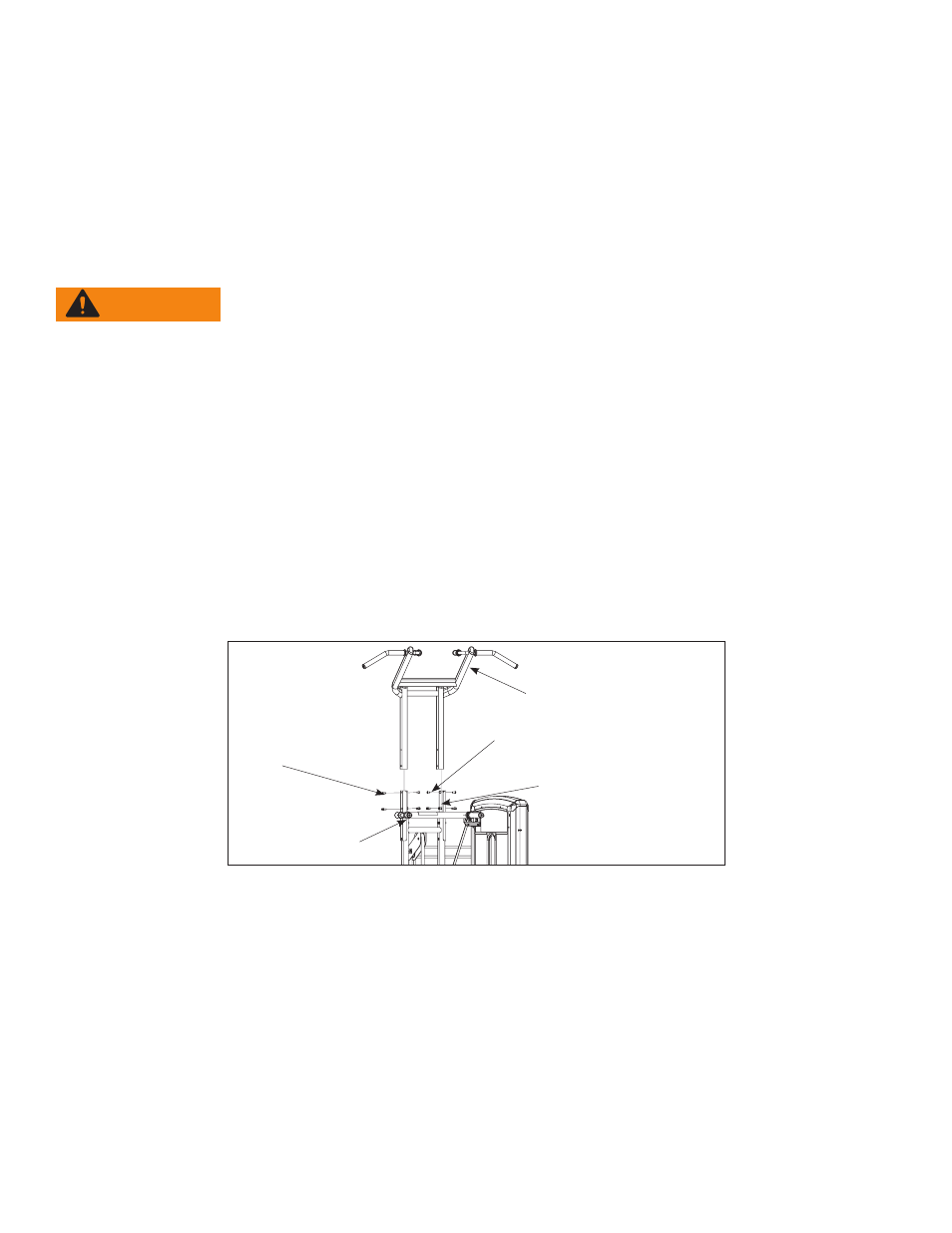

2. Совместите отверстия с соединительной планкой. См. Рисунок 1. ПРИМЕЧАНИЕ: Если
отверстия не будут совмещаться, следует ослабить затяжку 12 винтов BHSCS (винт с
круглой головкой под торцевой ключ), которыми блок брусьев крепится к раме.
3. Нанесите локтайт (жидкий фиксатор резьбовых соединений) № 242 на винты BHSCS
(см. поставляемый комплект крепежных изделий). ПРИМЕЧАНИЕ: Винты BHSCS
0,375-16 x 0,625 устанавливаются с внутренней стороны соединительной планки.
Винты BHSCS 3,75-16 x 0,875 устанавливаются с внешней стороны соединительной
планки.
4. Нанесите локтайт в отверстия соединительной планки.
