Руководство пользователя для Cybex
12
5. Для закрепления блока для подтягивания плотно затяните все винты BHSCS с
помощью 7/32-дюймового шестигранного торцевого гаечного ключа (входит в комплект
поставки).
6. Если затяжка винтов BHSCS, которыми крепится блок для подтягивания, была ослаблена
при выполнении, извлеките один винт BHSCS, нанесите локтайт в отверстие соединительной
планки и на резьбу винта BHSCS, после чего повторно установите винт BHSCS на место.
Повторите эту процедуру с нанесением локтайта для всех 12 винтов BHSCS, после чего плотно
затяните все винты BHSCS. ПРИМЕЧАНИЕ: Во избежание падения соединительной планки,
не извлекайте одновременно все винты BHSCS.
Установите ногу-упор.

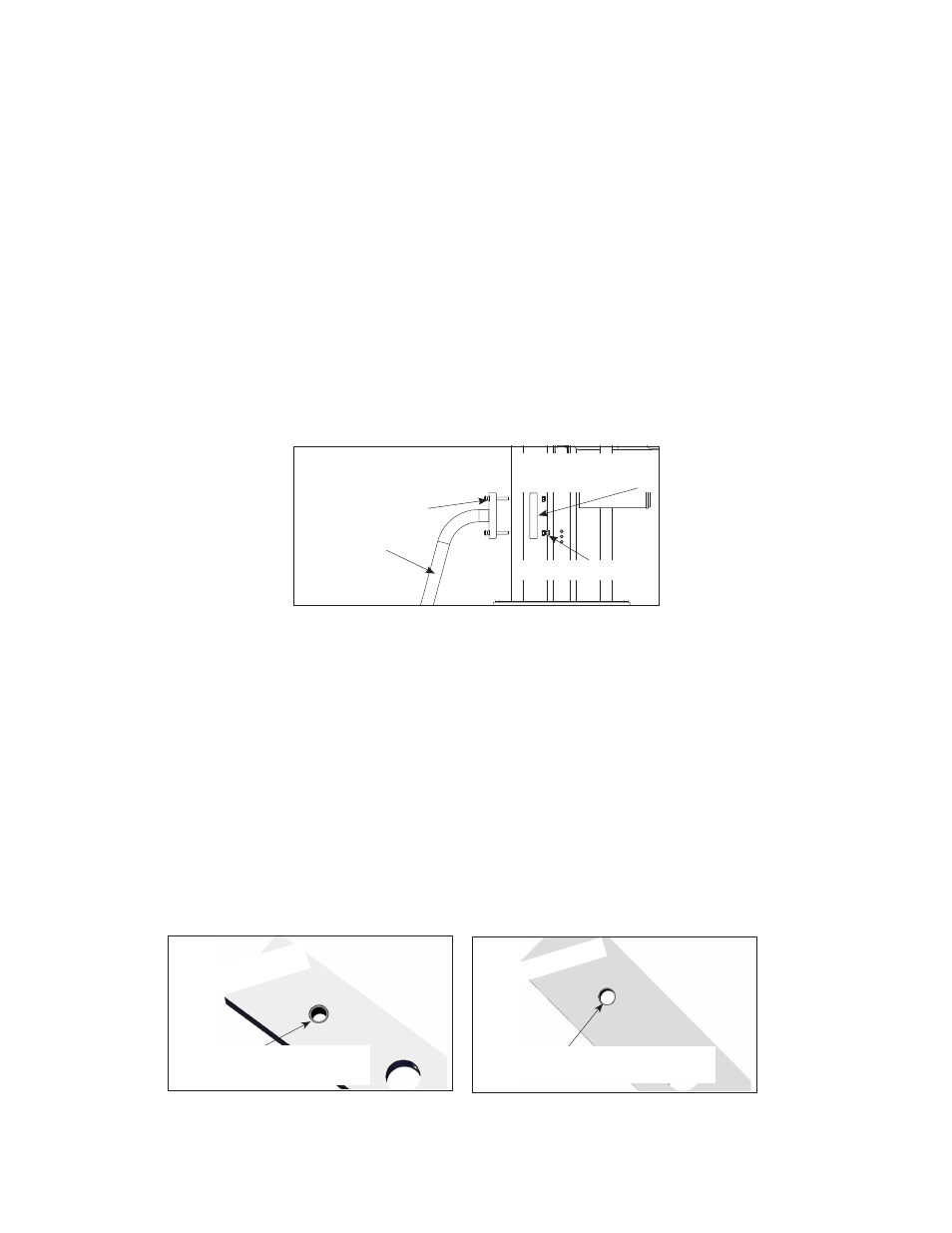

1. Совместите отверстия в ноге-упоре с отверстиями в раме. См. Рисунок 2. Вставьте
винты BHSCS (входящие в комплект поставки) таким образом, чтобы они проходили
через отверстия в ноге-упоре и раме.
Нога-упор
Винт BHSCS
0,375-16 x 2,50 (4)
Нижний
кронштейн
Рисунок 2
Контргайка (4)
2. Закрепите нижний кронштейн на винтах BHSCS, вставленных при выполнении шага 6A.
См. Рисунок 2.
3. Установите контргайки на винтах BHSCS и плотно затяните их с помощью
9/16-дюймового гаечного ключа или 7/32-дюймового шестигранного торцевого гаечного
ключа.
Установите весовые пластины
1. Пластины следует устанавливать по одной за раз.
2. Расположите все весовые пластины таким образом, чтобы широкие края вставки были обращены
вверх, а узкие края — вниз.
ИСПР
АВИТЬ
Широкий край вставки
обращен вверх
Узкий край вставки должен
быть обращен вниз.
НЕПР
АВИЛЬНО
3. Установите подъемную колонку.
4. Установите пружины и колпачки на направляющие стрежни.
