Руководство пользователя тренажера Cybex Arc Trainer 625A/625AT
37

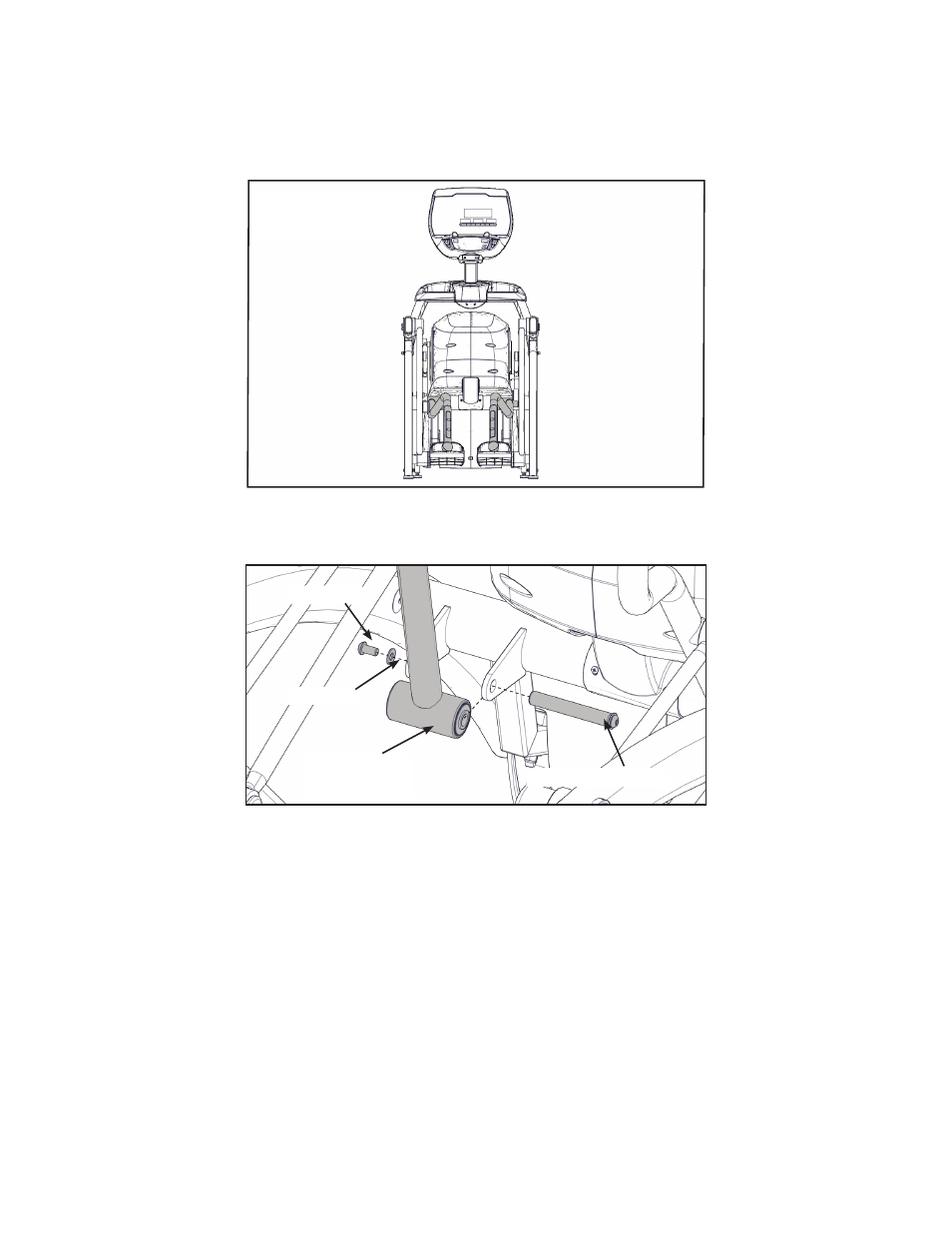

Удаление узлов левой и правой рукоятей
Узлы левой и правой рукоятей транспортируются в повернутом положении . Для правильной
установки и сборки узлы рукоятей следует повернуть на 180 градусов .
Положение при
транспортировке
1. С помощью двух шестигранных торцевых гаечных ключей на 7/32 дюйма удалите винт
и шайбу из узла левой рукояти .
Левая
рукоять
Шайба
Ось шарнира
Винт
2. Вытяните и извлеките ось шарнира, снимите узел левой рукояти и отложите его в сторону .
3. Поверните левую рукоять в сборе на 180 градусов .
4. Нанесите резьбовый фиксатор “Локтайт” на резьбу оси шарнира и винта .
5. Установите на место узел левой рукояти и вставьте обратно ось шарнира .
6. С помощью двух шестигранных торцевых гаечных ключей на 7/32 дюйма установите
винт и шайбу в узел левой рукояти .
