Страница 9
3.
Промыть еѐ водой, до тех пор, пока вода не станет чистой.
4.
Завернуть в чистую ткань и отжать, не скручивая, до сухости.
5.
Пропитать чистым моторным маслом и отжать, не выкручивая, чтобы масло распространилось по губке.
6.
Удалить излишки масла.
7.
Установить губку на место и закрыть крышкой.
РЕГУЛЯТОР ГАЗА: Проверяйте состояние регулятора газа и его привода. Регулятор должен свободно двигаться и возвращаться в
исходное положение. В случае необходимости используйте морозоустойчивый, силиконовый спрей. НЕ используйте смазку WD-40, она
замерзает.
ПЕРЕВОЗКА И ХРАНЕНИЕ МОТОЛЕДОБУРА
ЕСЛИ МОТОР НЕ БУДЕТ ИСПОЛЬЗОВАТЬСЯ БОЛЕЕ 30 ДНЕЙ, ЕГО НЕОБХОДИМО ПОДГОТОВИТЬ К ХРАНЕНИЮ СЛЕДУЮЩИМ
ОБРАЗОМ:
1.
Отсоедините электропровод от свечи зажигания. Поместите свечной колпачок по возможности дальше от свечи зажигания.
2.
Все топливо должно быть слито из топливного бака, крышка топливного бака плотно закрыта.
3.
Перевозить и хранить мотоледобур следует в вертикальном положении, надежно закрепив моторную головку. Шнек, так же,
должен быть закреплен.
4.
Нельзя хранить моторную головку с топливом в баке в помещении или в месте без вентиляции, где пары бензина могут
попасть на открытое пламя, на раскаленную поверхность, и т.п.
Всегда храните и перевозите мотопривод, в вертикальном (рабочем) положении или свечой зажигания вверх. Убедитесь, что
мотопривод надежно закреплен

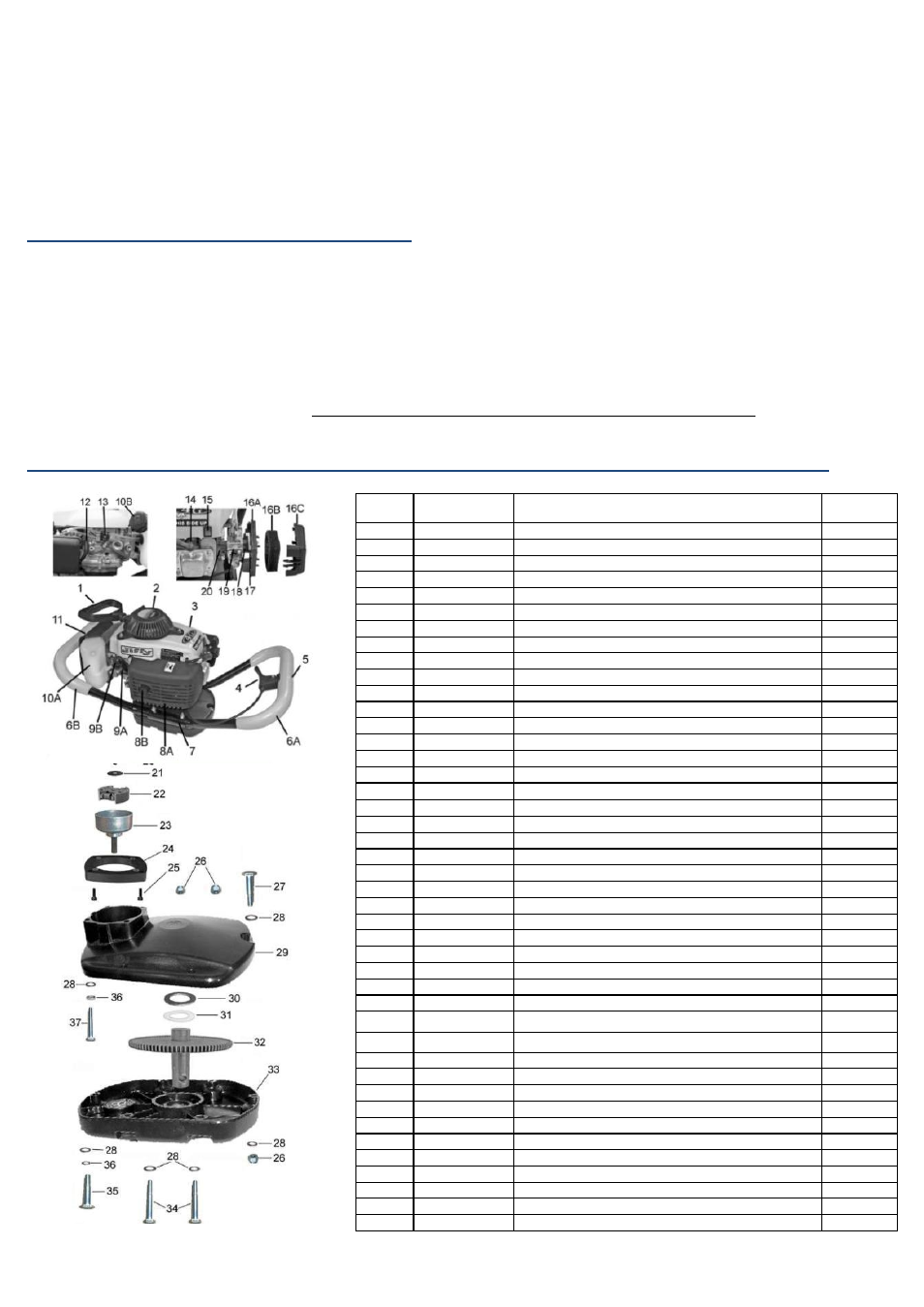

Схема устройства мотопривода ледобура Jiffy с четырехтактным бензиновым двигателем
№ детали
Наименование детали
Кол-во
1
4180
ручка стартера
1
2
4304
стартер
1
3
4322
капот блока мотора
1
4
4048
ручка газа с тросиком
1
5
4170
винт крепления ручки газа
1
6А
4129
рукоятка ледобура (левая)
1
6В
4364
рукоятка ледобура (левая)
1
7
3722
накладка
2
8А
4307
крышка глушителя
1
8В
4306
глушитель
1
9А
4349
горловина для заливки масла в картер
1
9В
4345
крышка горловины
1
10А
4373
топливный бак
1
10В
4196
крышка топливного бака
1
11
4069
обозначение модели мотопривода
1
12
4377
воздушная трубка
1
13
4376
держатель топливопровода
1
14
NGK (4695)
свеча зажигания
1
15
4323
выключатель зажигания
1
16А
4378
рычаг воздушной заслонки
1
16В
4338
воздушный фильтр
1
16С
4337
крышка воздушного фильтра
1
17
4321
прокладка
1
18
4379
проставка
1
19
4381
карбюратор
1
20
4369
установочный фланец карбюратора
1
21
2768
шайба
1
22
2383
фрикцион
1
23
3681
стакан фрикционной муфты
1
24
3973
адаптер мотора (фланец)
1
25
4053
винт с цилиндрической головкой
4
26
2336
самоконтрящаяся гайка, 1/4"
7
27
3228
винт с шестигранной головкой, 1 1/2" * 1/4"
1
28
1689
шайба
11
29
3720
верхняя крышка редуктора с подшипником
1
30
1670
шайба
1
31
3634
тефлоновая шайба
1
32
3707
шестерная главная с валом в сборе
1
33
3721
нижняя крышка редуктора с подшипником
1
34
3351
болт с шестигранной головкой, 2 1/2" * 1/4"
4
35
1683
болт с шестигранной головкой, 2" * 1/4"
1
36
1119
корончатая шайба
5
37
1996
болт с шестигранной головкой, 2 1/4" * 1/4"
4
