Страница 6

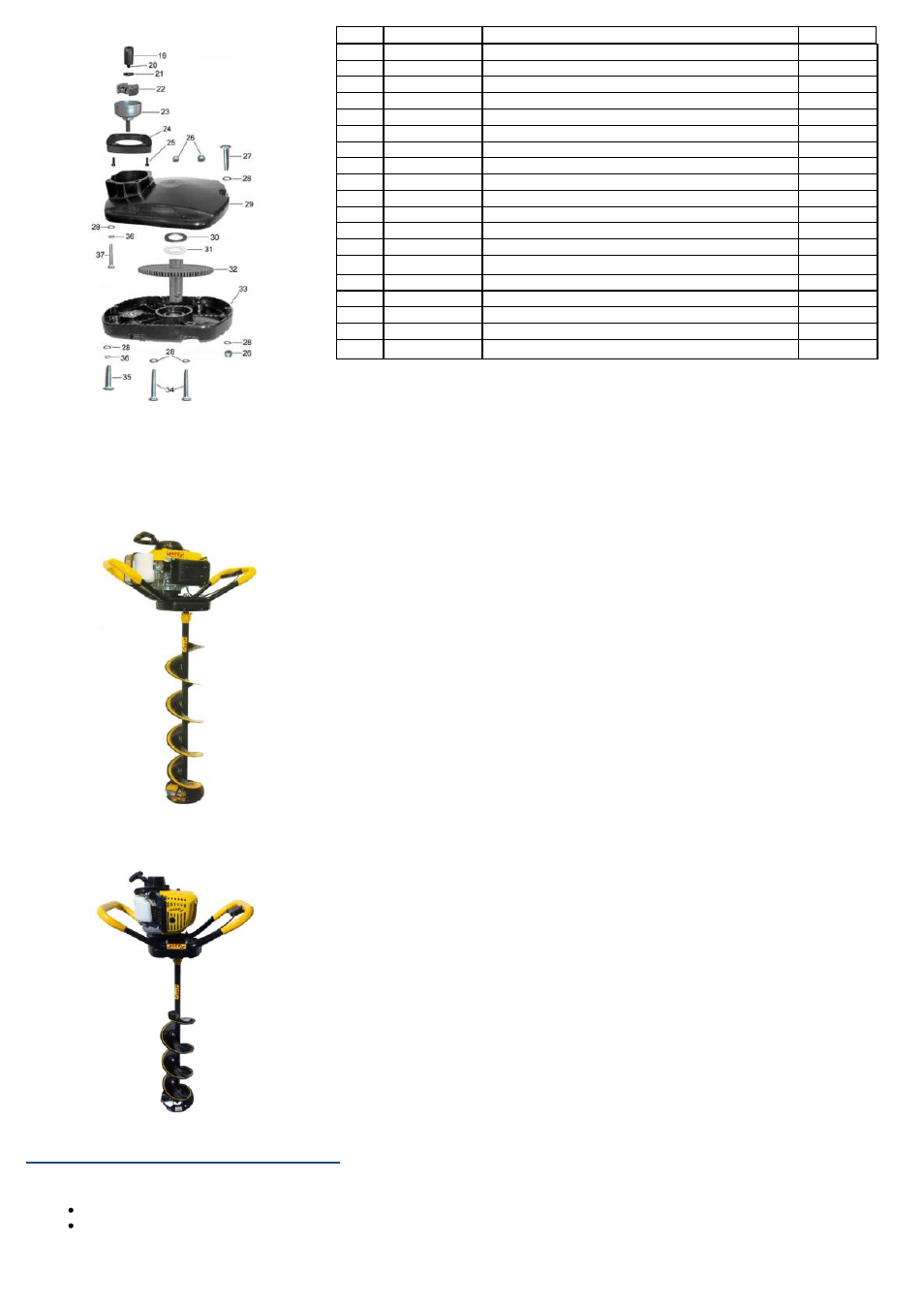

Мотопривод ледобура Jiffy 4G™ модель 41 (4G Lite™ модель 43)
с четырехтактным бензиновым двигателем
Модель 41
Двигатель
-
тип: бензиновый, четырехтактный
-
рабочий объем 49,9 см³
-
тип топлива: бензин марки АИ-95
Трансмиссия:
-
редуктор цилиндрический с передаточным отношением 15 : 1
-
сцепление автоматическое (фрикционная муфта)
Шнек:
-
ледовый Jiffy левого вращения (против часовой стрелки)
-
допускается эксплуатация буровых шнеков Jiffy для льда диаметром до
250мм
Модель 43
Двигатель
-
тип: бензиновый, двухтактный
-
рабочий объем 37,7 см³
-
тип топлива: бензин марки АИ-95
Трансмиссия:
-
редуктор цилиндрический с передаточным отношением 15 : 1
-
сцепление автоматическое (фрикционная муфта)
Шнек:
-
ледовый Jiffy левого вращения (против часовой стрелки)
-
допускается эксплуатация буровых шнеков Jiffy для льда диаметром до
200мм
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ
Перед использованием мотоледобура, следуйте процедуре подготовки и правильного использования четырехтактного мотоледобура.
Найдите и внимательно прочитайте руководство пользователя мотогледобура.
ВАЖНО! Перед первым использованием необходимо залить в картер мотоледобура моторное масло. Уровень и состояние
масла в картере должно регулярно проверяться как опиcано в разделе «Моторное масло. Рекомендации».
18
4069
обозначение модели Jiffy
1
19
4122
муфта сцепления
1
20
4049
стопорный болт
1
21
2768
шайба
1
22
2383
фрикцион
1
23
3681
стакан фрикционной муфты
1
24
3973
адаптер мотора (фланец)
1
25
4053
винт с цилиндрической головкой
4
26
2336
самоконтрящаяся гайка, 1/4"
7
27
3228
винт с шестигранной головкой, 1 1/2" * 1/4"
1
28
1689
шайба
11
29
3720
верхняя крышка редуктора с подшипником
1
30
1670
шайба
1
31
3634
тефлоновая шайба
1
32
3707
шестерная главная с валом в сборе
1
33
3721
нижняя крышка редуктора с подшипником
1
34
3351
болт с шестигранной головкой, 2 1/2" * 1/4"
4
35
1683
болт с шестигранной головкой, 2" * 1/4"
1
36
1119
корончатая шайба
5
37
1996
болт с шестигранной головкой, 2 1/4" * 1/4"
4
