8
СОВЕТ:
будьте осторожны и не используйте слишком длинные
винты. Крепежные резьбовые отверстия в теле экранного
блока имеют глубину около 5 мм. Если использовать слишком
длинные винты, можно повредить корпус рыбоискателя и
лишиться прав на гарантийный ремонт.

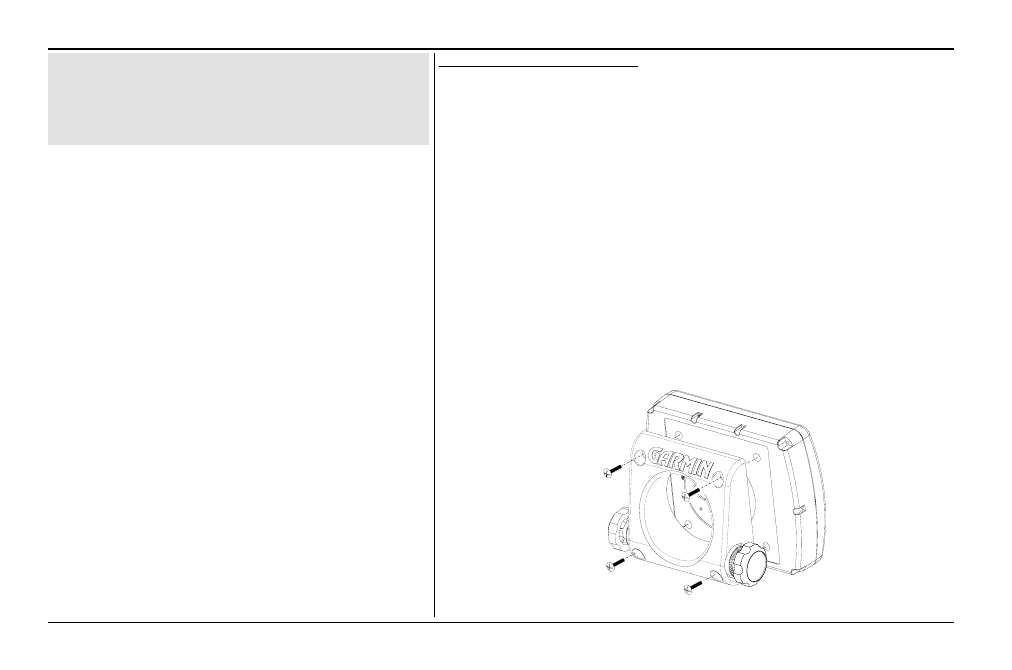

УСТАНОВКА ЭКРАНА
Крепежная накладка
Крепление типа «вкладыш»
Рыбоискатель «Fishfinder 160 Blue» может быть установлен в отверстии приборной доски
или на другой плоскости, толщиной не более 6 мм.
1.
Снять крепежную накладку с задней стенки экранного блока рыбоискателя, вывинтив
4 винта.
2.
Используя крепежную накладку как шаблон, разметить на установочной плоскости
4 отверстия под крепеж и одно пилотное отверстие под кабели.
3.
Аккуратно высверлить все размеченные отверстия сверлом диаметром 6 мм.
4.
Пилкой вырезать центральное отверстие для проводки кабелей и муфт.
5.
Винтами М5 прикрепить экранный блок к установочной поверхности.
Если планшет крепится на металлическую поверхность, крепежная накладка может быть
использована с обратной стороны металлической поверхности для ее усиления. Можно
использовать дополнительно приобретаемый набор для крепления экранного блока типа
«вкладыш» (Flush Mounting Kit) и установит его согласно прилагаемой инструкции.
УСТАНОВКА
