6

Установка корневого разветвителя (продолжение)

Если на Вашем судне нет блока предохранителей, рыбоискатель можно подключать
непосредственно к аккумуляторам. В этом случае следует использовать 2 Амперный
линейный предохранитель, входящий в комплект рыбоискателя.

Рыбоискатель можно подключить к любому другому устройству, поддерживающему
протокол обмена данными NMEA. Если подобрать соответствующий излучатель,
рыбоискатель сможет передавать на этой подключенное устройство данные о глубине,
температуре и скорости движения.

УСТАНОВКА

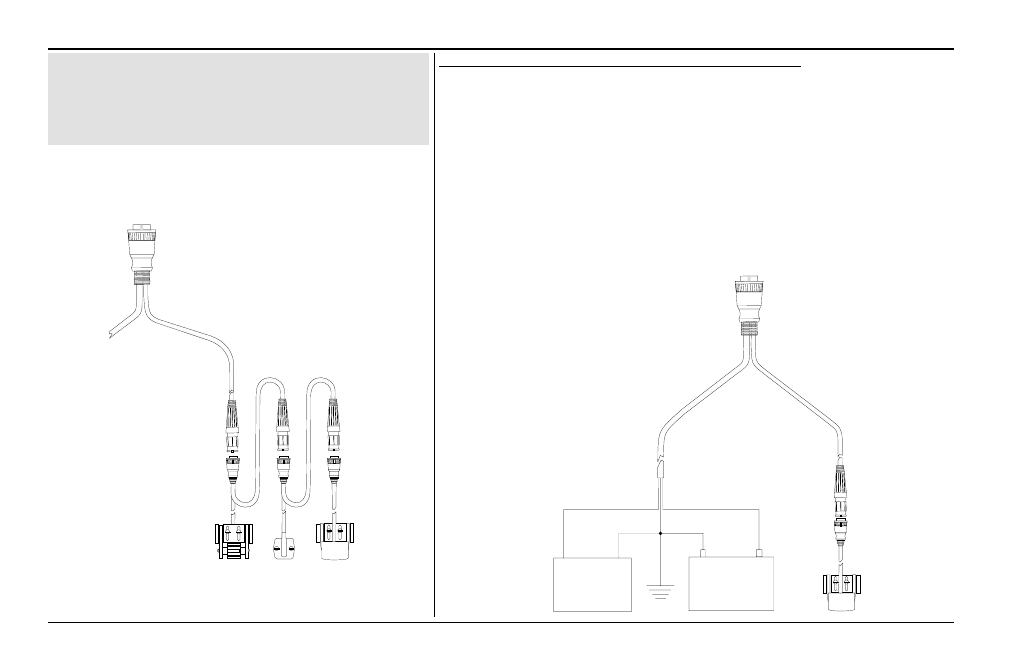

УСТАНОВКА КОРНЕВОГО РАЗВЕТВИТЕЛЯ

Разъем данных/питания

Датчик скорости

Датчик температуры

Излучатель

Подключение нескольких датчиков к излучателю

синий, выход

NMEA – устройство,
обмен с которым
возможен

по

протоколу NMEA

красный, питание от 10 до 15
Вольт постоянного тока

черный, земля

источник тока

излучатель
