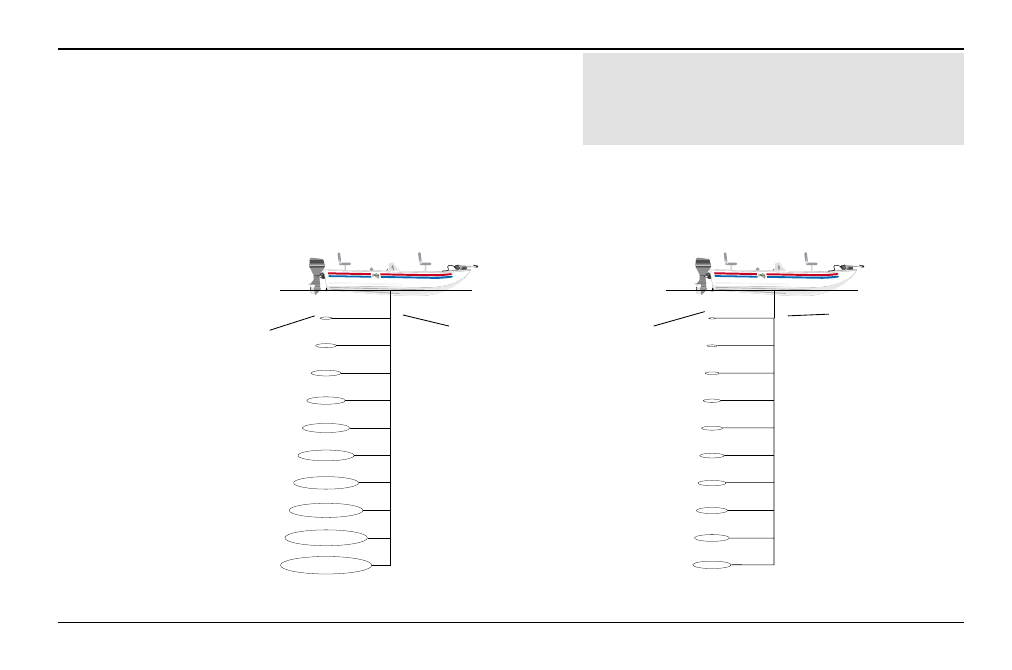

Конус излучения
Область, покрываемая излученными звуковыми волнами, описывается конусом с вершиной
в излучателе и зависит от глубины водоема. В случае использования «стандартного» 40
О
ного излучателя с частотой 50 кГц, диаметр конуса определится как 2/3 его глубины
распространения. Как видно на примере 1, на глубине 30 футов (9 м) диаметр конуса
составляет около 20 футов (6 м). В случае использования 10О ного излучателя с частотой
200 кГц, диаметр конуса определится как 2/10 его глубины распространения. Как видно
на примере 2, на глубине 30 футов (9 м) диаметр конуса составляет около 6 футов (1,83
м). На рисунках можно видеть зависимость ширины конуса и глубины его распространения.
Диаметр конуса
Глубина воды
Пример 1 (конус 40
О
)
Пример 2 (конус 10
О
)
КОНУС ИЗЛУЧЕНИЯ
Диаметр конуса
Глубина воды
