4

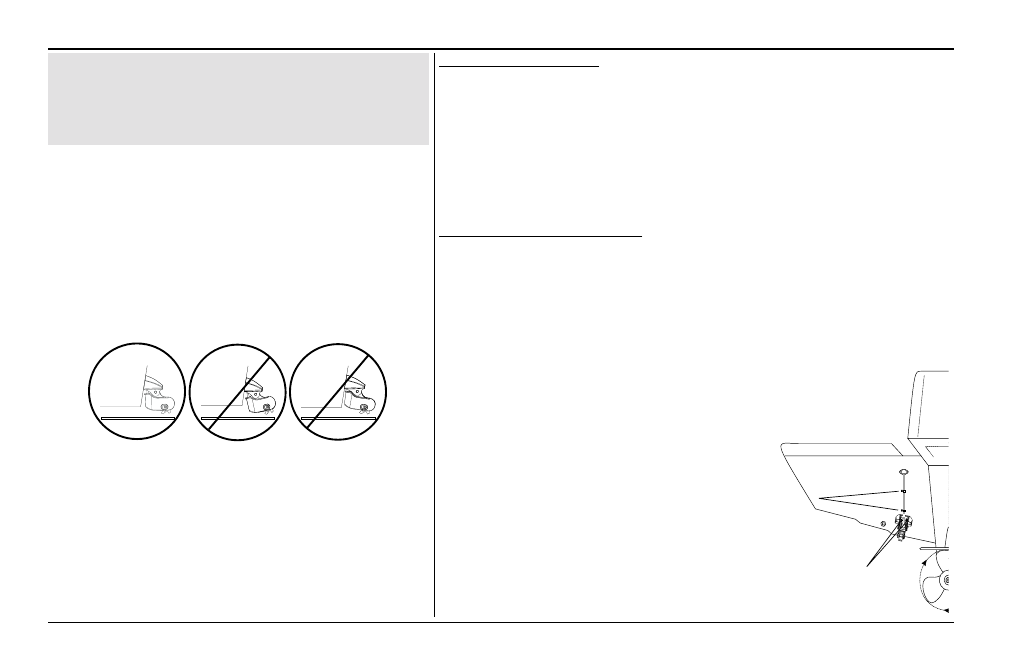

Выставить датчик скорости так, чтобы он был параллелен днищу
судна. Если датчик скорости установлен неверно, возможности
рыбоискателя существенно ухудшатся и на высоких скоростях он
вообще не сможет работать.

УСТАНОВКА ИЗЛУЧАТЕЛЯ И/ИЛИ ДАТЧИКА

СКОРОСТИ

Установка излучателя:

1.

Слегка обработать мелкой наждачной бумагой поверхность днища в трюме и рабочую
поверхность излучателя.

2.

Сделать подобие банки без дна высокой примерной 6 мм. В «банку» налить немного
приготовленного двухкомпонентного эпоксидного клея. В эпоксидный клей
установить излучатель, слегка поворачивая для удаления пузырьков воздуха из клея.

3.

Пригрузить излучатель для фиксации его на месте и оставить для закрепления на

сутки.

Установка датчика скорости

Датчик скорости должен быть установлен как можно ближе к среднему сечению судна.
Подобно излучателю, датчик скорости должен работать в области воды, свободной от
завихрений. В инструкции к датчику скорости указано, как его собрать и укрепить на
держателе, как бурить отверстия в транце, как собрать датчик с держателем и как
прокладывать кабели.

Просверлить отверстия диам. 18 мм выше
ватерлинии. Изнутри отверстие набить герметиком.

Держатели кабеля установить на расстоянии 1/3
длины кабеля от излучателя до отверстия в транце.

Просверлить пилотное отверстие глубиной 9,5 мм под
крепежные шурупы. Прежде установки шурупов покрыть их
герметиком.

УСТАНОВКА
