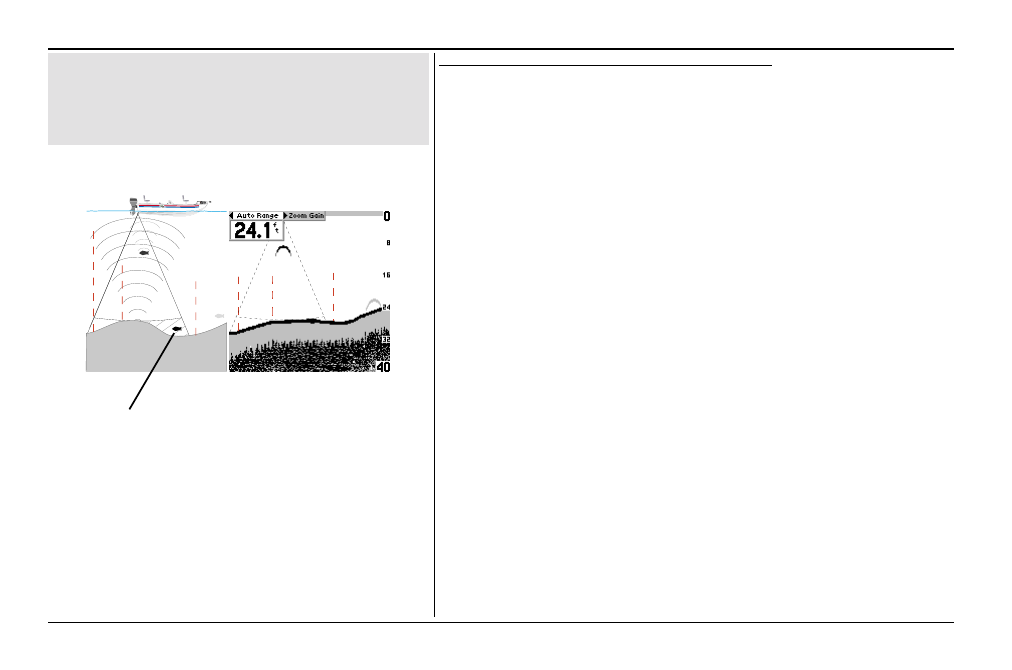

Эта рыба сейчас находится в «мертвой зоне» и не
обнаруживается рыбоискателем. Хотя рыба и находится в
конусе распространения зондирующих волн, однако прибор
сам устанавливает «видимую» ему границу по первому эхо
сигналу, вернувшемуся в конкретном излученном пакете волн.
Поэтому рыба не будет обнаружена ниже таким образом
установленной «границы» водоема. Рыба в правой части
конуса излучения (показана серым цветом) будет обнаружена
и выведена на экран.
НА ВОДЕ
КАК ПРИБОР РАБОТАЕТ И ЧТО ВИДНО НА ЭКРАНЕ
КАК ПРИБОР РАБОТАЕТ И ЧТО ВИДНО НА ЭКРАНЕ
Если Вы ранее работали с рыбоискателями и знаете, что видно на его экране, можете
пропустить эту главу. В этой главе мы пытаемся помочь новичкам разобраться с принципами
работы рыбоискателя и как он может помочь увеличить улов рыбы.
Чтобы разобраться в том, что отображается на экране рыбоискателя, очень важно иметь
основные понятия о принципах работы эхолотов и как появляется информация на его
экране. Как было кратко описано в начале настоящего «Руководства», рыбоискатель
излучает звуковые волны в направлении дна водоема в форме конуса. Ширина конуса
излучения определяется конструкцией излучателя. Когда излученные зондирующие волны
сталкиваются с подводными объектами вроде скал, рыб или водорослей, звуковые волны
отражаются в обратном направлении и достигают излучателя, который преобразует
информацию и выводит ее на экран. На экране изображения появляются в том порядке,
как эхо сигналы приходят к излучателю: первым пришел, первым появился. В общем,
если между излучателем и дном имеется только вода, первое эхо, которое придет к
излучателю с вертикального вниз направления, определит глубину водоема. Если же между
излучателем и дном что то обнаружится, этот объект появится на экране раньше, чем
линия дна и будет показан ближе к символу судна. Чем сильнее эхо сигнал, тем более
черным цветом он будет показан. На примере 3 (стр.32) можно видеть сильное эхо от
водорослей и от рыбы, что ассоциируется с их черным изображением на экране.
Это краткое описание принципа работы рыбоискателя «Fishfinder 160 Blue». Давайте
теперь посмотрим, какая этого польза рыболовам.
