Уустановка корневого разветвителя
Рыбоискатель «Fishfinder 240» поставляется с такой разводкой кабелей, которая позволяет
легко и просто подключить прибор к источнику питания и к излучателю. Прежде, чем
установить экранный блок, проверьте, что кабели достают до него и до излучателя. Если
потребуется удлинить кабели данных или электропитания, используйте такие же марки
кабелей и не делайте удлинитель больше, чем это необходимо. Если слишком короток
кабель, идущий к излучателю, НИ В КОЕМ СЛУЧАЕ не следует разрезать кабель
излучателя, чтобы нарастить его. Это прежде всего лишит Вас прав на гарантийное
обслуживание. Можно купить удлинители кабеля излучателя длиной 3 и 6 метров у вашего
дилера товаров GARMIN.
Подключение предохранителя
Если Ваше судно оснащено электрической системой, то рыбоискатель можно подключить
к источнику тока через предохранитель, подключаясь к неиспользуемым разъемам. Если
Вы будете использовать такой способ подключения, удалите линейный предохранитель,
который входит в комплект поставки рыбоискателя.
Установка корневого разветвителя:
1.
Определить полярность гнезда предохранителя при помощи вольтметра или тестера.
2.
Укрепить красный («плюс») провод на положительном разъеме.
3.
Укрепить черный («минус») провод на отрицательном разъеме.
4.
В держателе предохранителя установить предохранитель на 2 А.
СОВЕТ:
Во время стандартной установки оборудования, используйте только
красную
и черную жилы. Синяя жила используется для передачи данных на другое
устройство по протоколу NMEA и не требуется для обычной работы рыбоискателя.
Желтый провод сигнализации в данном случае не используется, потому что
рыбоискатель «Fishfinder 160 Blue» не поддерживает функцию сигнализации на
внешние устройства.
Продолжение на стр.6

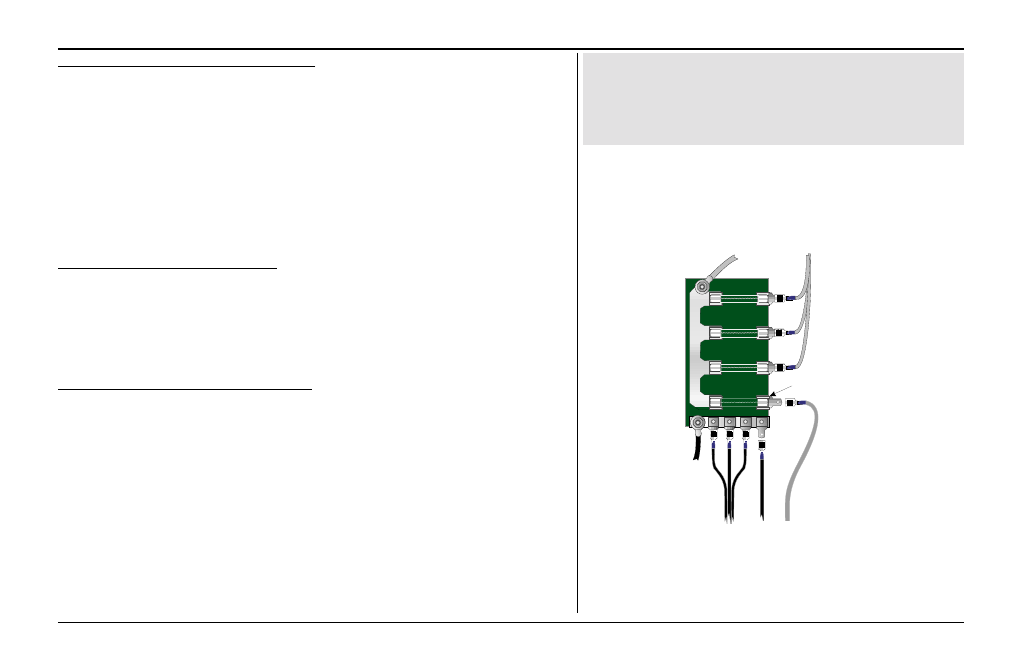

УСТАНОВКА КОРНЕВОГО РАЗВЕТВИТЕЛЯ
Судовой источник тока от +10 до +15
Вольт постоянного тока
У с т а н о в и т ь
предохранитель
2 А
С у д о в о е
заземление
Черная
жила
Красная
жила
