III. Процесс установки
1. Определение местоположения:
установите
кухонную
вытяжку
горизонтально над плитой. Нижний
край вытяжки должен быть на
высоте приблизительно 650мм –
750мм. Мы рекомендуем подобрать
съемные полки размером 430мм.
Монтажные отверстия должны быть
вертикальными,
расположены
по
центру
и
горизонтальными
по
отношению к устройству.
2. Установка навесной системы:
вначале просверлите три отверстия
в сухой стене диаметром 8мм и
глубиной
50мм
–
60мм.
Затем
поместите вставки от дюбеля в
отверстия. В конце используйте
шурупы (по дереву) ST4х50 из
упаковочной
коробки,
чтобы
завершить
установку
навесной
системы.
3.
Как
подогнать
длинную/вытянутую
трубу
(если
имеется): выведите длинную трубу,
снимите защитный слой, вставьте ее
в зазор между воздуховодом и
вытяжкой,
и
отрегулируйте
по
высоте.

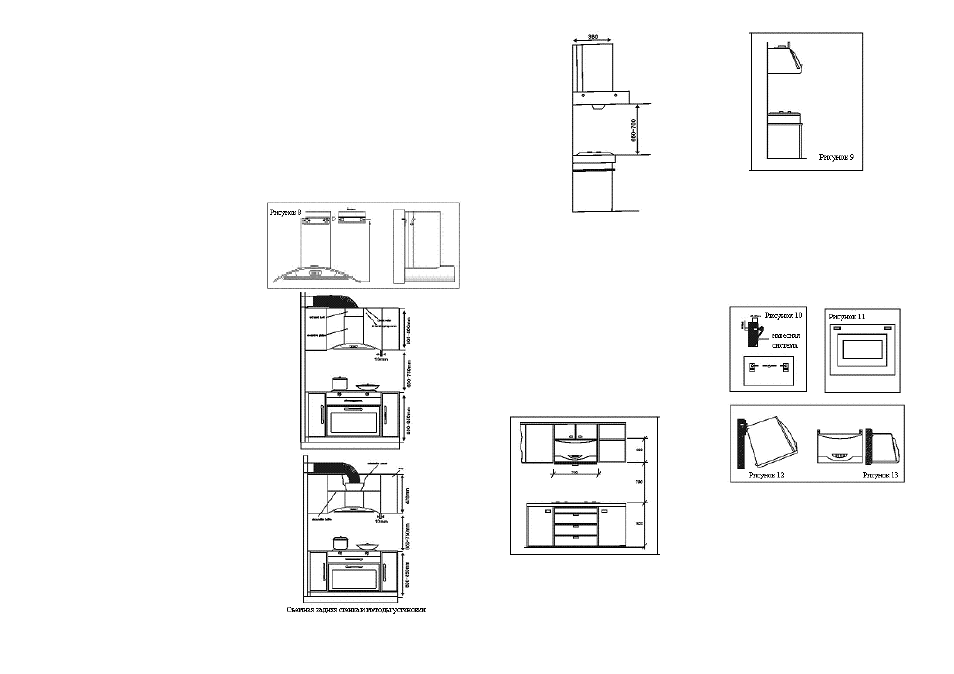

4. Установка устройства (показано
на рисунке 8): нажмите и вставьте
крючки на навесной системе в
отверстия
на
тыльной
стороне
вытяжки.
Покачайте
устройство
рукой, чтобы проверить, хорошо ли
оно закрепилось.
5. Крепление выхлопной трубы:
вставьте выхлопную трубу между
внутренней
и
внешней
частью
воздуховыпускного
отверстия,
зафиксировав ее с помощью шурупа
ST3х6, и выведите другой конец
наружу.
6. Как закрепить выхлопную трубу:
вставьте выхлопную трубу внутри
воздуховыпускного
отверстия
обратного клапана, зафиксировав ее
с помощью нарезного винта ST3х6, и
выведите
другой
конец
наружу
(воздуховыпускное
отверстие
находится
в
верхней
части
устройства).
7.
Крепление
другого
конца
выхлопной трубы (для информации)
(1)
Когда
выхлопная
труба
находится на одном уровне с окном:
выньте оконное стекло и закрепите
фанеру в отверстии. Можно также
сделать отверстие в стекле.
(2) Когда выхлопная труба не на
одном уровне с окном:
Выберите
ближайшее место для
отвода и окно, которое выходит
наружу, чтобы вывести выхлопную
трубу через окно; либо выберите
ближайшее место для отвода и
просверлите
отверстие
в
стене,
затем выведите выхлопную трубу
через стену наружу.
(3) Просверлите отверстие в стене:
Померяйте и нарисуйте круг на
стене (диаметр чуть больше, чем
диаметр
выхлопной
трубы),
просверлите
отверстие
длинным
сверлом,
обратите
внимание
на
структуру и материал стены. Не
повредите поверхность стены вокруг
отверстия.
Диаметр
отверстия
должен быть почти такой же, как и
диаметр выхлопной трубы, иначе
копоть
не
сможет
свободно
удаляться, будет сильный шум и
интенсивность отвода воздуха также
будет снижена.
1
3
Азиатский стиль
1. Просверливание воздуховыпуск-
ного отверстия:
Приставьте выхлопную трубу к стене
и нарисуйте круг вокруг нее, затем
просверлите
отверстие
в
стене
ударным
бурением,
обратите
внимание на структуру и материал
стены,
чтобы
не
повредить
поверхность стены вокруг отверстия.
2. Установка устройства
(1) По желанию, как показано на
рисунке 9, просверлите отверстие
глубиной 40-50мм в стене над
плитой сверлом диаметром 8мм,
соблюдая
высоту
вытяжки.
Расстояние между нижним краем
вытяжки и плитой должно быть 700-
750мм.
Рисунок 9
(2) Вбейте легким движением две
болтовые заглушки в монтажные
отверстия (показано на рисунке 10),
затем
закрепите
две
навесные
системы на болтовых заглушках и
закрутите гайки. Убедитесь в том,
что
навесные
системы
хорошо
закреплены, чтобы устройство не
упало со стены.
(3) Вставьте лапки в монтажные
отверстия
на
тыльной
стороне
устройства (показано на рисунке
11).
(4)
Закрепите
устройство
на
навесной
системе
(показано
на
рисунке 12).
(5) Вставьте выхлопную трубу между
внутренней
и
внешней
частью
воздуховыпускного
отверстия,
и
закрепите
нарезным
винтом.
Убедитесь, что выхлопная труба не
выпуклая и не вогнутая, уголок
ровный
и
гладкий,
соединение
точное, а лопасти могут свободно
поворачиваться в воздуховыпускном
отверстии.
