1 8

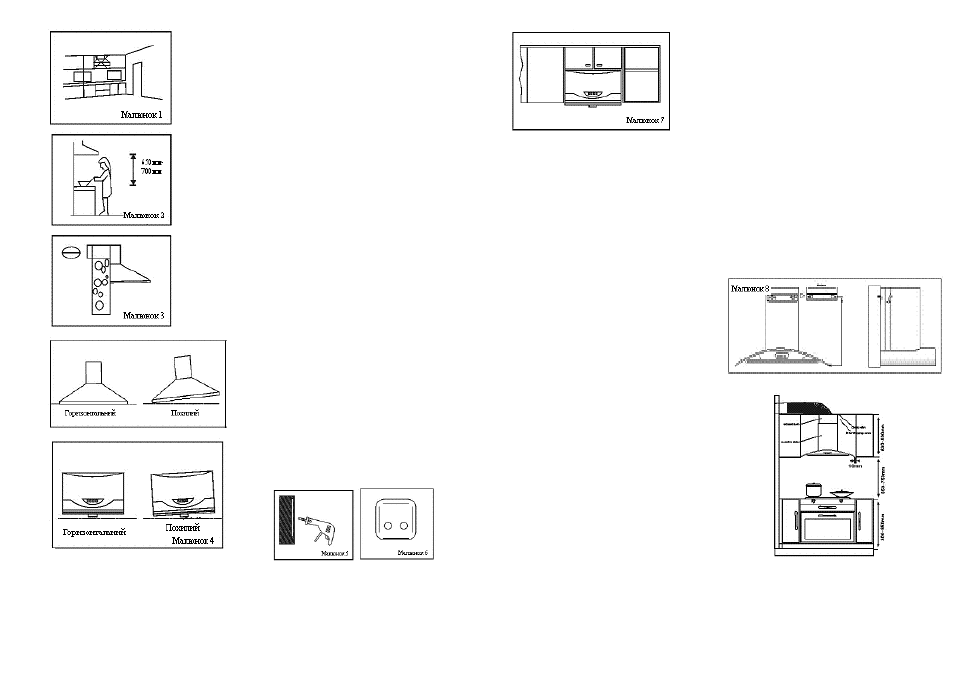

Малюнок 4
2. Ідеальне місце для
встановлення (показано на
малюнку 2)
Витяжку встановлюють над плитою,
відстань між відповідним нижнім
краєм витяжки та поверхнею плити
повинно бути не менше 650мм.
Краще, щоб відстань була 650-
700мм.
3. Вимоги до встановлення
повітропроводу (показано на
малюнку 3)
(1) Відстань від виходу
повітропроводу до пристрою не
повинна бути занадто великою.
Виберіть якомога більший радіус
повороту. Спробуйте зробити різні
повороти, щоб був гарний ефект.
(2) Вихлопна труба повинна
досягати повітропроводу ззовні, а
з’єднання повинно бути точним.
Будь
ласка, не випускайте
відпрацьований газ у гарячу трубу.
4. Горизонтальне положення
пристрою (показано на малюнку
4)
Після встановлення перевірте, щоб
пристрій
перебував у
горизонтальному положенні, щоб
запобігти проливанню масла, що
викликане
похилим положенням
чаші для масла.
1. Відпрацьований газ не повинен
надходити в гарячу трубу, яка
використовується для відводу
горючого газу або інших видів
палива.
2. При просвердлюванні отворів
будьте обережні й обходьте
електричні дроти в стіні, щоб
запобігти ураження електричним
струмом (показано на малюнку 5).
3. Штепсельна розетка повинна мати
заземлення, а вилку не можна
міняти за бажанням (показано на
малюнку 6).
4. Під час монтажу із кухонною
шафою,
необхідно залишати
достатньо місця (звичайно близько
10мм) з обох боків пристрою. Полки
над пристроєм повинні бути
знімними, щоб було зручно
здійснювати технічне
обслуговування й ремонт (показано
на малюнку 7).
1 9
III. Процес встановлення
1. Визначення місця розташування:
встановіть кухонну витяжку
горизонтально над плитою. Нижній
край витяжки повинен бути на висоті
приблизно 650мм – 750мм. Ми
рекомендуємо підібрати знімні полки
розміром 430мм. Монтажні отвори
повинні
бути вертикальними,
розташовані по центру й
горизонтальними стосовно
пристрою.
2. Встановлення навісної системи:
спочатку просвердліть три отвори в
сухій стіні діаметром 8мм і глибиною
50мм – 60мм. Потім помістіть вставки
від дюбеля в отвори. Наприкінці
використовуйте шурупи (по дереву)
ST4х50 з пакувальної коробки, щоб
закінчити встановлення навісної
системи.
3. Як підігнати довгу/витягнуту
трубу (якщо є): виведіть довгу
трубу, зніміть захисне покриття,
вставте її в зазор між
повітропроводом і витяжкою, та
відрегулюйте по висоті.
4. Встановлення пристрою (показано
на малюнку 8): натисніть і вставте
гачки на навісній системі в отвори на
тильній стороні витяжки. Похитайте
пристрій рукою, щоб перевірити, чи
добре він закріпився.
5. Кріплення вихлопної труби:
вставте вихлопну трубу між
внутрішньою та зовнішньою
частиною повітровипускного отвору,
зафіксувавши
її за допомогою
шурупа ST3х6, і виведіть інший
кінець назовні.
6. Як закріпити вихлопну трубу:
вставте вихлопну трубу всередині
повітровипускного
отвору
зворотного клапана, зафіксувавши її
за
допомогою нарізного гвинта
ST3х6, та виведіть інший кінець
назовні (повітровипускний отвір
знаходиться у верхній частині
пристрою).
7. Кріплення іншого кінця вихлопної
труби (для інформації)
(1) Коли вихлопна труба
знаходиться на одному рівні з
вікном: вийміть шибку та закріпіть
фанеру в отворі. Можна також
зробити отвір у склі.
(2) Коли вихлопна труба не на
одному рівні з вікном:
Виберіть
найближче місце для
відводу та вікно, що виходить
назовні, щоб вивести вихлопну
трубу через вікно; або виберіть
найближче місце для відводу та
просвердліть отвір у стіні, потім
виведіть вихлопну трубу через стіну
назовні.
(3) Просвердліть отвір у стіні:
Поміряйте та намалюйте коло на
стіні (діаметр трохи більше, ніж
діаметр вихлопної труби),
просвердліть отвір довгим свердлом,
зверніть увагу на структуру й
матеріал стіни. Не пошкодьте
поверхню стіни навколо отвору.
Діаметр отвору повинен бути майже
таким самим, що й діаметр вихлопної
труби, інакше кіптява не зможе
вільно видалятися, буде сильний
шум та інтенсивність відводу повітря
також буде знижена.
