Инструкция по эксплуатации Saturn ST-CH7408
Страница 6
10
воздуха.
Она
подходит
для
монтировки с кухонным шкафчиком.
Перед использованием, пожалуйста,
ознакомьтесь
с
инструкцией
по
эксплуатации.
Содержание
I
Описание устройства ……
1
0
II
На
что
обращать
внимание при установке.
1
0
III
Процесс установки ……….
1
2
IV
Использование
устрой
ства …………………………………
1
4
V
Правила пользования ……
1
5
VI
Техническое обслужива
ние ………………………………….
1
5
VII
Неисправности
и
их
устранение …………………….
1
6
VIII Принципиальная элект-
рическая схема ………………
16
II. На что обращать внимание
при установке
1.
Окружающая
обстановка

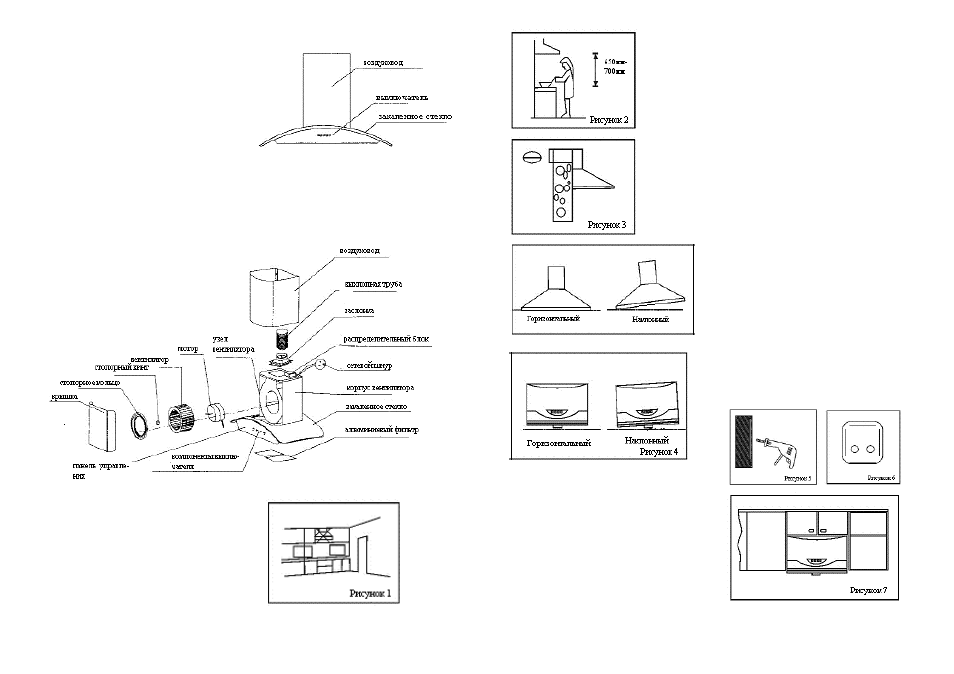

(показано на рисунке 1)
В помещении, где устанавливается
вытяжка, не должно быть большого
количества окон и дверей, потому
что тогда происходит чрезмерная
циркуляция
воздуха
и
копоть
поднимается вверх до 250мм. Это в
значительной степени влияет на
работу кухонной вытяжки.
I. Описание устройства
11
Рисунок 4
2.
Идеальное
место
для
установки (показано на рисунке
2)
Вытяжку устанавливают над плитой,
расстояние между соответствующим
нижним
краем
вытяжки
и
поверхностью плиты должно быть не
менее
650мм.
Лучше,
чтобы
расстояние было 650-700мм.
3. Требования к установке
воздуховода
(показано
на
рисунке 3)
(1)
Расстояние
от
выхода
воздуховода
до
устройства
не
должно быть слишком большим.
Выберите
как
можно
больший
радиус
поворота.
Попробуйте
сделать разные повороты, чтобы
был хороший эффект.
(2) Дымопровод должен достигать
воздуховода снаружи, а соединение
должно быть точным. Пожалуйста,
не выпускайте отработанный газ в
горячую трубу.
4.
Горизонтальное
положение
устройства (показано на
рисунке
4)
После установки проверьте,
находилось
в
горизонтальном положении, чтобы
избежать
проливания
масла,
вызванного наклонным положением
чаши для масла.
1. Отработанный газ не должен
поступать в горячую трубу, которая
используется для отвода горючего
газа или других видов топлива.
2. При просверливании отверстий
будьте
осторожны
и
обходите
электрические
провода
внутри
стены, чтобы избежать поражения
электрическим током (показано на
рисунке 5).
3. Штепсельная розетка должна
иметь заземление, а вилку нельзя
менять по желанию (показано на
рисунке 6).
4.
При
монтаже
с
кухонным
шкафчиком, необходимо оставлять
достаточно места (обычно около
10мм) с обеих сторон устройства.
Полки над устройством должны быть
съемными,
чтобы
было
удобно
осуществлять
техническое
обслуживание и ремонт (показано
на рисунке 7).
