20
Азіатський стиль
1. Просвердлювання повіт рови-
пускного отвору:
Приставте вихлопну трубу до стіни й
намалюйте коло навколо неї, потім
просвердліть отвір у стіні ударним
буравленням,
зверніть
увагу
на
структуру й матеріал стіни, щоб не
пошкодити поверхню стіни навколо
отвору.
2. Встановлення пристрою

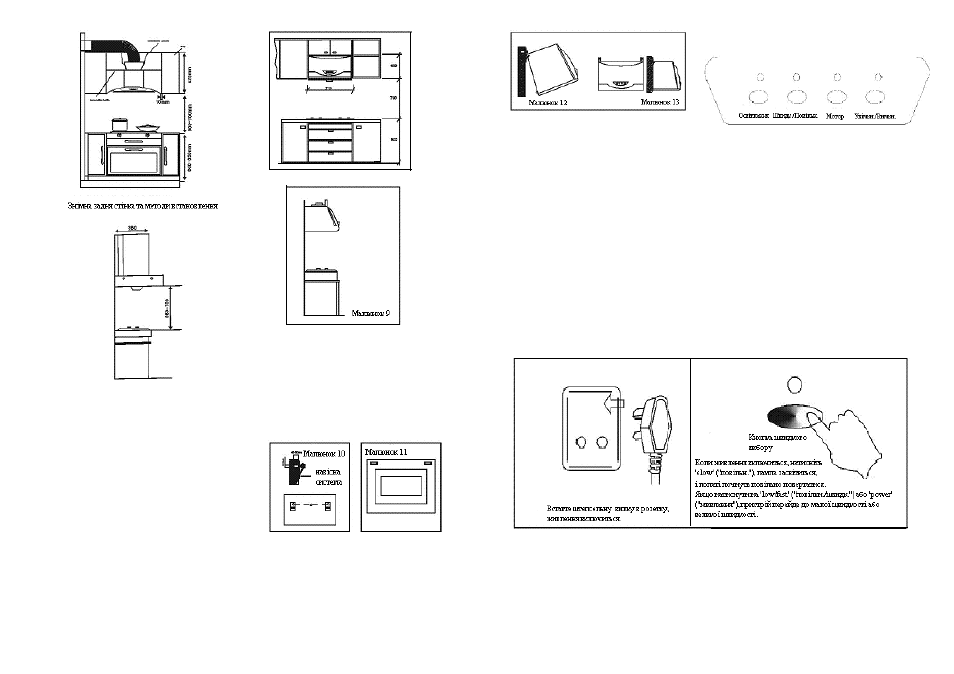

(1) За бажанням, як показано на
малюнку
9,
просвердліть
отвір
глибиною
40-50мм
у
стіні
над
плитою свердлом діаметром 8мм,
дотримуючись
висоти
витяжки.
Відстань між нижнім краєм витяжки
та плитою повинна бути 700-750мм.
Малюнок 9
(2) Вбийте легким рухом дві болтові
заглушки
в
монтажні
отвори
(показано на малюнку 10), потім
закріпіть дві навісні системи на
болтових
заглушках
і
закрутіть
гайки. Переконайтеся в тому, что
навісні системи добре закріплені,
щоб пристрій не впав зі стіни.
(3) Вставте лапки в монтажні отвори
на
тильній
стороні
пристрою
(показано на малюнку 11).
21
(4) Закріпіть пристрій на навісній
системі (показано на малюнку 12).
(5) Вставте вихлопну трубу між
внутрішньою й зовнішньою частиною
повітровипускного
отвору
та
закріпіть
нарізним
гвинтом.
Переконайтеся, що вихлопна труба
не опукла й не ввігнута, куточок
рівний і гладкий, з’єднання точне, а
лопаті можуть вільно повертатися в
повітровипускному
отворі.
Встановіть опору діаметром 170мм
на
виході
вихлопної
труби,
за
допомогою
якої
вихлопна
труба
може
знаходитися
ззовні
або
досягати
димоходу.
З’єднання
повинно
бути
точним.
Відпрацьований
газ
не
повинен
надходити в гарячу трубу, яка
використовується
для
відводу
горючого газу або інших видів
палива.
IV. Використання пристрою
V. Правила користування
1. Часто протирайте панель м'якою
тканиною, змоченою нейтральним
миючим засобом. Чистіть жировий
фільтр не менше одного разу на
місяць, а також часто чистіть масляні
плями й кіптяву на інших деталях
витяжки.
Увага: Вийміть штепсельну вилку з
розетки перед очищенням пристрою,
на мотор і електричні деталі не
повинна
потрапляти
вода/рідина.
Щоб
уникнути
пожежі,
забороняється використовувати для
очищення
витяжки
такі
легкозаймисті засоби, як спирт, аміл,
ацетат,
бензин.
Якщо пошкоджений гнучкий провід,
замініть
його
в
авторизованому
сервісному центрі.
Проводьте
очистку
пристрої
регулярно
у
відповідності
до
вказівок, викладених в інструкції.
