DME64N/DME24NРуководство пользователя
P
anel Operation and Displa
ys
Level Meter Display
42
1
4
2
3
4
Выбор L/R (левого/левого канала)
Показывает, когда спектральное отображение отно-
сится к левому или правому каналу. Это же спектраль-
ное отображение будет отображаться как для левого,
так и для правого канала на всех точках монитора,
кроме точек, определенных пользователем и указан-
ных через приложение DME Designer.
Для осуществления переключения между левым и
правым каналом переместите курсор к настройке
CHANNEL L/R и нажмите кнопку [ENTER] для
выбора левого или правого канала.
ophle)`mhe
Время спада импульсов измерителя уровня сигналов может быть на-
строено через дисплей обслуживающих программ, страница “Disp”.

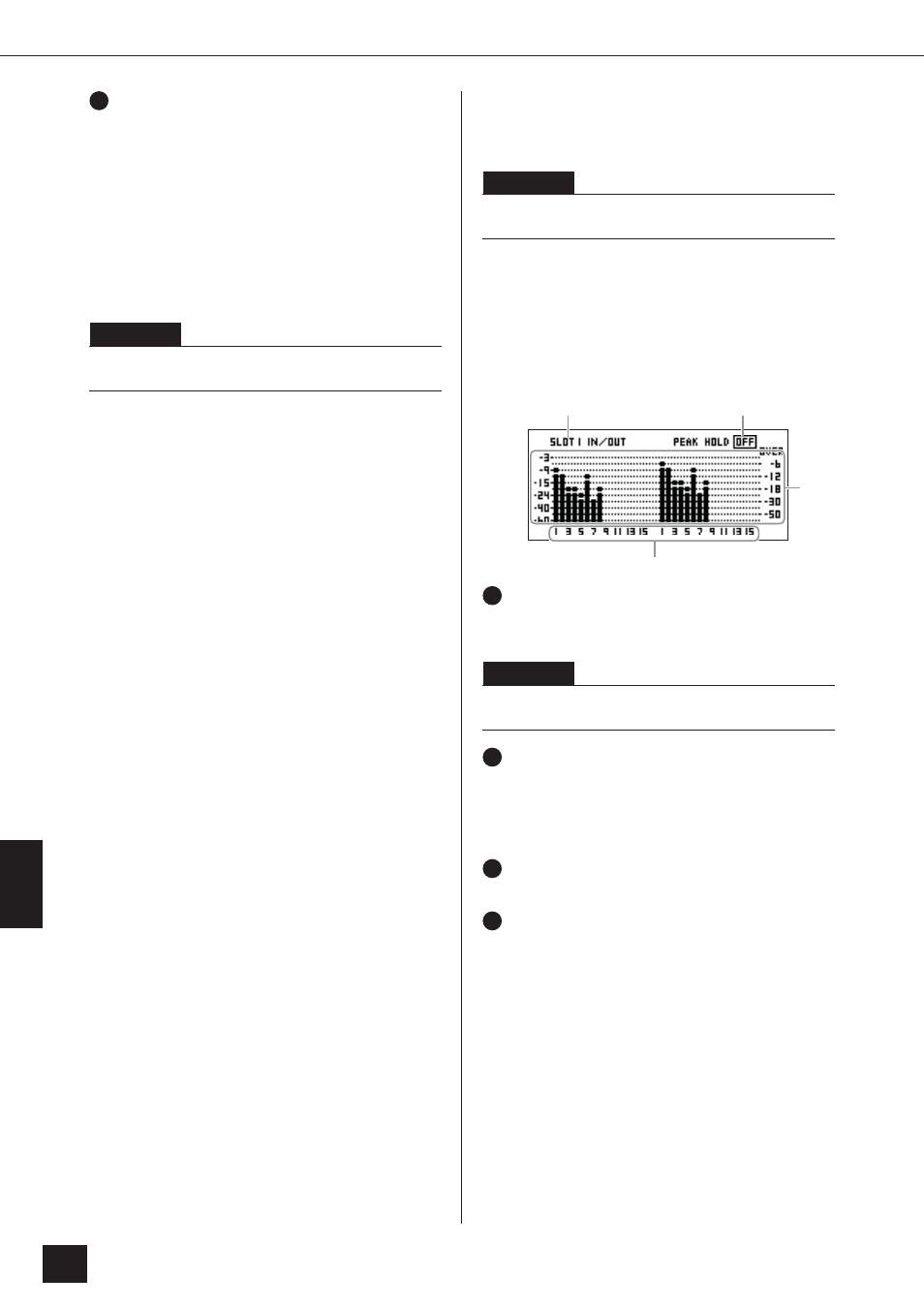

Индикатор уровня
Отдельно отображает выходной/выходной уровень по
каждому каналу.
ophle)`mhe
Функция отображения уровня на дисплее не доступна на панели
управления ICP1.
1. Проверьте, что главный дисплей функ-
ционирует.
Если главный дисплей не функционирует, нажмите
кнопку [CANCEL] для возврата.
2. Нажмите кнопку UTILITY.
Появится индикатор уровня.
1
Слот индикатора уровня
Выберите из [SLOT1] ~ [SLOT4], [AD/DA],
[CASCADE IN] или [CASCADE OUT].
ophle)`mhe
[SLOT2] ~ [SLOT4] и [CASCADE IN], [CASCADE OUT] доступны
только на DME64N, а [AD/DA] доступен только на DME24N.
2
Количество каналов
Может быть отображено максимум 32 канала
[CASCADE IN]/[CASCADE OUT], в отношении дру-
гих каналов максимальное количество отображенных
каналов составляет 16.
3
Индикатор входного/выходного уровня
Показывает уровни на каждом отдельном входе/выходе
4
Удерживание уровня пиковых сигналов.
Если функция удержания уровня пиковых сигналов ак-
тивирована, то, после того как текущая точка монитора
выбрана, уровень пиковых сигналов будет удерживать-
ся в течение неопределенного времени.
Возврат в исходное состояние выполняется по истече-
нии одной секунды, после того как функция удержания
сигнала будет выключена. Чтобы активировать или
деактивировать функцию удержания уровня пико-
вых сигналов, переместите курсор к настройке PEAK
HOLD ON/OFF и нажмите кнопку [ENTER], чтобы
соответственно активировать или деактивировать
данную функцию.
Индикатор уровня
Экраны
и
рабо
та
с
панелью
